Ürün ayrıntıları:
|
| Ölçüm aralığı: | 0~6m | Malzeme: | 304.316L (isteğe bağlı) |
|---|---|---|---|
| Montaj Yöntemi: | flanş montajı veya diş montajı | Orta sıcaklık: | -40~130℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART | Kesinlik: | ±1mm |
| Sıklık: | 1.8Ghz | Güç kaynağı: | 24VDC/220VAC |

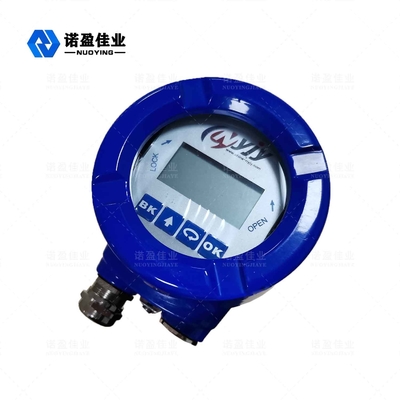

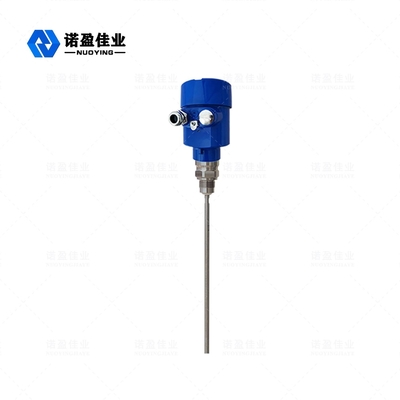

NYRD7021.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| Tipik uygulama | Sıvılar, tozlar, katı parçacıklar, aşındırıcı ortam |
| Anten malzemesi | 304/316 (isteğe bağlı) |
| Ölçüm aralığı | 30 m |
| Kesinlik | ±1mm |
| Güç kaynağı | 24 VDC(İki telli, Dört telli) |
| Orta sıcaklık | -40～+130℃,-40～+250℃ |
| Baskı yapmak | e -0.1～4.0MPa |
| Proses bağlantısı | Diş, Flanş (isteğe bağlı) |
| koruma sınıfı | IP67 |
| Patlamaya dayanıklı sınıf | ExiaⅡCT6(opsiyonel) |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Kılavuzlu dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır ve ölçülen ortamla karşılaştığında, dielektrik sabitinin ani değişmesi nedeniyle yansımaya ve bir parçaya neden olur. darbe enerjisi geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
Radar seviye MetreTasarım özellikleri
◎ Kılavuzlu dalga radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery yankı işleme teknolojisi, temas ölçümü, yüksek ölçüm doğruluğu ve daha doğru ölçümü benimser.Aynı zamanda güdümlü dalga radarı yapışmaya karşı dayanıklıdır ve ortam sıcaklığı ve yapışma gibi dış ortamlardan etkilenmez.
◎ Çeşitli proses bağlantı yöntemleri ve algılama bileşenleri türleri, 70X serisi kılavuzlu dalga radar seviye göstergelerini çeşitli karmaşık çalışma koşulları ve uygulamaları için uygun hale getirir.Örneğin: yüksek sıcaklık, yüksek basınç ve küçük dielektrik sabit ortam.
◎ Darbeli çalışma modunu kullanan ürün, son derece düşük emisyon gücüne sahiptir ve çeşitli metal ve metal olmayan malzemelere monte edilebilir.
insan vücuduna ve çevreye zarar vermeyen kaplar.
Radar seviye MetreKurulum gereksinimleri
Standart kurulum yöntemi
◎ Konteyner çapının 1/4 veya 1/6'sı oranında kurulması tavsiye edilir.
Not: Tank duvarından minimum mesafe L0≥300mm, H0≥50mm'dir.
◎ Giriş ve çıkıştan uzak tutunuz.
◎ Limit anahtarları, ısıtma bobinleri, karıştırıcılar vb. gibi engellerden uzak durun. Not: Sonda ile engel arasındaki mesafe ≥200 mm'dir.
◎ Kap metal bir kutu olduğunda, radar tüm aralıkta kutunun duvarına ve dibine dokunmamalıdır.
◎ Konteynerin altı konik ise, radar tankın üst kısmının ortasına yerleştirilebilir.
◎ Tesisat kısa borusunun yüksekliği L1≤10cm olmalıdır.
