Ürün ayrıntıları:
|
| Ölçüm aralığı: | 6m | Anten tipi: | Korozyon önleyici anten |
|---|---|---|---|
| Anten Malzemesi: | 304+PTFE,316L+PTFE (opsiyonel) | Proses bağlantısı: | Vida dişi, Flanş (isteğe bağlı), |
| Kesinlik: | ±1mm | Çalışma sıcaklığı: | -40~130℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Proses Basıncı: | -0.1-2MPa |

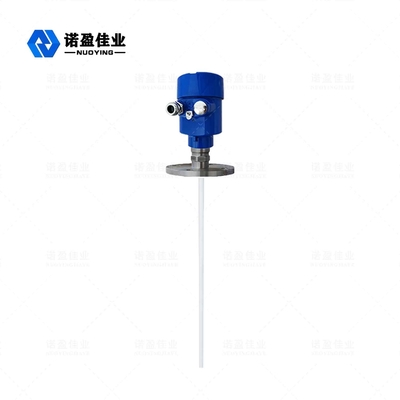

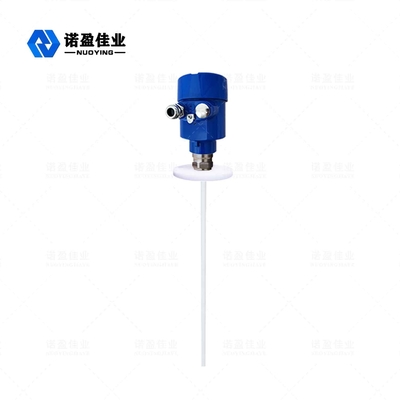

NYRD702 PTFE1.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
NYRD702 antikorozif kılavuzlu dalga radar seviye ölçer, hidroklorik asit çözeltisi, nitrik asit çözeltisi, hidrobromik asit, seyreltik sülfürik asit ve benzeri gibi güçlü aşındırıcı ortamın seviye izlemesi için daha uygundur.
Radar seviye MetreTeknik parametre
| Tipik uygulama | Sıvılar, tozlar, katı parçacıklar, aşındırıcı ortam |
| Anten malzemesi | PTFE (isteğe bağlı) |
| Ölçüm aralığı | 6 m |
| Kesinlik | ±1mm |
| Güç kaynağı | 24 VDC(İki telli, Dört telli) |
| Orta sıcaklık | -40～+130℃,-40～+250℃ |
| Baskı yapmak | e -0.1～4.0MPa |
| Proses bağlantısı | Diş, Flanş (isteğe bağlı) |
| koruma sınıfı | IP67 |
| Patlamaya dayanıklı sınıf | ExiaⅡCT6(opsiyonel) |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Kılavuzlu dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır ve ölçülen ortamla karşılaştığında, dielektrik sabitinin ani değişmesi nedeniyle yansımaya ve bir parçaya neden olur. darbe enerjisi geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
◎ Girin
Kılavuzlu dalga radarı, zamanda yolculuk ilkesine dayalı bir ölçüm cihazıdır.Radar dalgası ışık hızında çalışır ve çalışma süresi elektronik bileşenler aracılığıyla seviye sinyaline dönüştürülebilir.Prob, yüksek frekanslı darbeler yayar ve kablo veya çubuk probu boyunca yayılır.Darbeler malzemenin yüzeyiyle buluştuğunda geri yansıtılır ve cihazdaki alıcı tarafından alınır ve mesafe sinyali seviye sinyaline dönüştürülür.
Yansıyan darbe sinyali, kablo veya çubuk probu boyunca cihazın elektronik devre kısmına iletilir ve mikroişlemci, malzemenin yüzeyinde mikrodalga darbesi tarafından üretilen ekoyu tanımlamak için sinyali işler.Doğru yankı sinyali tanımlaması, darbe yazılımı tarafından tamamlanır ve malzeme yüzeyinden D mesafesi, cihazın zaman yolculuğu T ile orantılıdır.
nabız:
D=C×T/2, burada C ışık hızıdır
Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L:L=ED
◎ Dışa Aktar
Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F (= tam ölçek) ve bazı uygulama parametreleri girilerek ayarlanan uygulama parametreleri, cihazı otomatik olarak 4-20mA çıkışa karşılık gelen ölçüm ortamına uyarlayacaktır.
Radar seviye MetreKurulum gereksinimleri
Standart kurulum yöntemi
◎ Konteyner çapının 1/4 veya 1/6'sı oranında kurulması tavsiye edilir.
Not: Tank duvarından minimum mesafe L0≥300mm, H0≥50mm'dir.
◎ Giriş ve çıkıştan uzak tutunuz.
◎ Limit anahtarları, ısıtma bobinleri, karıştırıcılar vb. gibi engellerden uzak durun. Not: Sonda ile engel arasındaki mesafe ≥200 mm'dir.
◎ Kap metal bir kutu olduğunda, radar tüm aralıkta kutunun duvarına ve dibine dokunmamalıdır.
◎ Konteynerin altı konik ise, radar tankın üst kısmının ortasına yerleştirilebilir.
◎ Tesisat kısa borusunun yüksekliği L1≤10cm olmalıdır.
