Ürün ayrıntıları:
|
| Ölçüm aralığı: | kablo 20m, çubuk 6m | Sıradan uygulama: | Düşük dielektrik sabiti sıvı |
|---|---|---|---|
| Malzeme: | 304.316L (isteğe bağlı) | Proses bağlantısı: | Flanş (isteğe bağlı), |
| Proses Basıncı: | -0.1-4MPa, -1~40BAR | sinyal çıkışı: | 4-20mA / Hart / RS485 (Modbus) |
| Patlamaya dayanıklı Sınıf: | Exia II C T6 Ga | Koruma Sınıfı: | IP67 |

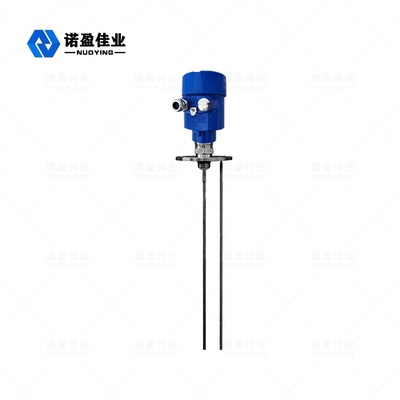

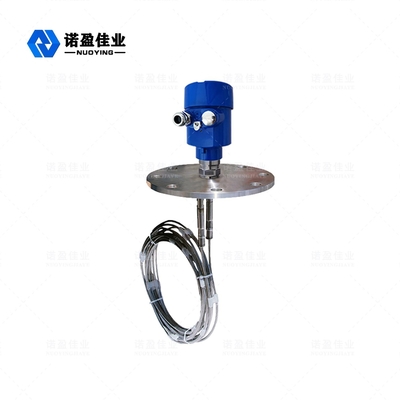

NYRD703 1.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| Tipik uygulama | Sıvılar, Düşük dielektrik sabiti sıvı |
| Anten malzemesi | Esnek kablo/304/PTFE (isteğe bağlı) |
| Ölçüm aralığı | 0~20m(kablo),0~6m |
| Kesinlik | ±1mm |
| Güç kaynağı | 24 VDC(İki telli, Dört telli) |
| Orta sıcaklık | -40～+130℃ |
| Baskı yapmak | e -0.1～4.0MPa |
| Proses bağlantısı | Diş, Flanş (isteğe bağlı) |
| koruma sınıfı | IP67 |
| Patlamaya dayanıklı sınıf | ExiaⅡCT6(opsiyonel) |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Kılavuzlu dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır ve ölçülen ortamla karşılaştığında, dielektrik sabitinin ani değişmesi nedeniyle yansımaya ve bir parçaya neden olur. darbe enerjisi geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
◎ Girin
Kılavuzlu dalga radarı, zamanda yolculuk ilkesine dayalı bir ölçüm cihazıdır.Radar dalgası ışık hızında çalışır ve çalışma süresi elektronik bileşenler aracılığıyla seviye sinyaline dönüştürülebilir.Prob, yüksek frekanslı darbeler yayar ve kablo veya çubuk probu boyunca yayılır.Darbeler malzemenin yüzeyiyle buluştuğunda geri yansıtılır ve cihazdaki alıcı tarafından alınır ve mesafe sinyali seviye sinyaline dönüştürülür.
Yansıyan darbe sinyali, kablo veya çubuk probu boyunca cihazın elektronik devre kısmına iletilir ve mikroişlemci, malzemenin yüzeyinde mikrodalga darbesi tarafından üretilen ekoyu tanımlamak için sinyali işler.Doğru yankı sinyali tanımlaması, darbe yazılımı tarafından tamamlanır ve malzeme yüzeyinden D mesafesi, cihazın zaman yolculuğu T ile orantılıdır.
nabız:
D=C×T/2, burada C ışık hızıdır
Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L:L=ED
◎ Dışa Aktar
Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F (= tam ölçek) ve bazı uygulama parametreleri girilerek ayarlanan uygulama parametreleri, cihazı otomatik olarak 4-20mA çıkışa karşılık gelen ölçüm ortamına uyarlayacaktır.
Radar seviye MetreTasarım özellikleri
◎ Kılavuzlu dalga radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery yankı işleme teknolojisi, temas ölçümü, yüksek ölçüm doğruluğu ve daha doğru ölçümü benimser.Aynı zamanda güdümlü dalga radarı yapışmaya karşı dayanıklıdır ve ortam sıcaklığı ve yapışma gibi dış ortamlardan etkilenmez.
◎ Çeşitli proses bağlantı yöntemleri ve algılama bileşenleri türleri, 70X serisi kılavuzlu dalga radar seviye göstergelerini çeşitli karmaşık çalışma koşulları ve uygulamaları için uygun hale getirir.Örneğin: yüksek sıcaklık, yüksek basınç ve küçük dielektrik sabit ortam.
◎ Darbeli çalışma modunu kullanan ürün, son derece düşük emisyon gücüne sahiptir ve çeşitli metal ve metal olmayan malzemelere monte edilebilir.
insan vücuduna ve çevreye zarar vermeyen kaplar.
