Ürün ayrıntıları:
|
| Ölçüm aralığı: | 6m,15m | Anten tipi: | yüksek sıcaklık ve yüksek basınç anteni |
|---|---|---|---|
| Malzeme: | 304.316L (isteğe bağlı) | Patlamaya dayanıklı Sınıf: | ExiaⅡCT6(opsiyonel) |
| Koruma Sınıfı: | Gösterge cihazı IP67 | Çalışma sıcaklığı: | -40~500℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Proses Basıncı: | -1~40BAR |

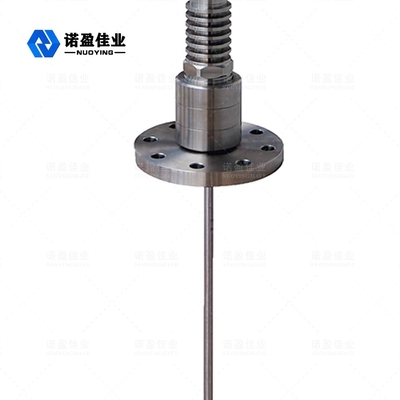

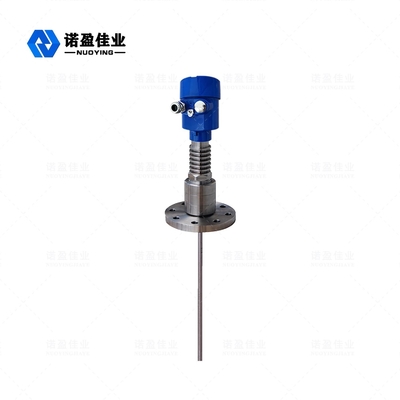

NYRD7051.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye göstergesi, kimya endüstrisinde bir seviye ölçüm cihazı.Kılavuzlu dalga radar seviye ölçer, zaman alanı reflektometrisi (TDR) ilkesine dayanan bir radar seviye ölçerdir.Radar seviye ölçerin elektromanyetik darbesi, kablo veya prob çubuğu boyunca ışık hızında hareket eder.Ölçülen ortamın yüzeyiyle karşılaştığında, radar seviye ölçerin darbesinin bir kısmı bir yankı oluşturmak üzere yansıtılır ve aynı yol boyunca darbe vericisine geri döner.Fırlatıcı ile ölçülen ortamın yüzeyi arasındaki mesafe, bu arada darbenin yayılma süresi ile orantılıdır ve sıvı seviyesinin yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| Tipik uygulama | Sıvılar, tozlar, katı parçacıklar, aşındırıcı ortam |
| Anten malzemesi | Esnek kablo/304/PTFE (isteğe bağlı) |
| Ölçüm aralığı | 6 m |
| Kesinlik | ±1mm |
| Güç kaynağı | 24 VDC(İki telli, Dört telli) |
| Orta sıcaklık | -40～+130℃,-40～+250℃ |
| Baskı yapmak | -0.1～4.0MPa |
| Proses bağlantısı | Diş, Flanş (isteğe bağlı) |
| koruma sınıfı | IP67 |
| Patlamaya dayanıklı sınıf | ExiaⅡCT6(opsiyonel) |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Kılavuzlu dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır ve ölçülen ortamla karşılaştığında, dielektrik sabitinin ani değişmesi nedeniyle yansımaya ve bir parçaya neden olur. darbe enerjisi geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
Radar seviye MetreKurulum gereksinimleri
Standart kurulum yöntemi
◎ Konteyner çapının 1/4 veya 1/6'sı oranında kurulması tavsiye edilir.
Not: Tank duvarından minimum mesafe L0≥300mm, H0≥50mm'dir.
◎ Giriş ve çıkıştan uzak tutunuz.
◎ Limit anahtarları, ısıtma bobinleri, karıştırıcılar vb. gibi engellerden uzak durun. Not: Sonda ile engel arasındaki mesafe ≥200 mm'dir.
◎ Kap metal bir kutu olduğunda, radar tüm aralıkta kutunun duvarına ve dibine dokunmamalıdır.
◎ Konteynerin altı konik ise, radar tankın üst kısmının ortasına yerleştirilebilir.
◎ Tesisat kısa borusunun yüksekliği L1≤10cm olmalıdır.
Radar seviye MetreElektrik bağlantıları
◎ Besleme gerilimi
(4 ~20)mA/HART(İki telli)
Güç kaynağı ve çıkış akımı sinyali, iki çekirdekli blendajlı bir kabloyu paylaşır.Belirli besleme gerilimi aralığı için teknik verilere bakın.Kendinden güvenli tip için, güç kaynağı ile cihaz arasına bir güvenlik bariyeri eklenmelidir.
(4~20)mA/HART(Dört telli)
Güç kaynağı ve akım sinyali ayrılır ve her biri iki çekirdekli korumalı kablo kullanır.Belirli besleme gerilimi aralığı için teknik verilere bakın.
RS485/Modbus
Güç kaynağı ve Modbus sinyali ayrılmıştır ve her biri iki çekirdekli korumalı kablo kullanır.Belirli besleme voltajı aralığı için teknik verilere bakın.
◎ Bağlantı yöntemi
◎ Patlamaya dayanıklı bağlantı
Radar seviye MetreSeçim Tablosu
Örneğin: NYRD705-AC1A33VAPM1000
| Üretici numarası | |
| NYRD | |
| Ürün modeli | |
| 705 Menzil 6m | |
| Anten formu/ Boyut/ Malzeme | |
|
A B Y |
Kablo anteni/ 304 Kablo anteni/ PTFE Özel Özelleştirilmiş |
| Proses bağlantısı | |
| A | Konu: G1½A |
| B | Konu: G1A |
| C | Konu: G¾A |
| D | Konu: 1½NPT |
| E | Flanş : DN50 |
| F | Flanş: DN80 |
| G | Flanş: DN100 |
| Y | Özel özelleştirilmiş |
| Çıkış/Tedarik | |
|
1 4~20mA/24VDC İki telli 2 4~20mA/24VDC/Hart İki telli 3 4~20mA/220VAC/Hart Dört telli 4 RS485/Modbus |
|
| Canlı görüntüleme/ Programlama | |
| balta | Olmadan |
| Nuoying kodu | |
| XX | |
| Proses sıcaklığı |
| 1 - 40~+ 130℃ |
| 2 - 40~+ 250℃ |
| 3 - 40~+ 500℃ |
| Y Özel özelleştirilmiş |
| Proses basıncı |
| 1 - 0.1~+ 0.3MPa |
| 2 - 0.1~+ 2.0MPa |
| 3 - 0.1~+ 4.0MPa |
| Y Özel özelleştirilmiş |
| sızdırmazlık |
|
V Viton K Kalrez Y Özel özelleştirilmiş |
| Muhafaza malzemesi/ koruma seviyesi |
| A Alüminyum/ IP65 |
| D Alüminyum (Çift Gözlü)/ IP67 |
| S SS 304/ IP68 |
| Y Özel özelleştirilmiş |
| Patlamaya dayanıklı sınıf |
| P Standart |
| L Exia IICT6 |
| G Exd[ia] IICT6 Özel |
| Y özelleştirilmiş |
| Kablo girişi |
|
M M20×1.5 N 1/2" NPT Y Özel özelleştirilmiş |
| Aralık (birim: cm) |
| X ...... |
