Ürün ayrıntıları:
|
| Ölçüm aralığı: | 6m | Frekans aralığı: | 1.8Ghz |
|---|---|---|---|
| kasa malzemesi: | Paslanmaz çelik kasa | Proses bağlantısı: | Vida dişi, Flanş (isteğe bağlı), |
| Koruma Sınıfı: | Gösterge cihazı IP67, IP68 | Çalışma sıcaklığı: | -40~130℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Proses Basıncı: | -1~40BAR |
| Vurgulamak: | 100MHZ Radar Seviye Vericisi,Radar Seviye Vericisi IP68,IP68 mikrodalga seviye vericisi |
||

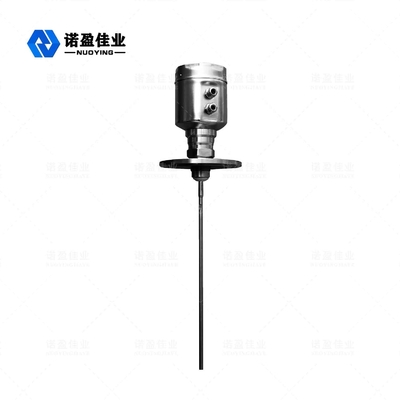

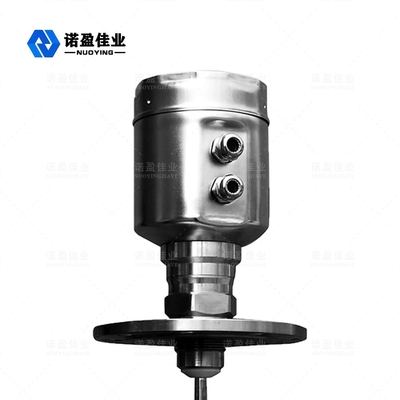

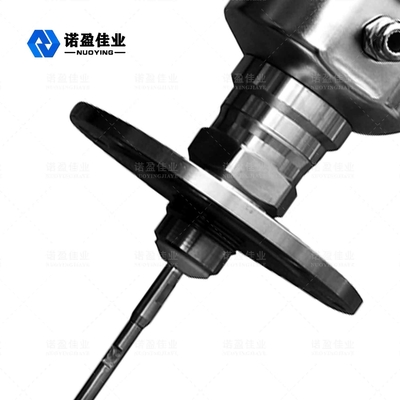

NYRD702 ( Paslanmaz Çelik )1.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| parametreler |
Frekans: 100MHZ-1.8GHZ Ölçüm aralığı: -kablo :0-30m;çubuk, koaksiyel :0-6m Tekrarlanabilirlik: ± 3mm Çözünürlük: 1mm Örnekleme: yankı 55 örnek / s Tepki hızı: 0.2S (gerçek kullanıma bağlı olarak) Çıkış akımı sinyali: 4-20mA Doğruluk: <0.1% |
| İletişim arayüzü | HART iletişim protokolü |
| Proses bağlantısı |
G1-1 / 2 Flanş DN50, DN80, DN100, DN150 |
| Proses basıncı | -1 ~ 40bar |
| Güç |
Güç: 24VDC (± %10), dalgalanma voltajı: 1Vpp Güç tüketimi: maksimum 22,5mA |
| Çevre koşulları | sıcaklık -40 ℃ ~ +80 ℃ |
| Muhafaza koruma sınıfı | IP68 |
| Patlama seviyeleri | EXiaIICT6 |
| Enstrümantasyon güç kaynağı ve sinyal çıkışı kablo bağlantısı |
İki çekirdekli blendajlı kabloyu paylaşma Kablo girişi: 2 M20 × 1.5 (kablo çapı 5 - 9mm) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Güdümlü Dalga Radarı, zamanda yolculuk ilkesine dayanan bir tür ölçüm cihazıdır.Radar dalgası ışık hızında hareket eder ve çalışma süresi elektronik bileşenler tarafından seviye sinyaline dönüştürülebilir.Prob, kablo boyunca yayılan yüksek frekanslı darbeler yayar ve darbeler malzeme yüzeyiyle karşılaştıklarında geri yansıtılır ve alıcı tarafından metrenin içinde alınır.Mesafe sinyali daha sonra seviye sinyaline dönüştürülür.
Radar seviye MetreKurulum gereksinimleri
ölçüöğe röfke
e sembolüxplaulus:
H---- Ölçüm aralığı
L---- Boş tank mesafesi
B---- Üstteki kör alan
E---- Sonda ile tank duvarı arasındaki minimum mesafe
Kör alan, malzeme yüzeyinin en yüksek seviyesi ile ölçüm referans noktası arasındaki minimum mesafeyi ifade eder.
Alt kör alan, tam olarak ölçülemeyen kablo tabanına yakın mesafeyi ifade eder.
Etkili mesafe, üst kör alan ile alt kör alan arasındaki mesafedir.
Not:Yalnızca malzeme seviyesi üst ve alt kör alanlar arasında olduğunda, malzeme seviyesinin güvenilir bir şekilde ölçülmesi garanti edilebilir.
Yükleme Rehberi
Aşağıdaki kurulum kılavuzu, katı partikülleri ve sıvıları ölçmek için kablo ve çubuk problar için geçerlidir.Koaksiyel boru şeklindeki problar yalnızca sıvı nesneler için uygundur.
Kurulum pozisyonu:
