Ürün ayrıntıları:
|
| Ölçüm aralığı: | cable 30m; kablo 30m; rod, coaxial 6m çubuk, koaksiyel 6m | Proses Basıncı: | -10-40bar |
|---|---|---|---|
| Anten Malzemesi: | 304.316L (isteğe bağlı) | Proses bağlantısı: | Flanş (isteğe bağlı), |
| Muhafaza koruma sınıfı: | IP68 | Çalışma sıcaklığı: | -40~130℃，-40~250℃ |
| sinyal çıkışı: | 4-20mA/HART(İki telli/DÖRT telli) | Tepki hızı: | :0.2S (gerçek kullanıma bağlı olarak) |
| Vurgulamak: | NYRD703 Kılavuzlu Dalga Seviyesi Vericisi,Kılavuzlu Dalga Seviyesi Vericisi 316L,316L gwr seviye vericisi |
||

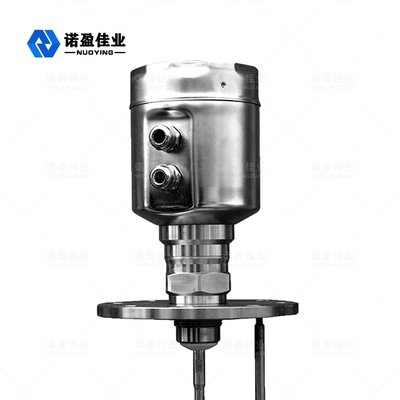

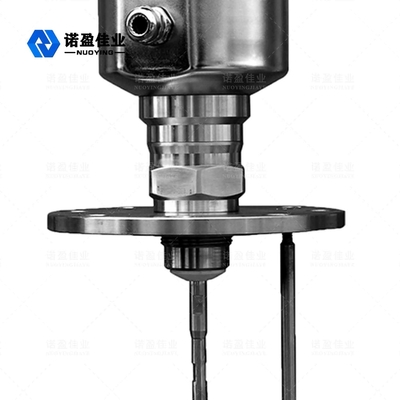

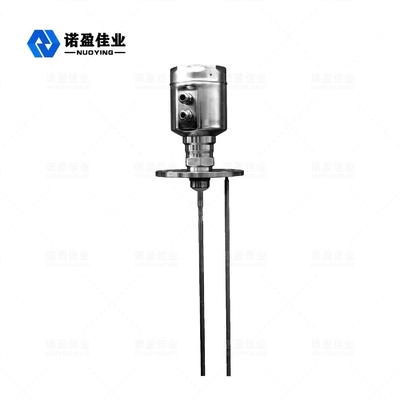

NYRD703 ( Paslanmaz Çelik )1.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| parametreler |
Frekans: 100MHZ-1.8GHZ Ölçüm aralığı: -kablo :0-30m;çubuk, koaksiyel :0-6m Tekrarlanabilirlik: ± 3mm Çözünürlük: 1mm Örnekleme: yankı 55 örnek / s Tepki hızı: 0.2S (gerçek kullanıma bağlı olarak) Çıkış akımı sinyali: 4-20mA Doğruluk: <0.1% |
| İletişim arayüzü | HART iletişim protokolü |
| Proses bağlantısı |
G1-1 / 2 Flanş DN50, DN80, DN100, DN150 |
| Proses basıncı | -1 ~ 40bar |
| Güç |
Güç: 24VDC (± %10), dalgalanma voltajı: 1Vpp Güç tüketimi: maksimum 22,5mA |
| Çevre koşulları | sıcaklık -40 ℃ ~ +80 ℃ |
| Muhafaza koruma sınıfı | IP68 |
| Patlama seviyeleri | EXiaIICT6 |
| Enstrümantasyon güç kaynağı ve sinyal çıkışı kablo bağlantısı |
İki çekirdekli blendajlı kabloyu paylaşma Kablo girişi: 2 M20 × 1.5 (kablo çapı 5 - 9mm) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Güdümlü Dalga Radarı, zamanda yolculuk ilkesine dayanan bir tür ölçüm cihazıdır.Radar dalgası ışık hızında hareket eder ve çalışma süresi elektronik bileşenler tarafından seviye sinyaline dönüştürülebilir.Prob, kablo boyunca yayılan yüksek frekanslı darbeler yayar ve darbeler malzeme yüzeyiyle karşılaştıklarında geri yansıtılır ve alıcı tarafından metrenin içinde alınır.Mesafe sinyali daha sonra seviye sinyaline dönüştürülür.
Giriş
Yansıyan darbe sinyali, kablo boyunca sayacın elektronik devresine geri iletilir ve mikroişlemci, malzeme yüzeyinde mikrodalga darbeleri tarafından üretilen ekoyu tanımlamak için bu sinyali işler.Doğru yankı sinyalinin tanınması akıllı yazılım tarafından yapılır.Malzeme yüzeyine olan D mesafesi, darbenin zaman yolculuğu T ile orantılıdır:
D=C×T/2
burada c ışık hızıdır
Boş tankın E mesafesi bilindiği için L seviyesi:
L=ED
Çıktı
Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F (= tam ölçek) ve bazı uygulama parametrelerine göre ayarlayın.Uygulama parametreleri, cihazın 4 ~ 20mA çıkışına karşılık gelen ölçüm ortamına otomatik olarak uyum sağlamasını sağlayacaktır.
Radar seviye MetreKurulum gereksinimleri
ölçüöğe röfke
e sembolüxplaulus:
H---- Ölçüm aralığı
L---- Boş tank mesafesi
B---- Üstteki kör alan
E---- Sonda ile tank duvarı arasındaki minimum mesafe
Kör alan, malzeme yüzeyinin en yüksek seviyesi ile ölçüm referans noktası arasındaki minimum mesafeyi ifade eder.
Alt kör alan, tam olarak ölçülemeyen kablo tabanına yakın mesafeyi ifade eder.
Etkili mesafe, üst kör alan ile alt kör alan arasındaki mesafedir.
Not:Yalnızca malzeme seviyesi üst ve alt kör alanlar arasında olduğunda, malzeme seviyesinin güvenilir bir şekilde ölçülmesi garanti edilebilir.
Yükleme Rehberi
Aşağıdaki kurulum kılavuzu, katı parçacıkların ve sıvının ölçümü için kablo ve çubuk problarınki için uygundur.Koaksiyel boru şeklindeki prob yalnızca sıvı nesneye uygulanır.
Kurulum pozisyonu:
Çıkış ve girişten uzak durmaya çalışın.
Sayaç, metal tanklar ve plastik tanklar için tank iç duvarına değmemelidir.Metal bir tank ise, malzeme seviye ölçer tankın ortasına monte edilmemelidir.
Silo çapının 1/4'ü oranında kurulması önerilir.
Kablo veya çubuk tipi problar, tank duvarından 30 cm'den az olmayan bir mesafe bırakmalıdır.
Prob tabanı, tank tabanına yaklaşık 30 mm olmalıdır.
Sonda, tank içindeki engellerden en az 200 mm uzakta olmalıdır.
Konteynerin dibi bir koni ise, sensör tank üstünün ortasına monte edilebilir, böylece ölçüm tank tabanına alınabilir.
Sağdaki resim, esas olarak sıvı seviyesi ölçümü için kullanılan çubuk tipi radar kurulum şemasını göstermektedir.
