Ürün ayrıntıları:
|
| Ölçüm aralığı: | 6m | Kesinlik: | <0.1% |
|---|---|---|---|
| Malzeme: | 304.316L (isteğe bağlı) | Proses bağlantısı: | Vida dişi, Flanş (isteğe bağlı), |
| Koruma Sınıfı: | Gösterge cihazı IP67, IP67 | Çevre koşulları: | sıcaklık -40 ℃ ~ +80 ℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Tepki hızı: | :0.2S (gerçek kullanıma bağlı olarak) |

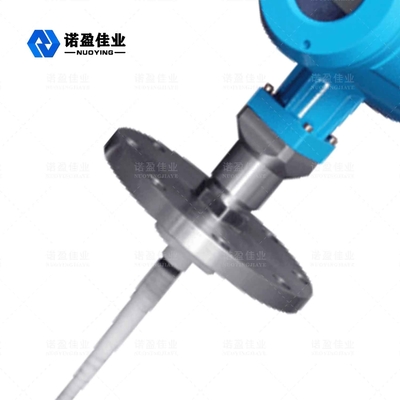

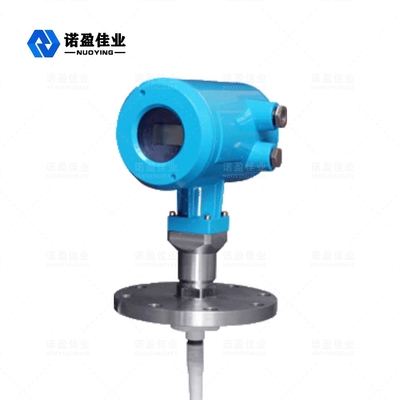

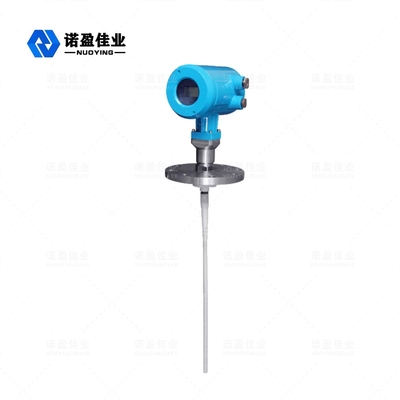

NYRD702 1.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| parametreler |
Frekans: 100MHZ-1.8GHZ Ölçüm aralığı: -kablo :0-30m;çubuk, koaksiyel :0-6m Tekrarlanabilirlik: ± 3mm Çözünürlük: 1mm Örnekleme: yankı 55 örnek / s Tepki hızı: 0.2S (gerçek kullanıma bağlı olarak) Çıkış akımı sinyali: 4-20mA Doğruluk: <0.1% |
| İletişim arayüzü | HART iletişim protokolü |
| Proses bağlantısı |
G1-1 / 2 Flanş DN50, DN80, DN100, DN150 |
| Proses basıncı | -1 ~ 40bar |
| Güç |
Güç: 24VDC (± %10), dalgalanma voltajı: 1Vpp Güç tüketimi: maksimum 22,5mA |
| Çevre koşulları | sıcaklık -40 ℃ ~ +80 ℃ |
| Muhafaza koruma sınıfı | IP68 |
| Patlama seviyeleri | EXiaIICT6 |
| Enstrümantasyon güç kaynağı ve sinyal çıkışı kablo bağlantısı |
İki çekirdekli blendajlı kabloyu paylaşma Kablo girişi: 2 M20 × 1.5 (kablo çapı 5 - 9mm) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Güdümlü Dalga Radarı, zamanda yolculuk ilkesine dayanan bir tür ölçüm cihazıdır.Radar dalgası ışık hızında hareket eder ve çalışma süresi elektronik bileşenler tarafından seviye sinyaline dönüştürülebilir.Prob, kablo boyunca yayılan yüksek frekanslı darbeler yayar ve darbeler malzeme yüzeyiyle karşılaştıklarında geri yansıtılır ve alıcı tarafından metrenin içinde alınır.Mesafe sinyali daha sonra seviye sinyaline dönüştürülür.
Radar seviye MetreTasarım özellikleri
◎ Kılavuzlu dalga radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery yankı işleme teknolojisi, temas ölçümü, yüksek ölçüm doğruluğu ve daha doğru ölçümü benimser.Aynı zamanda güdümlü dalga radarı yapışmaya karşı dayanıklıdır ve ortam sıcaklığı ve yapışma gibi dış ortamlardan etkilenmez.
◎ Çeşitli proses bağlantı yöntemleri ve algılama bileşenleri türleri, 70X serisi kılavuzlu dalga radar seviye göstergelerini çeşitli karmaşık çalışma koşulları ve uygulamaları için uygun hale getirir.Örneğin: yüksek sıcaklık, yüksek basınç ve küçük dielektrik sabit ortam.
◎ Darbeli çalışma modunu kullanan ürün, son derece düşük emisyon gücüne sahiptir ve çeşitli metal ve metal olmayan malzemelere monte edilebilir.
insan vücuduna ve çevreye zarar vermeyen kaplar.
Radar seviye MetreKurulum gereksinimleri
ölçüöğe röfke
e sembolüxplaulus:
H---- Ölçüm aralığı
L---- Boş tank mesafesi
B---- Üstteki kör alan
E---- Sonda ile tank duvarı arasındaki minimum mesafe
Kör alan, malzeme yüzeyinin en yüksek seviyesi ile ölçüm referans noktası arasındaki minimum mesafeyi ifade eder.
Alt kör alan, tam olarak ölçülemeyen kablo tabanına yakın mesafeyi ifade eder.
Etkili mesafe, üst kör alan ile alt kör alan arasındaki mesafedir.
Not:Yalnızca malzeme seviyesi üst ve alt kör alanlar arasında olduğunda, malzeme seviyesinin güvenilir bir şekilde ölçülmesi garanti edilebilir.
Radar seviye MetreElektrik bağlantıları
◎ Besleme gerilimi
(4 ~20)mA/HART(İki telli)
Güç kaynağı ve çıkış akımı sinyali, iki çekirdekli blendajlı bir kabloyu paylaşır.Belirli besleme gerilimi aralığı için teknik verilere bakın.Kendinden güvenli tip için, güç kaynağı ile cihaz arasına bir güvenlik bariyeri eklenmelidir.
(4~20)mA/HART(Dört telli)
Güç kaynağı ve akım sinyali ayrılır ve her biri iki çekirdekli korumalı kablo kullanır.Belirli besleme gerilimi aralığı için teknik verilere bakın.
RS485/Modbus
Güç kaynağı ve Modbus sinyali ayrılmıştır ve her biri iki çekirdekli korumalı kablo kullanır.Belirli besleme voltajı aralığı için teknik verilere bakın.
