Ürün ayrıntıları:
|
Ölçüm aralığı: | 30m | Güç kaynağı: | 24VDC |
---|---|---|---|
Malzeme: | 304.316L (isteğe bağlı) | Proses bağlantısı: | Flanş (isteğe bağlı), |
Kesinlik: | <0.1% | Çalışma sıcaklığı: | -40~130℃ |

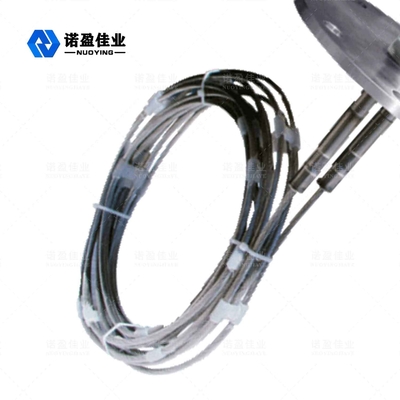

tekrarlanabilirlik: | ± 3mm | Anten tipi: | çift kablolu anten |
Vurgulamak: | 1 mm Kılavuzlu Dalga Radar Seviye Vericisi,Radar Seviye Vericisi Düşük Dielektrik,1 mm GWR seviye vericisi |

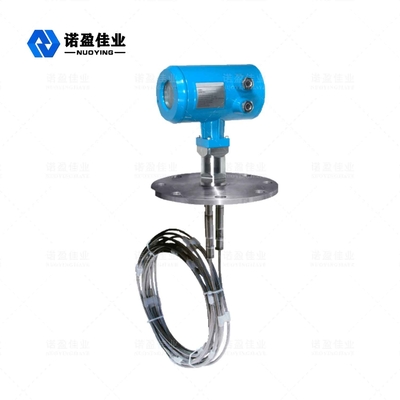

NYRD703 1.8GHz Kılavuzlu Dalga Radarı Seviye Ölçer Düşük Dielektrik Sabit Ortamın Seviye Verici Ölçümü
NYRD703 1.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
parametreler |
Frekans: 100MHZ-1.8GHZ Ölçüm aralığı: -kablo :0-30m;çubuk, koaksiyel :0-6m Tekrarlanabilirlik: ± 3mm Çözünürlük: 1mm Örnekleme: yankı 55 örnek / s Tepki hızı: 0.2S (gerçek kullanıma bağlı olarak) Çıkış akımı sinyali: 4-20mA Doğruluk: <0.1% |
İletişim arayüzü | HART iletişim protokolü |
Proses bağlantısı |
G1-1 / 2 Flanş DN50, DN80, DN100, DN150 |
Proses basıncı | -1 ~ 40bar |
Güç |
Güç: 24VDC (± %10), dalgalanma voltajı: 1Vpp Güç tüketimi: maksimum 22,5mA |
Çevre koşulları | sıcaklık -40 ℃ ~ +80 ℃ |
Muhafaza koruma sınıfı | IP68 |
Patlama seviyeleri | EXiaIICT6 |
Enstrümantasyon güç kaynağı ve sinyal çıkışı kablo bağlantısı |
İki çekirdekli blendajlı kabloyu paylaşma Kablo girişi: 2 M20 × 1.5 (kablo çapı 5 - 9mm) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Güdümlü Dalga Radarı, zamanda yolculuk ilkesine dayanan bir tür ölçüm cihazıdır.Radar dalgası ışık hızında hareket eder ve çalışma süresi elektronik bileşenler tarafından seviye sinyaline dönüştürülebilir.Prob, kablo boyunca yayılan yüksek frekanslı darbeler yayar ve darbeler malzeme yüzeyiyle karşılaştıklarında geri yansıtılır ve alıcı tarafından metrenin içinde alınır.Mesafe sinyali daha sonra seviye sinyaline dönüştürülür.
Radar seviye MetreKurulum gereksinimleri
ölçüöğe röfke
Kör alan, malzeme yüzeyinin en yüksek seviyesi ile ölçüm referans noktası arasındaki minimum mesafeyi ifade eder.
Alt kör alan, tam olarak ölçülemeyen kablo tabanına yakın mesafeyi ifade eder.
Etkili mesafe, üst kör alan ile alt kör alan arasındaki mesafedir.
Not:Yalnızca malzeme seviyesi üst ve alt kör alanlar arasında olduğunda, malzeme seviyesinin güvenilir bir şekilde ölçülmesi garanti edilebilir.
Yükleme Rehberi
Aşağıdaki kurulum kılavuzu, katı parçacıkların ve sıvının ölçümü için kablo ve çubuk problarınki için uygundur.Koaksiyel boru şeklindeki prob yalnızca sıvı nesneye uygulanır.
Kurulum pozisyonu:
Çıkış ve girişten uzak durmaya çalışın.
Sayaç, metal tanklar ve plastik tanklar için tank iç duvarına değmemelidir.Metal bir tank ise, malzeme seviye ölçer tankın ortasına monte edilmemelidir.
Silo çapının 1/4'ü oranında kurulması önerilir.
Kablo veya çubuk tipi problar, tank duvarından 30 cm'den az olmayan bir mesafe bırakmalıdır.
Prob tabanı, tank tabanına yaklaşık 30 mm olmalıdır.
Sonda, tank içindeki engellerden en az 200 mm uzakta olmalıdır.
Konteynerin dibi bir koni ise, sensör tank üstünün ortasına monte edilebilir, böylece ölçüm tank tabanına alınabilir.
Sağdaki resim, esas olarak sıvı seviyesi ölçümü için kullanılan çubuk tipi radar kurulum şemasını göstermektedir.
Kabloya uygulanan aşağı çekme kuvveti
Doldurma ve boşaltma sırasında malzeme, aşağıdaki faktörler tarafından belirlenen kabloya aşağı çekme kuvveti oluşturacaktır:
Sıvı ölçümü için kurulum kılavuzu
Aşağıdaki kurulum kılavuzu, çubuk ve kablo tipi problar için geçerlidir.Boru şeklindeki prob ölçümü, kurulum yöntemiyle ilgili değildir.
Kurulum konumu
Tank içindeki engeller
parazit giderme
