Ürün ayrıntıları:
|
| Ölçüm aralığı: | 6m | Güç kaynağı: | 24VDC |
|---|---|---|---|
| Malzeme: | 304.316L (isteğe bağlı) | Montaj Yöntemi: | flanş montajı veya diş montajı |
| Koruma Sınıfı: | Gösterge cihazı IP67 | Çalışma sıcaklığı: | -40~130℃，-40~250℃ |
| sinyal çıkışı: | 4-20mA/HART/RS485/Modbus | Sıklık: | 100MHZ-1.8GHZ |
| Vurgulamak: | 24VDC GWR Seviye Verici,GWR Seviye Verici 4-20mA,GWR Hat içi verici |
||

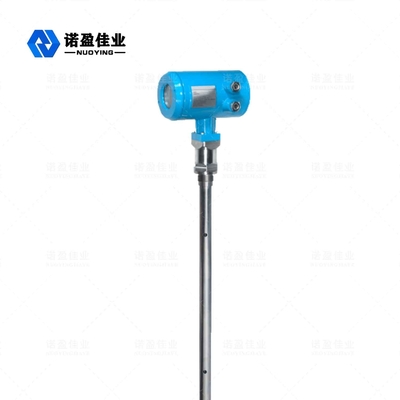

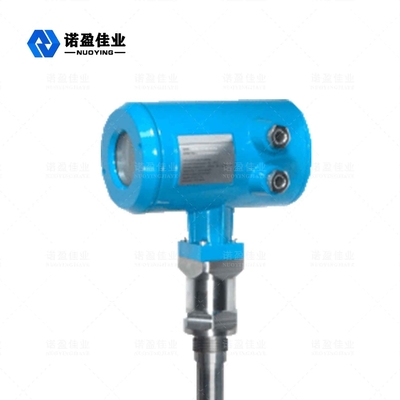

NYRD704 1.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| parametreler |
Frekans: 100MHZ-1.8GHZ Ölçüm aralığı: -kablo :0-30m;çubuk, koaksiyel :0-6m Tekrarlanabilirlik: ± 3mm Çözünürlük: 1mm Örnekleme: yankı 55 örnek / s Tepki hızı: 0.2S (gerçek kullanıma bağlı olarak) Çıkış akımı sinyali: 4-20mA Doğruluk: <0.1% |
| İletişim arayüzü | HART iletişim protokolü |
| Proses bağlantısı |
G1-1 / 2 Flanş DN50, DN80, DN100, DN150 |
| Proses basıncı | -1 ~ 40bar |
| Güç |
Güç: 24VDC (± %10), dalgalanma voltajı: 1Vpp Güç tüketimi: maksimum 22,5mA |
| Çevre koşulları | sıcaklık -40 ℃ ~ +80 ℃ |
| Muhafaza koruma sınıfı | IP68 |
| Patlama seviyeleri | EXiaIICT6 |
| Enstrümantasyon güç kaynağı ve sinyal çıkışı kablo bağlantısı |
İki çekirdekli blendajlı kabloyu paylaşma Kablo girişi: 2 M20 × 1.5 (kablo çapı 5 - 9mm) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye MetreKurulum gereksinimleri
Yükleme Rehberi
Aşağıdaki kurulum kılavuzu, katı parçacıkların ve sıvının ölçümü için kablo ve çubuk problarınki için uygundur.Koaksiyel boru şeklindeki prob yalnızca sıvı nesneye uygulanır.
Kurulum pozisyonu:
Çıkış ve girişten uzak durmaya çalışın.
Sayaç, metal tanklar ve plastik tanklar için tank iç duvarına değmemelidir.Metal bir tank ise, malzeme seviye ölçer tankın ortasına monte edilmemelidir.
Silo çapının 1/4'ü oranında kurulması önerilir.
Kablo veya çubuk tipi problar, tank duvarından 30 cm'den az olmayan bir mesafe bırakmalıdır.
Prob tabanı, tank tabanına yaklaşık 30 mm olmalıdır.
Sonda, tank içindeki engellerden en az 200 mm uzakta olmalıdır.
Konteynerin dibi bir koni ise, sensör tank üstünün ortasına monte edilebilir, böylece ölçüm tank tabanına alınabilir.
Sağdaki resim, esas olarak sıvı seviyesi ölçümü için kullanılan çubuk tipi radar kurulum şemasını göstermektedir.
karakteristiks:
Dielektrik sabiti 1.4'e eşit veya daha büyük olan bir malzemeyi ölçebilir.
Genellikle viskozitesi 500cst'ye eşit veya daha az olan ve yapışma oluşturma olasılığı daha düşük olan materyali ölçmek için kullanılır.
Çubuk tipi radarın maksimum menzili 6m'ye ulaşabilir.
Ölçümün etkilenmemesi için buharı ve köpüğü güçlü bir şekilde inhibe etme yeteneğine sahip olun.
İyi ölçüm doğruluğunu garanti etmek için dielektrik sabiti nispeten küçük olan sıvı malzeme için çift çubuklu ölçüm yöntemi alınabilir.
Kabloya uygulanan aşağı çekme kuvveti
Doldurma ve boşaltma sırasında malzeme, aşağıdaki faktörler tarafından belirlenen kabloya aşağı çekme kuvveti oluşturacaktır:
Sıvı ölçümü için kurulum kılavuzu
Aşağıdaki kurulum kılavuzu, çubuk ve kablo tipi problar için geçerlidir.Boru şeklindeki prob ölçümü, kurulum yöntemiyle ilgili değildir.
Tank içindeki engeller
parazit giderme
Sıvı standart kurulum

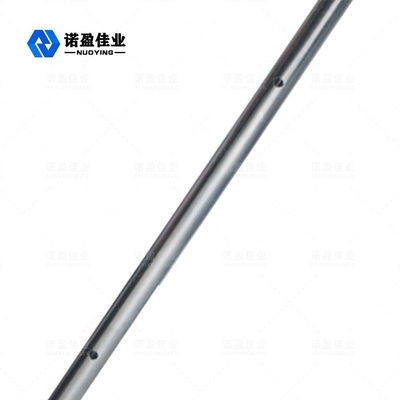

Viskozitesi 500cst'ye eşit veya daha düşük olan ve yapışması kolay olmayan ortamlar için boru şeklindeki prob en iyi çözümdür.Özellikler aşağıdaki gibidir:
