Ürün ayrıntıları:
|
| Ölçüm aralığı: | 30m | Anten tipi: | yüksek sıcaklık ve yüksek basınç kablo anteni |
|---|---|---|---|
| Örnekleme: | yankı 55 örnek / s | Proses bağlantısı: | Flanş montajı (opsiyonel) |
| Patlama seviyeleri: | EXiaIICT6 | Çalışma sıcaklığı: | -40~500℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Proses Basıncı: | -0.1-4MPa, -1~40BAR |
| Vurgulamak: | 1.8GHz Kılavuzlu Radar Seviye Vericisi,30m Kılavuzlu Dalga Radar Seviye Vericisi,30m Kılavuzlu Dalga Seviyesi Vericisi |
||

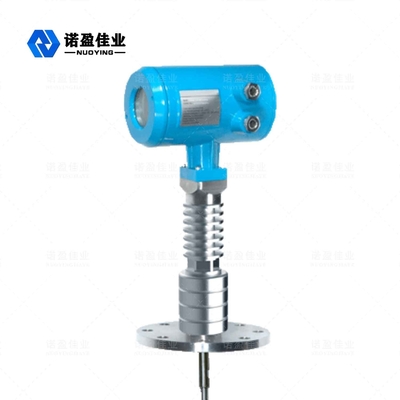

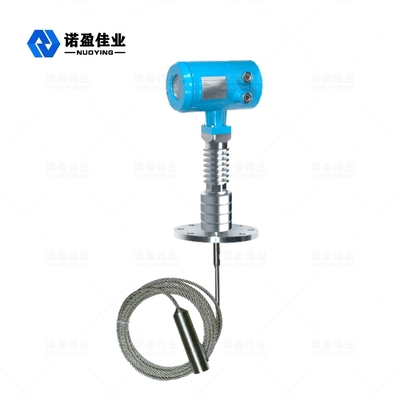

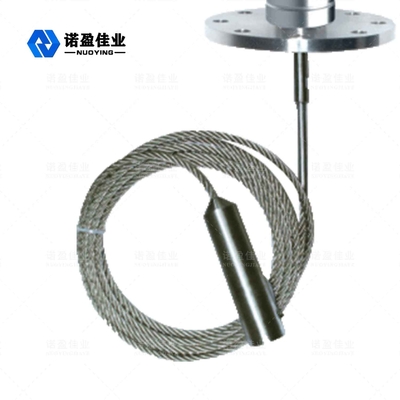

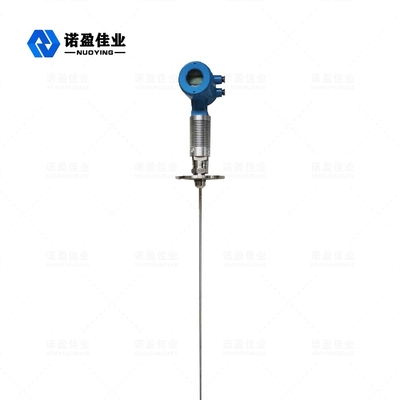

NYRD705 1.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| parametreler |
Frekans: 100MHZ-1.8GHZ Ölçüm aralığı: -kablo :0-30m;çubuk, koaksiyel :0-6m Tekrarlanabilirlik: ± 3mm Çözünürlük: 1mm Örnekleme: yankı 55 örnek / s Tepki hızı: 0.2S (gerçek kullanıma bağlı olarak) Çıkış akımı sinyali: 4-20mA Doğruluk: <0.1% |
| İletişim arayüzü | HART iletişim protokolü |
| Proses bağlantısı |
G1-1 / 2 Flanş DN50, DN80, DN100, DN150 |
| Proses basıncı | -1 ~ 40bar |
| Güç |
Güç: 24VDC (± %10), dalgalanma voltajı: 1Vpp Güç tüketimi: maksimum 22,5mA |
| Çevre koşulları | sıcaklık -40 ℃ ~ +80 ℃ |
| Muhafaza koruma sınıfı | IP68 |
| Patlama seviyeleri | EXiaIICT6 |
| Enstrümantasyon güç kaynağı ve sinyal çıkışı kablo bağlantısı |
İki çekirdekli blendajlı kabloyu paylaşma Kablo girişi: 2 M20 × 1.5 (kablo çapı 5 - 9mm) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Güdümlü Dalga Radarı, zamanda yolculuk ilkesine dayanan bir tür ölçüm cihazıdır.Radar dalgası ışık hızında hareket eder ve çalışma süresi elektronik bileşenler tarafından seviye sinyaline dönüştürülebilir.Prob, kablo boyunca yayılan yüksek frekanslı darbeler yayar ve darbeler malzeme yüzeyiyle karşılaştıklarında geri yansıtılır ve alıcı tarafından metrenin içinde alınır.Mesafe sinyali daha sonra seviye sinyaline dönüştürülür.
Giriş
Yansıyan darbe sinyali, kablo boyunca sayacın elektronik devresine geri iletilir ve mikroişlemci, malzeme yüzeyinde mikrodalga darbeleri tarafından üretilen ekoyu tanımlamak için bu sinyali işler.Doğru yankı sinyalinin tanınması akıllı yazılım tarafından yapılır.Malzeme yüzeyine olan D mesafesi, darbenin zaman yolculuğu T ile orantılıdır:
D=C×T/2
burada c ışık hızıdır
Boş tankın E mesafesi bilindiği için L seviyesi:
L=ED
Çıktı
Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F (= tam ölçek) ve bazı uygulama parametrelerine göre ayarlayın.Uygulama parametreleri, cihazın 4 ~ 20mA çıkışına karşılık gelen ölçüm ortamına otomatik olarak uyum sağlamasını sağlayacaktır.
Radar seviye MetreElektrik bağlantıları
◎ Besleme gerilimi
(4 ~20)mA/HART(İki telli)
Güç kaynağı ve çıkış akımı sinyali, iki çekirdekli blendajlı bir kabloyu paylaşır.Belirli besleme gerilimi aralığı için teknik verilere bakın.Kendinden güvenli tip için, güç kaynağı ile cihaz arasına bir güvenlik bariyeri eklenmelidir.
(4~20)mA/HART(Dört telli)
Güç kaynağı ve akım sinyali ayrılır ve her biri iki çekirdekli korumalı kablo kullanır.Belirli besleme gerilimi aralığı için teknik verilere bakın.
RS485/Modbus
Güç kaynağı ve Modbus sinyali ayrılmıştır ve her biri iki çekirdekli korumalı kablo kullanır.Belirli besleme voltajı aralığı için teknik verilere bakın.
