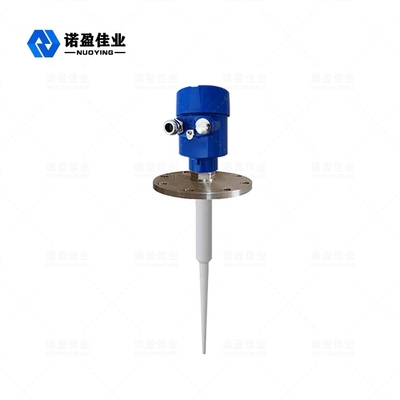

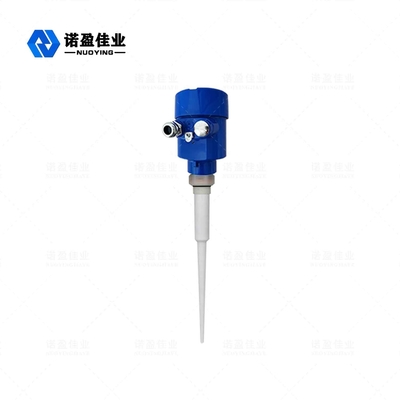

20m HART Radar Seviye Transmitteri 24VDC Su Seviye Radarı

NYRD801 Akıllı Radar Seviye Ölçer

Radar seviye Metreİşletme Prensip

Çok kısa mikrodalga verici ve alıcı anten sistemleri aracılığıyla düşük emisyonlu enerji darbeleri.ışık hızıyla.Çalışma süresi, seviye sinyallerinin elektronik bileşenlerine dönüştürülebilir.Çok kısa bir uzatma yöntemi için özel bir süre, kararlı ve doğru ölçümler sağlar.
Koşul daha karmaşık durumlarda bile, en son mikro işleme teknolojisi ve hata ayıklama yazılımı ile yanlış bir yankı vardır, malzeme seviyesi yankısını doğru bir şekilde analiz edebilir.

Radar seviye MetreTeknik parametre

※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!

Radar seviye MetreKurulum gereksinimleri

Kurulum açıklaması

Duvardan monte edilen kısa borunun dış duvarına önerilen mesafe(1):

• Tank duvarından bir mesafe tank çapının 1/6'sı, min.mesafe 200mm
• Malzeme besleme silosu (4) üzerine kurulmasına izin verilmez
• Merkezi konumda kurulmasına izin verilmez(3), merkeze kurulması durumunda yanlış dalga ekosuna neden olur, dalga ekosunu keser ve sinyal kaybına neden olur.
• Gösterge ile tankın duvarı arasındaki mesafe güvence altına alınamazsa, tank duvarındaki ortamlar yanlış dalga yankısına neden olacak şekilde yapıştırılır, gösterge hata ayıklaması sırasında yanlış dalga yankısı kaydedilmez.

Optimize edilmiş kurulum seçeneği

• Anten boyutu: Anten boyutu ne kadar büyükse, dalga açısı o kadar küçüktür ve kesinti dalgası yankısı daha zayıf olacaktır.
• Anten ayarı: anteni optimize edilmiş ölçüm konumuna ayarlayın.
• Kılavuzlu dalga tüpü: Kılavuzlu dalga tüpü, girişim dalga yankısını önlemek için kullanılır.

NYRD801 Tankın içine kurulum

Standart kurulum:

• Anten tank duvarına doğru eğimli olamaz.
• Sıcaklığın etkisini en aza indirmek için flanşların bağlantılarına bir yaylı conta yerleştirin.
• Çubuk tipi anten için, kurulum kısa borusu dışarıya uzatılmalıdır.
• Çubuk tipi anteni dikey olarak yerleştirin;çekirdeğin tank duvarına doğru bakmasına izin vermeyin.
