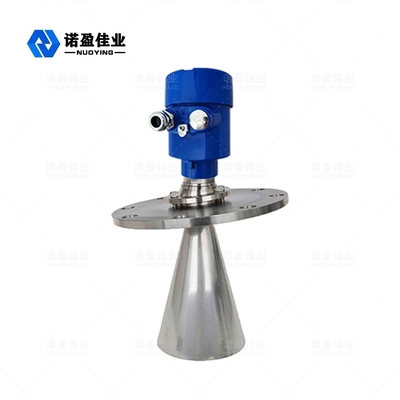

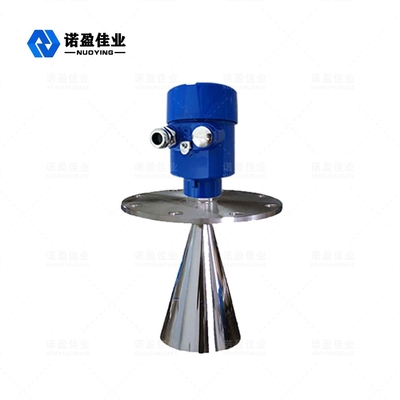

Flanş Tipi 35m Akıllı Seviye Transmitteri 316 SS Partikül Ortamı

NYRD803 Akıllı Radar Seviye Ölçer

Radar seviye ölçer, mikrodalga darbe ölçüm yöntemini benimser ve endüstriyel frekans bandı, düşük ışın enerjisi aralığında normal olabilir, çeşitli metal, metal olmayan kaplara veya boru hatlarına, sıvı, bulamaç ve partikül malzeme seviyesine monte edilebilir. -kontak sürekli ölçüm.Toz, sıcaklık, basınç değişimi, inert gaz ve buhar için uygundur.Radar seviye ölçerin insan vücuduna ve çevreye hiçbir zararı yoktur, aynı zamanda ortam oranından etkilenmemesi, dielektrik sabitinin değişiminden etkilenmemesi ve yerinde ayar gerektirmemesi gibi avantajlara da sahiptir.İster endüstriyel ihtiyaçlar için, ister müşterilere ekonomik faydaların göz önünde bulundurulması için çok iyi bir seçimdir.

Radar seviye MetreTeknik parametre

※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!

Radar seviye Metreİşletme Prensip

Çok kısa mikrodalga verici ve alıcı anten sistemleri aracılığıyla düşük emisyonlu enerji darbeleri.ışık hızıyla.Çalışma süresi, seviye sinyallerinin elektronik bileşenlerine dönüştürülebilir.Çok kısa bir uzatma yöntemi için özel bir süre, kararlı ve doğru ölçümler sağlar.
Koşul daha karmaşık durumlarda bile, en son mikro işleme teknolojisi ve hata ayıklama yazılımı ile yanlış bir yankı vardır, malzeme seviyesi yankısını doğru bir şekilde analiz edebilir.

Radar seviye MetreKurulum gereksinimleri

Kurulum açıklaması

Duvardan monte edilen kısa borunun dış duvarına önerilen mesafe(1):

• Tank duvarından bir mesafe tank çapının 1/6'sı, min.mesafe 200mm
• Malzeme besleme silosu (4) üzerine kurulmasına izin verilmez
• Merkezi konumda kurulmasına izin verilmez(3), merkeze kurulması durumunda yanlış dalga ekosuna neden olur, dalga ekosunu keser ve sinyal kaybına neden olur.
• Gösterge ile tankın duvarı arasındaki mesafe güvence altına alınamazsa, tank duvarındaki ortamlar yanlış dalga yankısına neden olacak şekilde yapıştırılır, gösterge hata ayıklaması sırasında yanlış dalga yankısı kaydedilmez.

Optimize edilmiş kurulum seçeneği

• Anten boyutu: Anten boyutu ne kadar büyükse, dalga açısı o kadar küçüktür ve kesinti dalgası yankısı daha zayıf olacaktır.
• Anten ayarı: anteni optimize edilmiş ölçüm konumuna ayarlayın.
• Kılavuzlu dalga tüpü: Kılavuzlu dalga tüpü, girişim dalga yankısını önlemek için kullanılır.

NYRD803 Tankın içine kurulum

Standart kurulum:

• Anten tank duvarına doğru eğimli olamaz.
• Korna anteni, kurulum kısa borusunun dışına uzatılmalıdır;aksi takdirde anten uzatma borusu kullanılmalıdır.
• Korna anteni dikey olacak şekilde ayarlanmalıdır, çekirdeğin tank duvarına bakmasına izin vermeyin.
