Ürün ayrıntıları:
|
Ölçüm aralığı: | 20m | Güç kaynağı: | 24VDC |
---|---|---|---|
Malzeme: | PFA, PTFE (isteğe bağlı) | Proses bağlantısı: | Vida dişi, Flanş (isteğe bağlı), |
kasa malzemesi: | Paslanmaz çelik kasa | Çalışma sıcaklığı: | -40~130℃ |
sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Proses Basıncı: | -10~40bar |
Vurgulamak: | NYRD801 Akıllı Radar Seviye Ölçer,Radar Seviye Ölçer Paslanmaz Çelik,Paslanmaz Çelik Akıllı Seviye Vericisi |

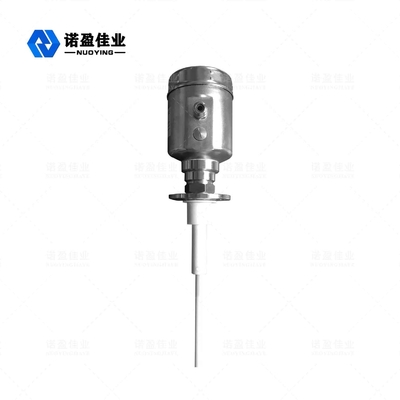

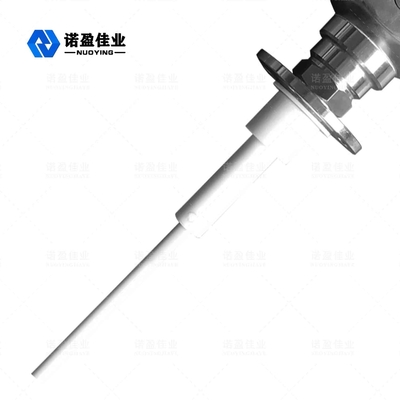

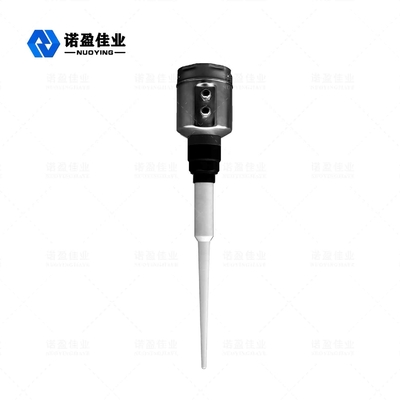

NYRD801 Akıllı Radar Seviye Ölçer
Radar seviye Metreİşletme Prensip
Çok kısa mikrodalga verici ve alıcı anten sistemleri aracılığıyla düşük emisyonlu enerji darbeleri.ışık hızıyla.Çalışma süresi, seviye sinyallerinin elektronik bileşenlerine dönüştürülebilir.Çok kısa bir uzatma yöntemi için özel bir süre, kararlı ve doğru ölçümler sağlar.
Koşul daha karmaşık durumlarda bile, en son mikro işleme teknolojisi ve hata ayıklama yazılımı ile yanlış bir yankı vardır, malzeme seviyesi yankısını doğru bir şekilde analiz edebilir.
Giriş
Anten, yansıyan mikrodalga darbelerini alır ve elektronik devreye iletilir, mikroişlemci bu sinyali işler, malzeme yüzeyindeki yankıda üretilen mikro darbeleri tanımlar.Milimetre hassasiyete kadar tamamlanan akıllı yazılım tarafından doğru yankı sinyali tanıma.Malzeme yüzeyinden D mesafesi ve darbe hareket süresi T şunlarla orantılıdır:
D=C×T/2
C ışık hızı olduğunda
Boş tank E'nin mesafesi bilindiğinden, L seviyesi:
L=ED
Çıktı
Boş tankın yüksekliği E (= sıfır), dolu tank yüksekliği F (= Tam Ölçek) ve parametreleri ayarlamak için bazı uygulamalar girildiğinde, uygulama parametreleri cihazı otomatik olarak ortamı ölçmek için uyarlayacaktır.4-20mA çıkışa karşılık gelir.
Radar seviye MetreTeknik parametre
Başvuru |
Proses koşulları basit, Aşındırıcı sıvı, bulamaç, katı örnekler:Sıvı su depolama tankı;Soda asit depolama tankı;Bulamaç tankı;Katı parçacıklar;Küçük tanklar |
Ölçüm aralığı | 20m |
Malzeme | PFA,PTFE (isteğe bağlı) |
Montaj işlemi | Vida dişi, Flanş (isteğe bağlı), |
Proses sıcaklığı | -40-130℃ |
Proses basıncı: | -1~20bar,-0,1~2MPa |
tekrarlanabilirlik | ± 3mm |
Kesinlik | < 0.1% |
Frekans oranı sınırları | 6.8GHz |
Patlamaya dayanıklı | EXiaIICT6 |
Koruma sınıfı | IP67 |
sinyal çıkışı | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) |
Güç kaynağı | 24VDC |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye MetreTasarım özellikleri
◎ NYRD801 seviye ölçer sıvıların, bulamaç ve peletlerin, basınç değişiminin sürekli temassız ölçümleri için uygundur;inert gazların ve uçucu durumların varlığı
◎Mikrodalga darbe ölçüm yöntemini kullanın, normal olarak sık endüstri bandında çalışabilir.Alt enerji ışını için, çeşitli metallere, metalik olmayan kaplara veya borulara monte edilebilir, insanlara ve çevreye zarar vermez.
Radar seviye MetreKurulum gereksinimleri
Tankın içine kurulum
Optimize edilmiş kurulum seçeneği
NYRD801 Tankın içine kurulum
Standart kurulum:
