SS316 Temassız Radar Seviye Vericisi 35m GWR Seviye Vericisi

NYRD803 Paslanmaz Çelik Muhafaza Akıllı Radar Seviye Ölçer -40~250℃ Seviye Vericisi

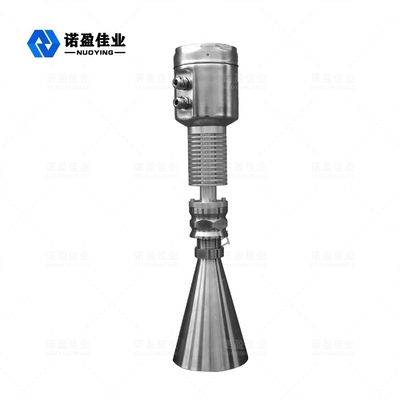

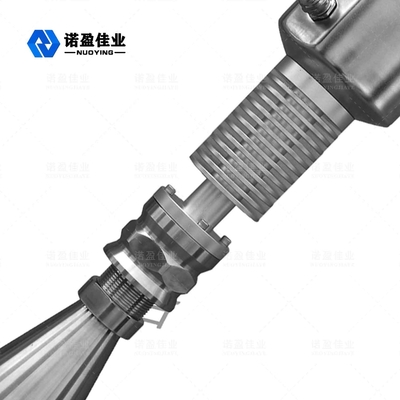

NYRD803 Akıllı Radar Seviye Ölçer

Radar seviye Metreİşletme Prensip

Çok kısa mikrodalga verici ve alıcı anten sistemleri aracılığıyla düşük emisyonlu enerji darbeleri.ışık hızıyla.Çalışma süresi, seviye sinyallerinin elektronik bileşenlerine dönüştürülebilir.Çok kısa bir uzatma yöntemi için özel bir süre, kararlı ve doğru ölçümler sağlar.
Koşul daha karmaşık durumlarda bile, en son mikro işleme teknolojisi ve hata ayıklama yazılımı ile yanlış bir yankı vardır, malzeme seviyesi yankısını doğru bir şekilde analiz edebilir.

Giriş

Anten, yansıyan mikrodalga darbelerini alır ve elektronik devreye iletilir, mikroişlemci bu sinyali işler, malzeme yüzeyindeki yankıda üretilen mikro darbeleri tanımlar.Milimetre hassasiyete kadar tamamlanan akıllı yazılım tarafından doğru yankı sinyali tanıma.Malzeme yüzeyinden D mesafesi ve darbe hareket süresi T şunlarla orantılıdır:

D=C×T/2
C ışık hızı olduğunda
Boş tank E'nin mesafesi bilindiğinden, L seviyesi:
L=ED

Çıktı

Boş tankın yüksekliği E (= sıfır), dolu tank yüksekliği F (= Tam Ölçek) ve parametreleri ayarlamak için bazı uygulamalar girildiğinde, uygulama parametreleri cihazı otomatik olarak ortamı ölçmek için uyarlayacaktır.4-20mA çıkışa karşılık gelir.

Radar seviye MetreTasarım özellikleri

◎ Seviye ölçerin NYRD803'ü sıvıların, bulamaç ve peletlerin, basınç değişiminin sürekli temassız ölçümleri için uygundur;inert gazların ve uçucu durumların varlığı
◎Mikrodalga darbe ölçüm yöntemini kullanın, normal olarak sık endüstri bandında çalışabilir.Alt enerji ışını için, çeşitli metallere, metalik olmayan kaplara veya borulara monte edilebilir, insanlara ve çevreye zarar vermez.

Radar seviye MetreKurulum gereksinimleri

Kurulum açıklaması

Duvardan monte edilen kısa borunun dış duvarına önerilen mesafe(1):

• Tank duvarından bir mesafe tank çapının 1/6'sı, min.mesafe 200mm
• Malzeme besleme silosu (4) üzerine kurulmasına izin verilmez
• Merkezi konumda kurulmasına izin verilmez(3), merkeze kurulması durumunda yanlış dalga ekosuna neden olur, dalga ekosunu keser ve sinyal kaybına neden olur.
• Gösterge ile tankın duvarı arasındaki mesafe güvence altına alınamazsa, tank duvarındaki ortamlar yanlış dalga yankısına neden olacak şekilde yapıştırılır, gösterge hata ayıklaması sırasında yanlış dalga yankısı kaydedilmez.

Tankın içine kurulum

• Sinyal dalgası ışını içinde, aşağıdaki malzemelerin takılmasından kaçının (1) Limit anahtarı, sıcaklık sensörü, vb.
• Simetrik konum (2) vakum halkası, ısıtma bobini, önlük vb.
• (1)(2) enterferans maddeleri varsa, ölçüm için kılavuzlu dalga tüpü uygulayın.

Optimize edilmiş kurulum seçeneği

• Anten boyutu: Anten boyutu ne kadar büyükse, dalga açısı o kadar küçüktür ve kesinti dalgası yankısı daha zayıf olacaktır.
• Anten ayarı: anteni optimize edilmiş ölçüm konumuna ayarlayın.
• Kılavuzlu dalga tüpü: Kılavuzlu dalga tüpü, girişim dalga yankısını önlemek için kullanılır.

NYRD803 Tankın içine kurulum

Standart kurulum:

• Anten tank duvarına doğru eğimli olamaz.
• Korna anteni, kurulum kısa borusunun dışına uzatılmalıdır;aksi takdirde anten uzatma borusu kullanılmalıdır.
• Korna anteni dikey olacak şekilde ayarlanmalıdır, çekirdeğin tank duvarına bakmasına izin vermeyin.

Radar seviye MetreÖlçüm Koşulları

Dikkat

• Ölçüm aralığı dalga huzmesinin tankın dibine değdiği noktadan itibaren sayılır ancak özel şartlar altında tankın tabanı konkav veya konik ise malzeme seviyesi bu noktadan daha düşük olduğunda ölçüm yapmak mümkün değildir.
• Ortam düşük orta elektrik sabiti ise, düşük sıvı seviyesinde olduğunda, tankın altında görülebilir, şimdi ölçüm hassasiyetini sağlamak için, cero konumunu düşük yükseklik C konumuna ayarlamanızı öneririz.
• Teorik olarak ölçüm için antenin uç noktasına ulaşmak mümkündür, ancak korozyon ve yapışmanın etkisi göz önüne alındığında, ölçüm aralığının son değeri antenin ucundan 100mm uzaklıkta olmalıdır.
• Taşma koruması için kör alana eklenen güvenli bir mesafe tanımlayabiliriz.
• Min.ölçüm aralığı anten ile ilgilidir.
• Farklı konsantrasyon koşulları altında, köpükler mikrodalgayı emebilir ve yansıtabilir, ancak belirli koşullar altında ölçülebilir.
