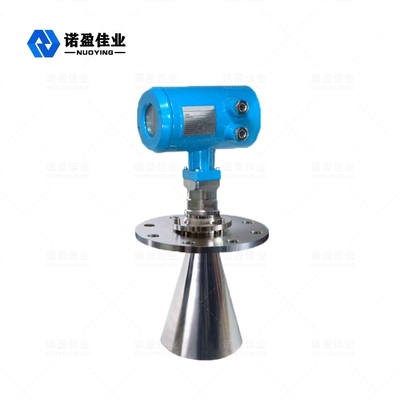

Dökme Alüminyum Radar Seviye Ölçer 20mA HART Bulamaç Katı Parçacıklar

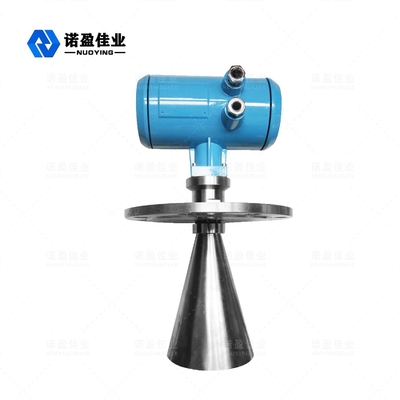

NYRD803 Paslanmaz Çelik Muhafaza Akıllı Radar Seviye Ölçer Seviye Vericisi

NYRD803 Akıllı Radar Seviye Ölçer

Radar seviye Metreİşletme Prensip

Mikrodalga verici ve alıcı anten sistemi sayesinde düşük emisyonlu enerji darbesi çok kısadır.Işık hızında.Çalışma süresi, elektronik bileşenlerin seviye sinyaline dönüştürülebilir.Çok kısa bir uzatma yönteminin özel süresi, kararlı ve doğru ölçümler sağlar.

Karmaşık koşullar altında bile yanlış yankı görünecektir.En son mikro işleme teknolojisi ve hata ayıklama yazılımının yardımıyla malzeme seviyesi yankısı doğru bir şekilde analiz edilebilir.

Radar seviye MetreTeknik parametre

※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!

Radar seviye MetreTasarım özellikleri

◎ Seviye ölçerin NYRD803'ü sıvıların, bulamaç ve peletlerin, basınç değişiminin sürekli temassız ölçümleri için uygundur;inert gazların ve uçucu durumların varlığı
◎Mikrodalga darbe ölçüm yöntemini kullanın, normal olarak sık endüstri bandında çalışabilir.Alt enerji ışını için, çeşitli metallere, metalik olmayan kaplara veya borulara monte edilebilir, insanlara ve çevreye zarar vermez.

Radar seviye MetreKurulum gereksinimleri

Optimize edilmiş kurulum seçeneği

• Anten boyutu: Anten boyutu ne kadar büyükse, dalga açısı o kadar küçüktür ve kesinti dalgası yankısı daha zayıf olacaktır.
• Anten ayarı: anteni optimize edilmiş ölçüm konumuna ayarlayın.
• Kılavuzlu dalga tüpü: Kılavuzlu dalga tüpü, girişim dalga yankısını önlemek için kullanılır.

NYRD803 Tankın içine kurulum

Standart kurulum:

• Anten tank duvarına doğru eğimli olamaz.
• Korna anteni, kurulum kısa borusunun dışına uzatılmalıdır;aksi takdirde anten uzatma borusu kullanılmalıdır.
• Korna anteni dikey olacak şekilde ayarlanmalıdır, çekirdeğin tank duvarına bakmasına izin vermeyin.

Radar seviye MetreÖlçüm Koşulları

Dikkat

• Ölçüm aralığı dalga huzmesinin tankın dibine değdiği noktadan itibaren sayılır ancak özel şartlar altında tankın tabanı konkav veya konik ise malzeme seviyesi bu noktadan daha düşük olduğunda ölçüm yapmak mümkün değildir.
• Ortam düşük orta elektrik sabiti ise, düşük sıvı seviyesinde olduğunda, tankın altında görülebilir, şimdi ölçüm hassasiyetini sağlamak için, cero konumunu düşük yükseklik C konumuna ayarlamanızı öneririz.
• Teorik olarak ölçüm için antenin uç noktasına ulaşmak mümkündür, ancak korozyon ve yapışmanın etkisi göz önüne alındığında, ölçüm aralığının son değeri antenin ucundan 100mm uzaklıkta olmalıdır.
• Taşma koruması için kör alana eklenen güvenli bir mesafe tanımlayabiliriz.
• Min.ölçüm aralığı anten ile ilgilidir.
• Farklı konsantrasyon koşulları altında, köpükler mikrodalgayı emebilir ve yansıtabilir, ancak belirli koşullar altında ölçülebilir.
