Ürün ayrıntıları:
|
| Ölçüm aralığı: | 20m | Güç kaynağı: | 24VDC |
|---|---|---|---|
| Malzeme: | PFA / PTFE | Proses bağlantısı: | flanş |
| Koruma Sınıfı: | Gösterge cihazı IP67, IP67 | Çalışma sıcaklığı: | -40~260℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Kesinlik: | %0.05~0.1%FS |
| Vurgulamak: | Modbus Düz Radar Seviye Dönüştürücü,Radar Seviye Dönüştürücü PFA PTFE,PFA PTFE radar sıvı seviye sensörü |
||

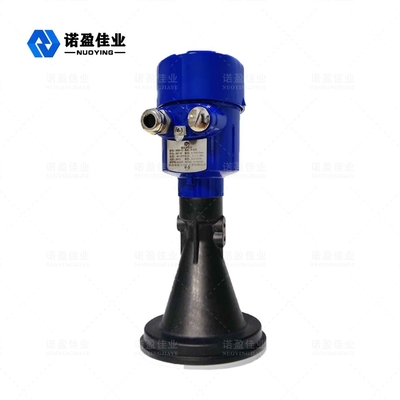

26GHz NYRD-PB-E Düz Radar seviye Metre
Düz panel radar seviye ölçer, maksimum ölçüm mesafesi 40 metre olan 26 GHz yüksek frekanslı bir radar seviye ölçüm cihazıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemci, cihazın buhar, köpük, toz, kristalleşme, yoğunlaşma gibi bazı karmaşık durumlarda kullanılabilmesi için daha yüksek hızlı sinyal analizi ve işleme gerçekleştirebilir.
Radar seviye MetreTeknik parametre
| modeli | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Tipik uygulama | Buhar, sis, köpük, güçlü korozyon, kristalleşme, yoğuşma, yapışma vb. | ||||
| iletim frekansı | 26GHz | ||||
| yankı örnekleme | 100 kez/sn | ||||

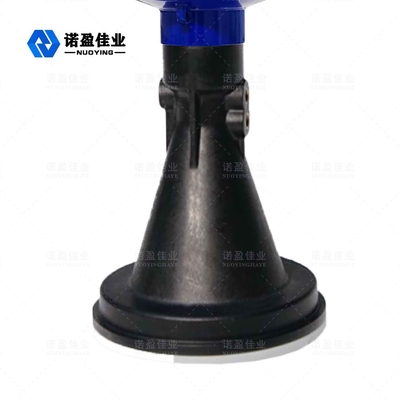

| Anten malzemesi | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Menzil | 40m | ||||
| Kesinlik | %0.05~0.1%FS | ||||
| Besleme gücü | 24VDC(İki telli, Dört telli), 220V AC | ||||
| Güç | 3W | ||||
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... | ||||
| Proses sıcaklığı | -40～+130℃ | -40～+130℃ | -40～+260℃ | -40～+130℃ | -40～+130℃ |
| Proses basıncı | -0.1～2.0MPa | ||||
| Proses bağlantısı | Braket, flanş (isteğe bağlı) | ||||
| Elektrik Arayüzü | M20×1.5, ½" NPT | ||||
| koruma sınıfı | IP 67 | ||||
| Patlamaya dayanıklı sınıf | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Radar seviyesi anteni, anten aracılığıyla aşağı doğru iletilen dar mikrodalga darbeleri yayar.Darbe ölçülen ortamın yüzeyine değdikten sonra geri yansıtılır ve anten sistemi tarafından tekrar alınır ve sinyal elektronik devre kısmına iletilir ve otomatik olarak seviye sinyaline dönüştürülür (darbe yayılma hızı son derece hızlı olduğu için, elektromanyetik dalga hedefe ulaşır ve alıcıya geri yansır.Alınan süre neredeyse anlıktır).
Radar seviye MetreTasarım özellikleri
◎ Antenin boyutu küçüktür, kurulumu kolaydır;temassız radar, aşınma ve kirlilik yok.
◎ Korozyon, köpük, su buharı, sıcaklık ve basınç değişikliklerinden etkilenmez.
◎ Işın açısı küçüktür ve enerji konsantredir, bu da yankı yeteneğini geliştirir ve paraziti önlemeye yardımcı olur.
◎ Ölçüm kör alanı daha küçüktür ve küçük tank ölçümü için de iyi sonuçlar elde edebilir.
◎ Değişken koşullarda bile daha iyi performans için yüksek sinyal-gürültü oranı.
