Ürün ayrıntıları:
|
| Prob çubuğu uzunluğu: | 500 mm (gerektiği gibi özelleştirilebilir) | Güç kaynağı: | 24VDC, 220VAC (opsiyonel) |
|---|---|---|---|
| Malzeme: | 316+ Seramik (isteğe bağlı) | Proses bağlantısı: | Vida dişi, Flanş (opsiyonel), Flanşlı |
| Proses Basıncı: | < 2.0MPa | Çalışma sıcaklığı: | > +260 °C |
| Koruma Sınıfı: | IP67 | Patlamaya dayanıklı Sınıf: | Exia IICT6 (isteğe bağlı) |
| Vurgulamak: | Seramik Prob RF Kabul Seviye Şalteri,RF Kabul Seviye Şalteri 500mm,500mm Kabul Tipi Seviye Sensörü |
||

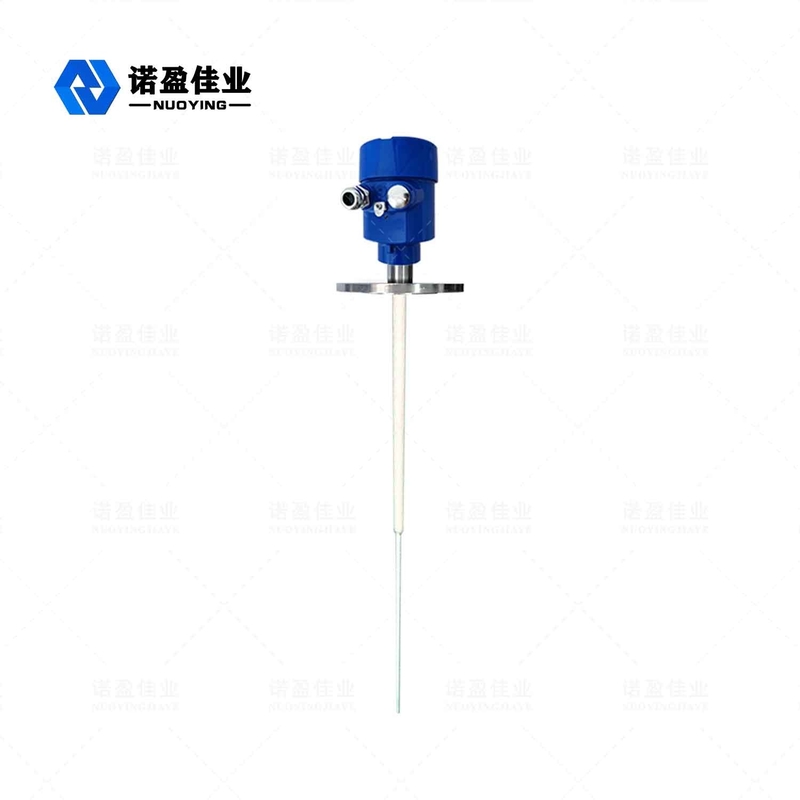

NYSP-L863 (Yüksek Sıcaklık Tipi)RF Kabul Anahtarı
Rf kabul anahtarına genellikle rf kabul seviyesi ölçer veya RF kabul seviyesi ölçer denir.Rf kabulü, kapasitiften geliştirilmiş, daha güvenilir, daha doğru ve daha yaygın olarak uygulanabilir yeni bir seviye kontrol teknolojisidir.Kapasitif seviye teknolojisinin bir yükseltmesidir.Sözde rf kabulü, içinde elektrik empedansının karşılıklılığına kabulün anlamı, dirençli, kapasitif bileşen, entegre algısal bileşen ve radyo frekansı veya yüksek frekanslı radyo spektrumu ile elemanı, böylece radyo frekansı kabulü olarak anlaşılabilir. giriş, yüksek frekanslı radyo dalgaları ile ölçülür.Cihaz çalışırken cihazın sensörü, tank duvarı ve ölçülen ortam ile giriş değerini oluşturur.Seviye değiştiğinde, kabul değeri buna göre değişir.Devre birimi, seviye ölçümünü gerçekleştirmek için ölçülen kabul değerini seviye sinyali çıkışına dönüştürür.
NYSP RF Kabul AnahtarıTeknik parametre
| Uygulamalar | sıvı, parçacık, parçacık, katı konum kontrolü, özellikle yüksek |
| Malzeme | 316+ Seramik (isteğe bağlı) |
| Prob çubuğu uzunluğu | 500 mm (gerektiği gibi özelleştirilebilir) |
| Güç kaynağı | 24VDC, 220VAC (opsiyonel) |
| Proses sıcaklığı | > +260 °C |
| Proses basıncı | < 2.0MPa |
| Proses bağlantısı | Diş, flanş (isteğe bağlı) |
| Zaman gecikmesi | 0-30s ayarlanabilir |
| Güç kaybı koruması | açık, kapalı, alan değiştirilebilir |
| Çıkış rölesi | çift kutuplu, çift atışlı (DPDT) çıkış, 5A, 24V DC veya 5A, 220VAC |
| Koruma sınıfı | IP67 |
| Patlamaya dayanıklı sınıf | Exia IICT6 (isteğe bağlı) |
※ Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir!
RF giriş seviyesi anahtarını bağlamadan önce, alet ve güç kaynağının tutarlı olduğundan emin olun (örn. G. 220VAC alet ve 220VAC güç kaynağı).
A .Line güç kaynağı tipi (115VA.C veya 230VA..C) Ac güç hattı bağlantısı: kabloda standart siyah, beyaz yoksa yangın hattı (H), orta hat (N) ve topraklama kablosu (G) , yeşil üç renk, kurşunu karıştırmamaya dikkat edin.Not: topraklama yapılmalıdır.
B .DC güç kaynağı (24V.C)
24VDC Güç hattı kablosu bağlantısı: orijinal (H) ucu -24V (+), orijinal (N) ucu ortak uçtur (-) ve orijinal (G) ucu hala topraklama kablosudur (G), Not: topraklanmalıdır.
C. Kontrol rölesinin bağlantısı
NYSP Tip A röle çıkış kontağı tip C'dir, iki grup çift kutuplu çift atış, 10 A,115VA.C, empedans.Solenoid valf veya alarm için hafif düşük endüktans yükü kullanılabilir.Ağır endüktans yükleri ara röleler tarafından sürülmelidir.Aşağıdaki şekil, nokta seviye kontrol fonksiyonlarının üç ortak bağlantı modunu göstermektedir.
