Ürün ayrıntıları:
|
| Kesinlik: | 1.5-3MM | Güç kaynağı: | 24VDC Güneş enerjisi |
|---|---|---|---|
| Menzil: | 80 milyon | Proses bağlantısı: | Braket kurulumu |
| Proses Sıcaklığı: | -40~80℃ | Çalışma sıcaklığı: | -40~80℃ |
| sinyal çıkışı: | HART/RS485/Modbus... | Güç: | 3W |
| Vurgulamak: | Yüksek Frekans Radar Seviye Vericisi,Radar Seviye Vericisi 20ma RS485,RS485 Radar Tank Seviye Sensörü |
||

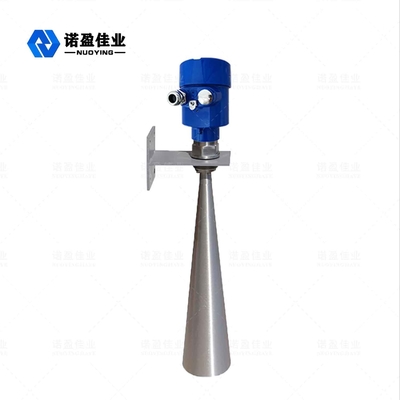

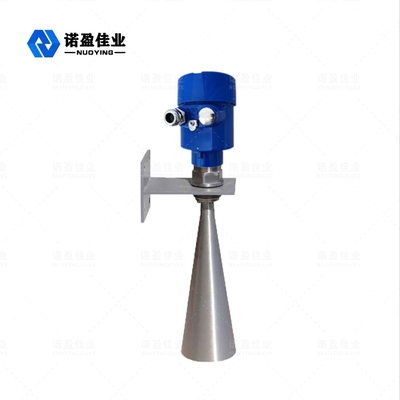

26GHz NYRD-SL Radar seviye Metre
Su seviyesi radarı olarak da bilinen NYRD-SL radar seviye ölçer, hedefleri tespit etmek için elektromanyetik dalgalar kullanan elektronik bir cihazdır.Ana işlevi, su koruma izleme, kanalizasyon arıtma ve sel uyarısı yapmaktır.Ana ölçüm prensibi, su yüzeyinden yansıyan darbeyi alan ve T zamanını kaydeden radar su seviyesi algılama anteninden radar darbesi göndermektir. Elektromanyetik dalganın yayılma hızı C sabit olduğundan, D mesafesi su yüzeyi elde edilebilir.
Radar seviye MetreTeknik parametre
| Tipik uygulama | Nehirlerin, kanalların, kanalların ve sığlıkların su seviyesinin izlenmesi |
| iletim frekansı | 26GHz |
| Kesinlik | 1.5-3mm |
| Menzil | 30m 80m 120m |
| Anten malzemesi | 304 316L (isteğe bağlı) |
| yankı örnekleme | 100 kez/sn |
| Proses sıcaklığı | -40~80℃ |
| Ortam nemi | 0~90% |
| Çözünürlük | 1 mm |
| Proses bağlantısı | Braket kurulumu |
| Elektrik Arayüzü | M20×1.5, ½" NPT |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Besleme gücü | 24V DC 12V DC (isteğe bağlı) |
| Güç | 3W |
| Çalışma akımı | ≤10MA |
| koruma sınıfı | IP67 |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Radar seviyesi anteni, anten aracılığıyla aşağı doğru iletilen dar mikrodalga darbeleri yayar.Darbe ölçülen ortamın yüzeyine değdikten sonra geri yansıtılır ve anten sistemi tarafından tekrar alınır ve sinyal elektronik devre kısmına iletilir ve otomatik olarak seviye sinyaline dönüştürülür (darbe yayılma hızı son derece hızlı olduğu için, elektromanyetik dalga hedefe ulaşır ve alıcıya geri yansır.Alınan süre neredeyse anlıktır).
Radar seviye MetreTasarım özellikleri
Radar seviye Metre Uygulama alanı
