Ürün ayrıntıları:
|
| Ölçüm aralığı: | 80 milyon | kasa malzemesi: | dökme alüminyum kasa |
|---|---|---|---|
| Anten Malzemesi: | 304 316l | Proses bağlantısı: | evrensel flanş, kelepçe ve braket isteğe bağlıdır |
| yankı örnekleme: | 100 kez/sn | Çalışma sıcaklığı: | -40~80℃ |
| sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... | Güç: | 3W |
| Vurgulamak: | Parabolik Anten Radar Seviye Göstergesi,Tank Yükseklik Ölçümü Radar Seviye Göstergesi,Parabolik Anten radar tank göstergesi |
||

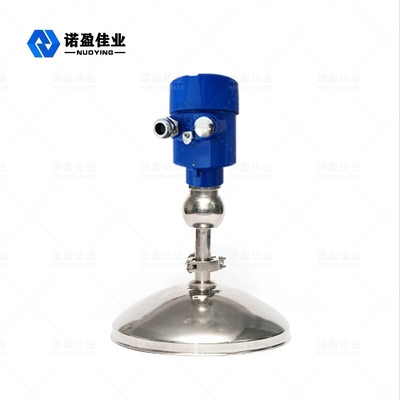

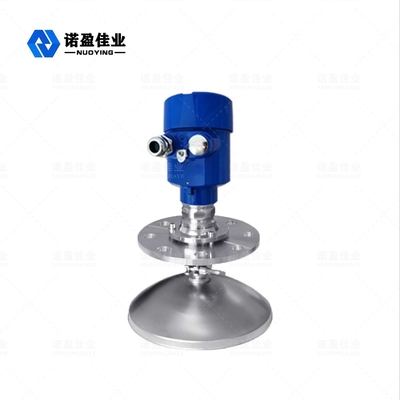

26GHz NYRD-810 Radar seviye Metre
NYRD-810 parabolik anten radar seviye göstergesi, tank malzeme seviyesinin yükseklik ölçümü için kullanılır. Yüksek frekanslı radar seviye göstergesinin anteni, son derece dar mikrodalga darbeleri yayar.Bu darbe uzayda ışık hızında yayılır ve ölçülen ortamın yüzeyiyle karşılaşır.Enerjisinin bir kısmı geri yansıtılır ve aynı anten tarafından alınır.
İletilen darbe ile alınan darbe arasındaki zaman aralığı, antenden ölçülen ortamın yüzeyine olan mesafeyle orantılıdır.Elektromanyetik dalgaların son derece yüksek yayılma hızı nedeniyle, iletilen darbe ile alınan darbe arasındaki zaman aralığı çok küçüktür (nanosaniye düzeninde) ve doğrulanması zordur.26G yüksek frekanslı radar seviye ölçer, antenden ölçülen ortamın yüzeyine olan mesafeyi daha fazla hesaplamak için iletilen darbe ile alınan darbe arasındaki zaman aralığını doğru bir şekilde tanımlayabilen özel bir ilgili çözüm teknolojisi kullanır.
Radar seviye MetreTeknik parametre
| Tipik uygulama | Katıları, tozu, partikülleri vb. İzleme |
| iletim frekansı | 26GHz |
| Kesinlik | 3mm |
| Menzil | 80m |
| Anten malzemesi | 304 316L (isteğe bağlı) |
| yankı örnekleme | 100 kez/sn |
| Proses sıcaklığı | -40~130℃ |
| Ortam nemi | 0~90% |
| Çözünürlük | 1 mm |
| Proses bağlantısı | Flanş veya braket montajı |
| Elektrik Arayüzü | M20×1.5, ½" NPT |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Besleme gücü | 24V DC (isteğe bağlı) |
| Güç | 3W |
| Patlamaya dayanıklı sınıf | ExiaⅡCT6(opsiyonel) |
| koruma sınıfı | IP67 |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
