Ürün ayrıntıları:
|
Ölçüm aralığı: | 30m | iletim frekansı: | 26GHz |
---|---|---|---|
Anten Boyutu: | φ46mm | Çalışma sıcaklığı: | -40~130℃ |
Kesinlik: | 3MM | Sıradan uygulama: | Sıcaklık, basınç ve hafif aşındırıcı sıvı vb. |
Patlamaya dayanıklı sınıf: | Exia IICT6 (isteğe bağlı) | Besleme Gücü: | 24V DC 220VAC (opsiyonel) |
Vurgulamak: | 46mm Anten Radar Seviye Vericisi,Radar Seviye Vericisi 26GHz,Patlama Korumalı güdümlü mikrodalga seviye vericileri |

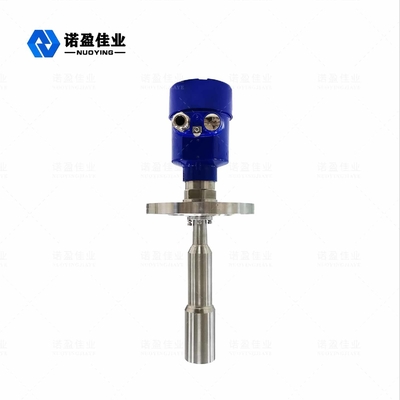

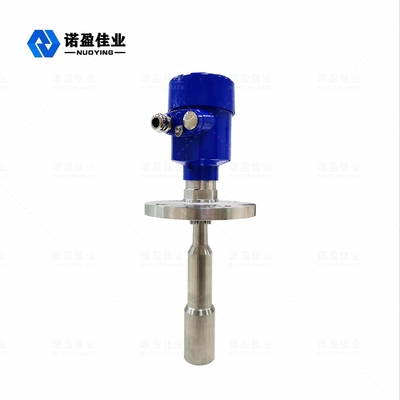

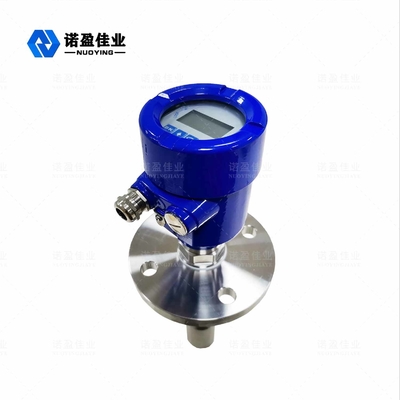

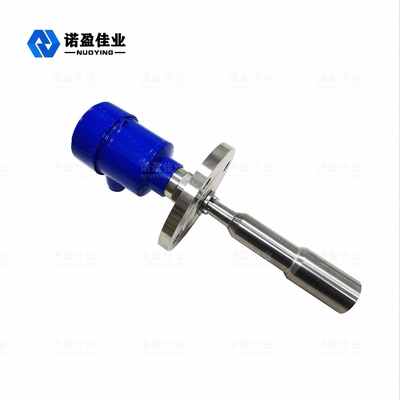

Çok Küçük Boyutlu Temassız Radar Seviye Vericisi
26GHz NYRD-806 Radar Seviye Metre
Radar seviye ölçer NYRD80X serisi sensör, maksimum ölçüm mesafesi 80 metre olan 26Hz yüksek frekanslı bir radar seviye ölçüm cihazıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemci, cihazın reaksiyon kazanı, katı depolama gibi bazı karmaşık ölçüm koşullarında kullanılabilmesi için daha yüksek hızda sinyal analizi işlemi gerçekleştirebilir.
Radar Seviye MetreTeknik parametre
Sıradan uygulama | Sıcaklık, basınç ve hafif aşındırıcı sıvı vb. |
iletim frekansı | 26GHz |
Kesinlik | 3mm |
Menzil | 30m |
Anten malzemesi | 304 316L (isteğe bağlı) |
yankı örnekleme | 100 kez/sn |
Proses sıcaklığı | -40~130℃,-40~250℃ |
Ortam nemi | 0~90% |
Çözünürlük | 1 mm |
Proses bağlantısı | Üniversal flanş |
Elektrik Arayüzü | M20×1.5, ½" NPT |
sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Besleme gücü | 24V DC 220VAC (opsiyonel) |
Güç | 3W |
Patlamaya dayanıklı sınıf | ExiaⅡCT6(opsiyonel) |
koruma sınıfı | IP67 |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlernın-ninkullanıcılar!
Radar Seviye Sayaç Ölçüm prensibi
Radar seviyesi anteni, dar bir mikrodalga darbesi yayar ve bunu anten aracılığıyla iletir.Darbe, ölçülen ortamın yüzeyine değdikten sonra, geri yansıtılır ve anten sistemi tarafından tekrar kabul edilir, sinyali elektronik devre parçasına ileterek otomatik olarak bir nesne konum sinyaline dönüştürülür (çünkü darbe yayılma hızı son derece hızlıdır, elektromanyetik dalgaların hedefe ulaşması ve alıcıya geri yansıması için geçen süre neredeyse anlıktır.)
Radar Seviye MetreTasarım özellikleri
