| Marka Adı: | NUOYINGJIAYE |
| Model Number: | NYRD801 |
| Adedi: | 1 parça |
| fiyat: | $450 to $1700 /pcs |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | 1000 adet/ön ay |

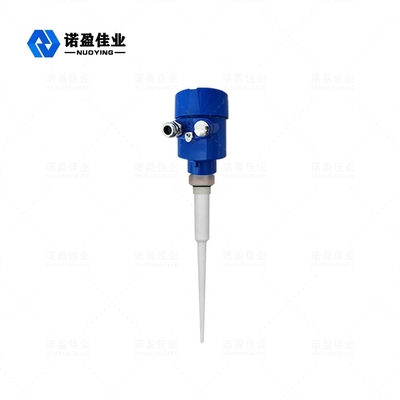

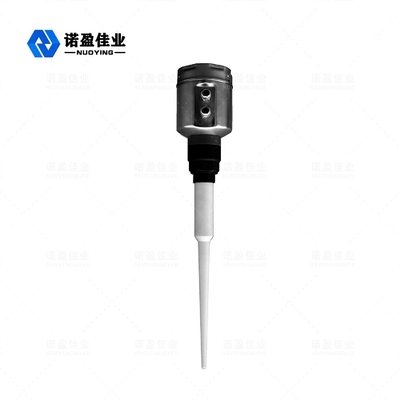

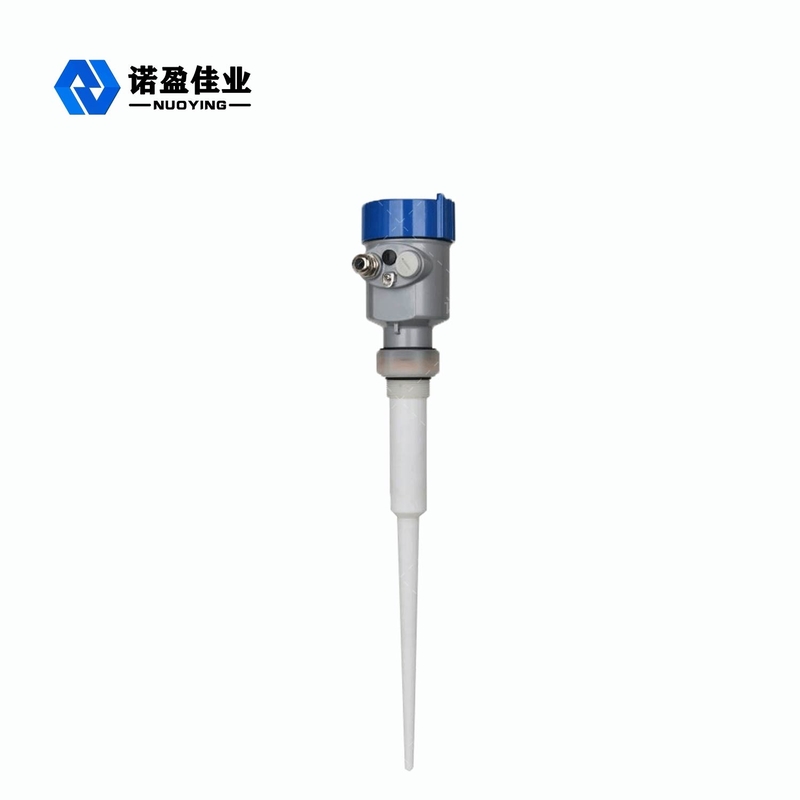

Sıcak Satış 4-20mA Sıvı 6GHz NYRD801 Radar Seviye Ölçer
6GHz NYRD801 Radar Seviye Ölçer Çalışma Prensibi
Çok düşük enerjili çok kısa mikrodalga darbeleri, anten sistemi aracılığıyla iletilir ve alınır.Radar dalgaları ışık hızında hareket eder. Çalışma süresi elektronik bileşenler aracılığıyla seviye sinyaline dönüştürülebilir.Özel bir süre uzatma yöntemi, çok kısa sürede kararlı ve doğru ölçüm sağlayabilir.Karmaşık çalışma koşullarında yanlış yankı olsa bile, en son mikroişlemci teknolojisi ve hata ayıklama yazılımı ile malzeme seviyesinin yankısı doğru bir şekilde analiz edilebilir.
Giriş:
Anten yansıyan mikro darbeyi alır ve elektronik devreye iletir.Mikroişlemci sinyali işler ve malzeme yüzeyinde mikro darbe tarafından üretilen ekoyu tanımlar.Doğru yankı sinyali tanıma, darbe yazılımı tarafından tamamlanır ve doğruluk milimetre seviyesine ulaşabilir.Malzeme yüzeyinden D mesafesi, darbe zaman yolculuğu T ile orantılıdır: D=C×T/2(C, ışık hızıdır)
Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L: L=ED.
Çıktı:
Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F (= tam ölçek) ve bazı uygulama parametreleri girilerek ayarlanır.Uygulama parametreleri, cihazı 4-20mA çıkışa karşılık gelen ölçüm ortamına otomatik olarak uyarlayacaktır.
6GHz NYRD801 Radar Seviye ÖlçerTeknik parametreler
| Sıradan uygulama | Basit işlem ile sıvı |
| Ürün modeli | NYRD801 |
| Anten malzemesi | PTFE |
| Ölçüm aralığı | 20m |
| Proses bağlantısı | İplik |
| Proses sıcaklığı | -40~+130℃ |
| Proses basıncı | -0.1~0.3MPa |
| Güç kaynağı | 24VDC(İki hat, dört hat) |
| Kesinlik | ＜0.1%FS |
| Koruma seviyesi | IP67 |
| Patlamaya dayanıklı sınıf | Exia II CT6 |
6GHz NYRD-801 Radar Seviye Ölçer Tasarım Özelliği
1.Karmaşık uygulamalar için gelişmiş mikroişlemciler ve benzersiz Echo Discovery yankı işleme teknolojisi.
2. Ortama dokunan tek radar.
3. Sıvıyı en yüksek doğrulukta ve en doğru şekilde ölçmek.
4. Yapışkan veya asılı malzeme, darbe sinyali nüfuz edebilir, ölçümü etkilemez.
5. Kolay kurulum, insan vücuduna veya çevreye zarar vermez.
6GHz NYRD801 Radar Seviye ÖlçerUygulama alanı
1. Enerji santralleri: kömür yığınları, ham kömür siloları, yakıt siloları, rezervuarlar, egzoz gazı temizleme tankları.
2.Petrol sahası: ham petrol depolama tankları, rafine petrol depolama tankları, üç fazlı ayırıcılar, çökeltme tankları, kanalizasyon tankları, petrol-su arayüzleri.
3.Metalurji: Yüksek fırın, cevher silosu, cevher kırıcı, hammadde silosu, yardımcı malzeme silosu.
4.Kimyasal: ham petrol damıtma kulesi, hammadde silosu, ara silo, reaksiyon tankı, amonyak tankı, katı silosu, ayırıcı.
5. İlaç: Çin tıbbı depolama tankı, ayırıcı, fermantasyon tankı.
6.Diğer: karıştırma tankı, çimento, kağıt, su arıtma vb.
