Ürün ayrıntıları:
|
Sıradan uygulama: | Katı, parçacık, güçlü toz ve diğer durumlar | Anten Malzemesi: | 316L |
---|---|---|---|
Ölçüm aralığı: | 15 mm | Güç kaynağı: | 24VDC(İki hat, dört hat) |
ortam sıcaklığı: | -40~+250℃ | Proses Basıncı: | -0.1~4.0MPa |
Proses bağlantısı: | dirsek, flanş | sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... |
Vurgulamak: | Korna Tipi Radar Seviye Ölçer,Katı Radar Seviye Ölçer,Radar Tipi Seviye Vericisi 26GHz |

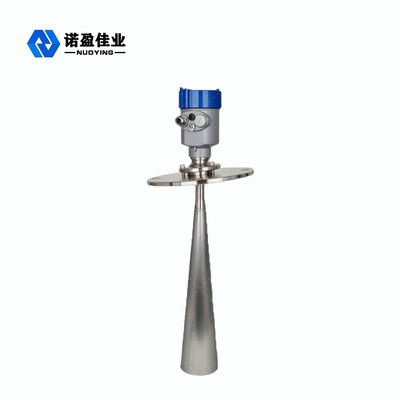

Yüksek Frekanslı Katı 26GHz NYRD808 Radar Seviye Ölçer
26GHz NYRD808 Radar Seviye Ölçer Çalışma Prensibi
Radar seviye ölçer NYRD80X serisi sensör, maksimum 80m ölçüm mesafesine sahip 26GHz yüksek frekanslı bir radar seviye ölçüm cihazıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemci daha yüksek oranlı sinyal analizi ve işleme gerçekleştirebilir, bu da cihazın reaksiyon kazanı, katı hazne ve bazı karmaşık ölçüm koşullarında kullanılabilmesini sağlar.
Radar nesne konum anteni, anten aracılığıyla aşağı doğru iletilen dar bir mikrodalga darbesi yayar.Darbe dalgası ölçülen ortamın yüzeyine değdikten sonra geri yansıtılır ve anten sistemi tarafından tekrar alınır.Sinyal elektronik devre parçasına iletilir ve otomatik olarak nesne seviyesi sinyaline dönüştürülür (Darbeler çok hızlı hareket ettiğinden bir elektromanyetik dalganın hedefine ulaşması ve alıcıya geri dönmesi için geçen süre neredeyse anlıktır).
26GHz NYRD808 Radar Seviye Ölçer Teknik Parametreler
Sıradan uygulama | Katı, parçacık, güçlü toz ve diğer durumlar |
Ürün modeli | NYRD808 |
Anten malzemesi | 316 (isteğe bağlı) |
Ölçüm aralığı | 15 mm |
Proses bağlantısı | Flanş, braket (isteğe bağlı) |
Ortam sıcaklığı | -40~+250℃ |
Proses basıncı | <2.0MPa |
Güç kaynağı | 24VDC(İki hat, dört hat) |
Kesinlik | <0.1%FS |
Koruma seviyesi | IP67 |
Patlamaya dayanıklı sınıf | Exd II BT4 |
Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
26GHz NYRD808 Radar Seviye Ölçer Tasarım Özelliği
1. Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
2. Korozyon ve köpükten pek etkilenmez;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
3. Şiddetli toz ortamı, yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkiye sahiptir.
4. Daha kısa dalga boyu, eğimli katı yüzeyler için daha iyi yansıma.
5. Küçük ışın açısı ve konsantre enerji.
6. Ölçüm kör alanı daha küçüktür ve küçük tank ölçümü için iyi sonuçlar elde edilebilir.
7. Değişken koşullarda bile daha iyi performans için yüksek sinyal-gürültü oranı.
8. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
26GHz NYRD808 Radar Seviye Ölçer Uygulama Alanı
1. Enerji santralleri: kömür yığınları, ham kömür siloları, egzoz gazı arıtma tankları, silo pompaları, kül depolama, petrol tankları vb.
2. Petrol sahası: bitmiş petrol depolama tankı, üç fazlı ayırıcı, çökeltme tankı, sondaj çamuru tankı vb.
3. Kimya endüstrisi: hammadde silosu, ara silo, reaksiyon tankı, katı silo, ayırıcı vb.
4. Metalurji: yüksek fırın, cevher silosu, cevher kırıcı, hammadde silosu, yardımcı malzeme silosu, alümina tozu silosu vb.
5. Çimento: taş silosu, hammadde silosu, kömür tozu silosu, cüruf depolama silosu, ticari beton vb.
6. Gıda maddeleri: ham şeker depolama tankları, salça depolama tankları, bira depolama tankları vb.
7. İlaçlar: ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb.
8. Kağıt: hammadde kutusu, depolama kulesi, kurutma tamburu, kimyasal malzeme depolama kutusu vb.
9. Diğer: taş ocağı, kömür madeni, çevre koruma, gemi yapımı ve diğer endüstriler.
