Ürün ayrıntıları:
|
| Sıradan uygulama: | Karıştırmadan sıvı | Anten Malzemesi: | 304 (isteğe bağlı) |
|---|---|---|---|
| Ölçüm aralığı: | 35 milyon | Orta sıcaklık: | -40~+130℃ |
| Proses Basıncı: | -0.1~4.0MPa | Proses bağlantısı: | Flanş (isteğe bağlı) |
| Anten formu: | Korna tipi | ||
| Vurgulamak: | Radar Sıvı Seviye Transmitteri,Korna Tipi Radar Sıvı Seviye Sensörü,6GHz Radar Tipi Seviye Transmitteri |
||

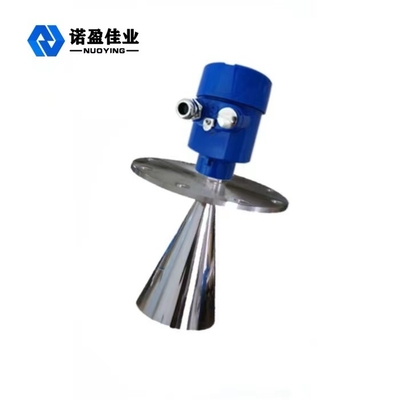

Sıcak Satış Korna Tipi Sıvı 6GHz NYRD803 Radar Seviye Vericisi
6GHz NYRD803 Radar Seviye Verici Çalışma Prensibi
Çok düşük enerjili çok kısa mikrodalga darbeleri, anten sistemi aracılığıyla iletilir ve alınır.Radar dalgaları ışık hızında hareket eder. Çalışma süresi elektronik bileşenler aracılığıyla seviye sinyaline dönüştürülebilir.Karmaşık çalışma koşullarında yanlış yankı olsa bile, en son mikroişlemci teknolojisi ve hata ayıklama yazılımı ile malzeme seviyesinin yankısı doğru bir şekilde analiz edilebilir.
Giriş:
Anten yansıyan mikro darbeyi alır ve elektronik devreye iletir.Mikroişlemci sinyali işler ve malzeme yüzeyinde mikro darbe tarafından üretilen ekoyu tanımlar.
Malzeme yüzeyinden D mesafesi, darbe zaman yolculuğu T ile orantılıdır:
D=C×T/2(C, ışık hızıdır)
Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L:
L=ED
Çıktı:
Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F (= tam ölçek) ve bazı uygulama parametreleri girilerek ayarlanır.Uygulama parametreleri, cihazı 4-20mA çıkışa karşılık gelen ölçüm ortamına otomatik olarak uyarlayacaktır.
6GHz NYRD803 Radar Seviye Verici Tasarım Özelliği
1. Akıllı radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisini ve benzersiz yankı keşfi yankı işleme teknolojisini benimser.Ürün, çeşitli karmaşık çalışma koşullarına uygulanabilir.
2. "Yanlış yankı öğrenme" işlevi, doğru ölçüm sonuçları elde etmek için cihazın birden fazla yanlış yankı koşulu altında gerçek yankıyı doğru bir şekilde tanımlamasını sağlar.
3.Çeşitli proses bağlantı modları ve algılama bileşenleri türleri, müşteri gereksinimlerine göre özelleştirilebilir.
4. Darbeli çalışma modu ile, ürün son derece düşük emisyon gücüne sahiptir ve insan vücuduna ve çevreye zarar vermeden çeşitli metal ve metal olmayan kaplara monte edilebilir.
6GHz NYRD803 Radar Seviye Verici Teknik Parametreleri
| Sıradan uygulama | Karıştırmadan sıvı |
| Anten malzemesi | 304 (isteğe bağlı) |
| Ölçüm aralığı | 35m |
| Güç kaynağı | 24VDC(İki hat, dört hat) |
| Orta sıcaklık | -40~+130℃ |
| Proses basıncı | -0.1~4.0MPa |
| Proses bağlantısı | Flanş (isteğe bağlı) |
| Ölçüm doğruluğu | %0.05-%0.1FS |
| Koruma seviyesi | IP67 |
| Patlamaya dayanıklı sınıf | Exia II CT6 |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
6GHz NYRD803 Radar Seviye Verici Uygulama Alanı
1. Enerji santralleri: Rezervuarlar, silo pompaları, buhar kepçeleri, kül depolama, yağ tankları vb.
2.Petrol sahası: Ham petrol depolama tankları, rafine petrol depolama tankları, üç fazlı ayırıcılar, çökeltme tankları, kanalizasyon tankları vb.
3.Kimyasal: Ham petrol damıtma kulesi, hammadde silosu, ara silo, reaksiyon tankı, amonyak tankı, asfalt depolama tankı vb.
4.Metalurji: Hammadde siloları, yardımcı malzeme siloları, elektrolitik hücre tampon tankları vb.
5.Su Kaynakları: Kanallar, rezervuarlar, tarım arazileri sulama vb.
6. İlaçlar: Çin ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb.
7.Su arıtma: Rezervuarlar, fosseptikler, su arıtma tankları, çökeltme tankları, derin kuyular, içme suyu şebekeleri vb.
8.Kağıt: Hammadde silosu, depolama kulesi, kurutma tamburu vb.
9.Diğer: Taş ocağı, çevre koruma ve diğer endüstriler.
