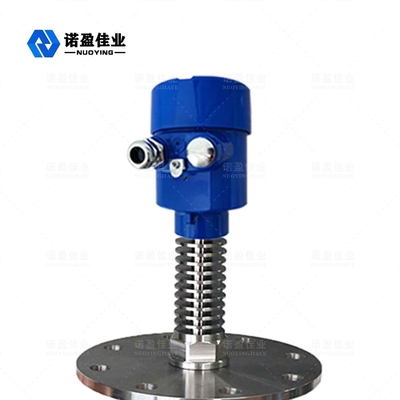

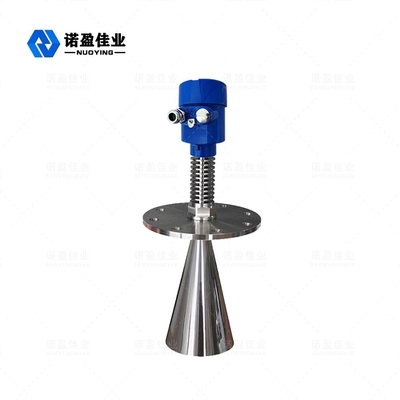

6GHz NYRD803S Radar Seviye Transmitteri 35m Sıvı Doğruluk Ölçümü

6GHz NYRD803S Radar Seviye Transmitteri 35m Sıvı Doğruluk Ölçümü
6GHz NYRD803S Radar Seviye Transmitteri 35m Sıvı Doğruluk Ölçümü 6GHz NYRD803S Radar Seviye Transmitteri 35m Sıvı Doğruluk Ölçümü

Büyük resim :  6GHz NYRD803S Radar Seviye Transmitteri 35m Sıvı Doğruluk Ölçümü

Ürün ayrıntıları:
Menşe yeri: Xi'an, Shaanxi, Çin
Marka adı: NUOYINGJIAYUE
Sertifika: CE
Model numarası: NYRD803S
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: $450 to $1700 /pcs
Ambalaj bilgileri: karton, 60cm×30cm×30cm
Teslim süresi: 7 iş günü
Ödeme koşulları: T/T
Yetenek temini: 1000 adet/ön ay

6GHz NYRD803S Radar Seviye Transmitteri 35m Sıvı Doğruluk Ölçümü

Açıklama
Sıradan uygulama: Sıvı, yüksek işlem sıcaklığı sıvısı Ölçüm aralığı: 35 milyon
Orta sıcaklık: -40~+300℃ Elektrik arayüzü: M20×1.5, 1/2 NPT
Güç kaynağı: 24VDC(İki hat, dört hat) Proses bağlantısı: Flanş (isteğe bağlı)
Proses Basıncı: -0.1~4.0MPa
Vurgulamak:

Sıvı Ölçüm Radarı Seviye Transmitteri

,

35m Radar Tank Seviye Sensörü

,

GWR Seviye Transmitteri 6GHz

Doğruluk Ölçümü 35m Sıvı NYRD803S 6GHz Radar Seviye Transmitteri





NYRD803S 6GHz Radar Seviye Vericisi Çalışma Prensibi



Radar dalgaları ışık hızında hareket eder.Çalışma süresi, elektronik bileşenler tarafından bir seviye sinyaline dönüştürülebilir.Özel bir süre uzatma yöntemi, kısa bir süre içinde kararlı ve doğru ölçümler sağlar.

Karmaşık çalışma koşulları altında sahte yankılar olması durumunda bile, seviye yankıları en son mikroişlemci teknolojisi ve hata ayıklama yazılımı ile doğru bir şekilde analiz edilebilir.

Giriş:

Anten yansıyan mikro darbeleri alır ve elektronik devreye iletir.Mikroişlemci bu sinyali işler ve malzemenin yüzeyindeki mikro darbeler tarafından üretilen ekoları tanımlar.Doğru yankı sinyali tanımlaması darbe yazılımı tarafından yapılır ve doğruluk milimetre seviyesine ulaşabilir.

Malzeme yüzeyinden D mesafesi, darbe zaman yolculuğu T ile orantılıdır:

D=C×T/2 (C, ışık hızıdır)

Boş tankın E mesafesi bilindiğinden, L seviyesi :

L=ED

çıktı:

Boş depo yüksekliğini E (= sıfır noktası), dolu depo yüksekliğini F (= tam ölçek) ve bazı uygulama parametrelerini girerek ayarlayın.Uygulama parametreleri, cihazı 4-20mA çıkışa karşılık gelen ölçüm ortamına otomatik olarak uyarlayacaktır.



NYRD803S 6GHz Radar Seviye Verici Teknik Parametreleri



Sıradan uygulama Sıvı, yüksek işlem sıcaklığı sıvısı
Anten malzemesi 304 (isteğe bağlı)
Ölçüm aralığı 35m
Güç kaynağı 24VDC(İki hat, dört hat)
Orta sıcaklık -40~+300℃
Proses basıncı -0.1~4.0MPa
Proses bağlantısı Flanş (isteğe bağlı)
Ölçüm doğruluğu %0.05-%0.1FS
Koruma seviyesi IP67
Patlamaya dayanıklı sınıf Exia II CT6
Sinyal çıkışı 4...20mA/HART/RS485/Modbus...



NYRD803S 6GHz Radar Seviye Verici Tasarım Özelliği



1.Gelişmiş mikrodalga işleme teknolojisini ve benzersiz yankı keşif yankı işleme teknolojisini benimser.Bu ürün, çeşitli karmaşık çalışma koşullarına uygulanabilir.

2. "Yanlış yankı öğrenme" işlevi, cihazın çeşitli yanlış eko koşulları altında gerçek ekoları doğru bir şekilde tanımlamasını sağlayarak doğru ölçüm sonuçları sağlar.

3.Çeşitli proses bağlantı modları ve algılama elemanı türleri, müşteri gereksinimlerine göre özelleştirilebilir.

4. Darbeli çalışma modunu kullanarak, ürün son derece düşük emisyon gücüne sahiptir ve çeşitli metal ve metal olmayan kaplara insan vücuduna ve çevreye zarar vermeden kurulabilir.



Not: Kullanıcıların özel gereksinimlerine göre tasarım ürünleri özelleştirilebilir.
