Ürün ayrıntıları:
|
| Sıklık: | 100MHZ-1.8GHZ | Ölçüm aralığı: | kablo :0-30m |
|---|---|---|---|
| tekrarlanabilirlik: | ± 3mm | Çözünürlük: | 1 mm |
| Örnekleme: | yankı 55 örnek / s | Tepki hızı: | 0.2s |
| Çıkış akımı sinyali: | 4-20mA | Kesinlik: | %0.05~0.1%FS |
| Vurgulamak: | Kılavuzlu Dalga Radar Su Seviye Sensörü,Radar Su Seviye Göstergesi,Paslanmaz Çelik Radar Tank Seviye Göstergesi |
||

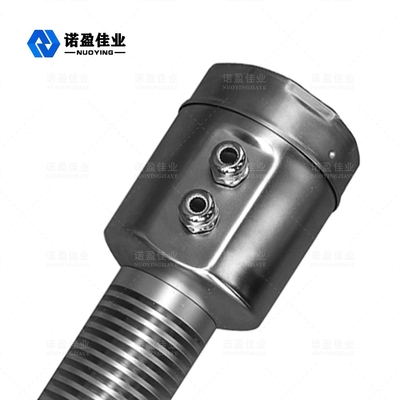

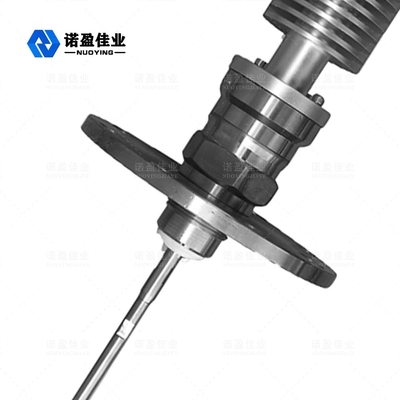

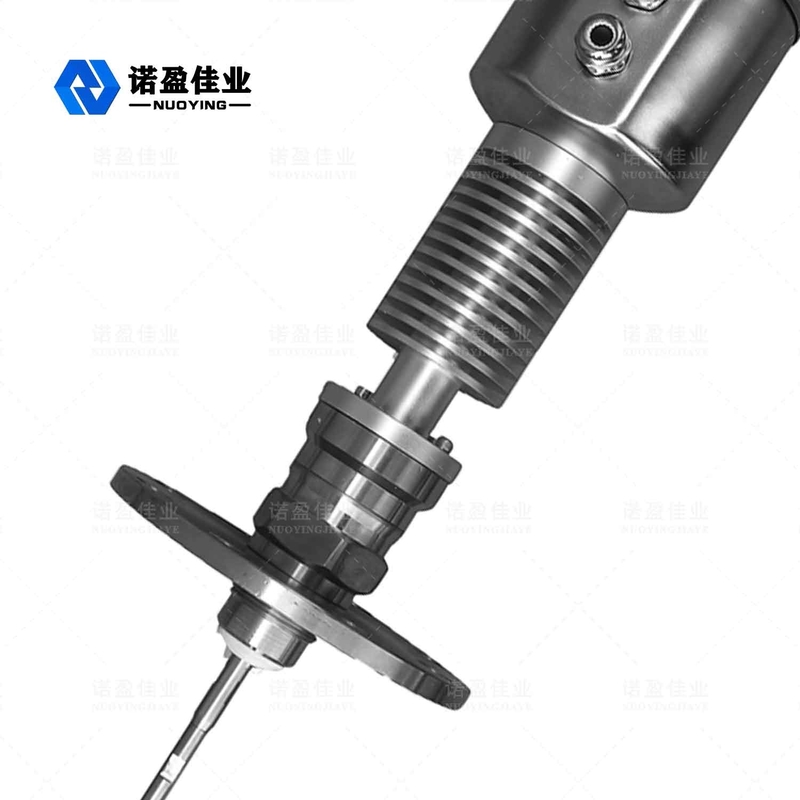

Paslanmaz Çelik NYRD705 1.8GHz Kılavuzlu Dalga Radarı Seviye Verici Su Seviye Sensörü Radarı
Paslanmaz Çelik NYRD705 1.8GHz Kılavuzlu Dalga Radarı Seviye Vericisi Çalışma prensibi
Kılavuzlu dalga radarı, algılama bileşeni (çelik kablo) boyunca yüksek frekanslı mikrodalga darbesi yayar ve ölçülen ortamla karşılaştığında, dielektrik sabitinin ani değişimi nedeniyle yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansıdı.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
Paslanmaz Çelik NYRD705 1.8GHz Kılavuzlu Dalga Radarı Seviye Vericisi Teknik Parametre
| parametreler |
Frekans: 100MHZ-1.8GHZ Ölçüm aralığı: -kablo :0-30m;çubuk, koaksiyel :0-6m Tekrarlanabilirlik: ± 3mm Çözünürlük: 1mm Örnekleme: yankı 55 örnek / s Tepki hızı: 0.2S (gerçek kullanıma bağlı olarak) Çıkış akımı sinyali: 4-20mA Doğruluk: %0.05~0.1%FS |
| İletişim arayüzü | HART iletişim protokolü |
| Proses bağlantısı |
G1-1 / 2 Flanş DN50, DN80, DN100, DN150 |
| Proses basıncı | -1 ~ 40bar |
| Güç |
Güç: 24VDC (± %10), dalgalanma voltajı: 1Vpp Güç tüketimi: maksimum 22,5mA |
| Çevre koşulları | Sıcaklık -40 ℃ ~ +80 ℃ |
| Muhafaza koruma sınıfı | IP68 |
| Patlama seviyeleri | EXiaIICT6 |
| Enstrümantasyon güç kaynağı ve sinyal çıkışı kablo bağlantısı |
İki çekirdekli blendajlı kabloyu paylaşma Kablo girişi: 2 M20 × 1.5 (kablo çapı 5 - 9mm) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlernın-ninkullanıcılar!
