Ürün ayrıntıları:
|
| modeli: | NYRD-PB-B | iletim frekansı: | 26GHz |
|---|---|---|---|
| yankı örnekleme: | 100 kez/sn | Menzil: | 40m |
| Kesinlik: | %0.05~0.1%FS | sinyal çıkışı: | 4...20mA/HART |
| Proses Sıcaklığı: | -40～+130℃ | Proses Basıncı: | -0.1～2.0MPa |
| Vurgulamak: | Vida Dişli Radar Seviye Transmitteri,Düz Panel Radar Seviye Transdüseri,Dört Telli PTFE Radar Seviye Şalteri |
||

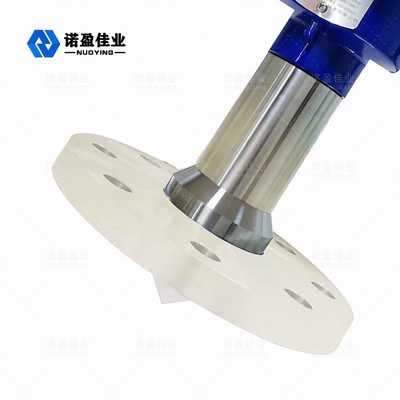

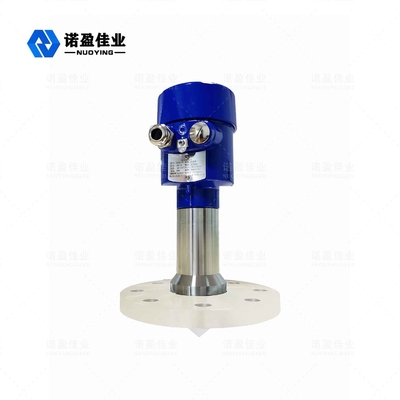

Düz Panel Radar Seviye Vericisi Dört Telli PTFE NYRD-PB-B 4Mpa Vida Dişi
PTFE NYRD-PB-B Düz Panel Radar Seviye Vericisiİşletme Prensip
Radar seviyesi anteni, anten aracılığıyla aşağı doğru iletilen dar mikrodalga darbeleri yayar.Yapışmama - katı bir malzemedeki minimum yüzey gerilimidir ve herhangi bir maddeye yapışmaz.Darbe ölçülen ortamın yüzeyine değdikten sonra geri yansıtılır ve tekrar anten sistemi tarafından alınır ve sinyal elektronik devre kısmına iletilir ve otomatik olarak seviye sinyaline dönüştürülür.Hava koşullarına dayanıklılık - plastiklerin en iyi yaşlanma ömrüne sahiptir.
Resimde gösterildiği gibi:
A.Aralık ayarı, düşük ayar (4mA)B.Yüksek ayar (20mA)C.Kör bölge aralığı
Ölçüm için referans yüzeyi: Dişin alt yüzeyi veya flanşın sızdırmazlık yüzeyi.
PTFE NYRD-PB-B Düz Panel Radar Seviye Vericisi Teknik Parametre
| modeli | NYRD-PB-B | ||||
| Sıradan uygulama | Buhar, sis, köpük, güçlü korozyon, kristalleşme, yoğuşma, yapışma vb. | ||||
| İletim frekansı | 26GHz | ||||
| yankı örnekleme | 100 kez/sn | ||||
| Anten malzemesi | PTFE+304 | PTFE | |||
| Menzil | 40m | ||||
| Kesinlik | %0.05~0.1%FS | ||||
| Besleme gücü | 24VDC(İki telli, Dört telli), 220V AC | ||||
| Güç | 3W | ||||
| Sinyal çıkışı | 4...20mA/HART | ||||
| Proses sıcaklığı | -40～+130℃ | ||||
| Proses basıncı | -0.1～2.0MPa | ||||
| Proses bağlantısı | Braket, flanş (isteğe bağlı) | ||||
| Elektrik Arayüzü | M20×1.5, ½" NPT | ||||
| Koruma sınıfı | IP 67 | ||||
| Patlamaya dayanıklı sınıf | ExiaⅡCT6 Ga, ExdⅡCT6 Gb(isteğe bağlı) | ||||
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlernın-ninkullanıcılar!
