Ürün ayrıntıları:
|
| Sıradan uygulama: | Katı toz parçacıkları | Anten formu: | Çubuk, su damlası, düz, trompet, atılan yüzey, lens |
|---|---|---|---|
| Güç kaynağı: | 24VDC | sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... |
| Ölçüm doğruluğu: | %0.05 ~ %0.1FS | prosedür bağlantısı: | vida dişi, braket, flanş, kelepçeler (isteğe bağlı) |
| Proses Sıcaklığı: | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ | Proses bağlantısı: | Diş, flanş (isteğe bağlı) |
| koruma sınıfı: | IP65, IP67, IP68 | ||
| Vurgulamak: | Akıllı Radar Seviye Göstergesi,Gaz Tankı Radarı Seviye Ölçer,26 G Radar Tank Seviye Sensörü |
||

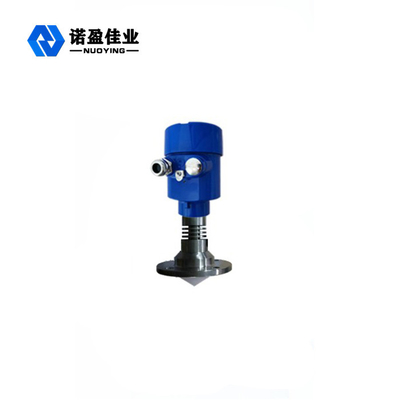

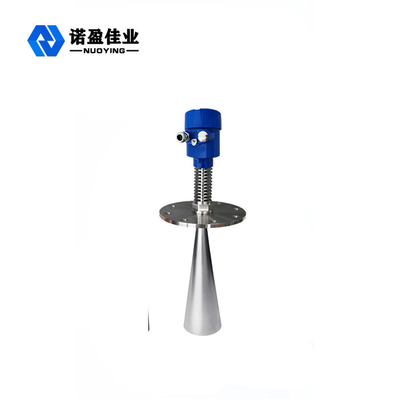

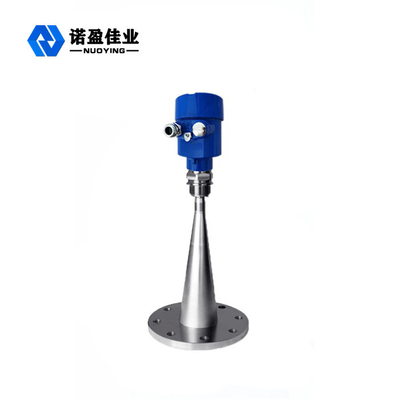

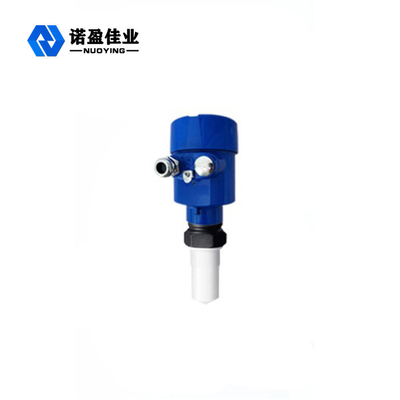

26 G Akıllı Radar Seviye Ölçer Kompleks Ölçümde Kullanılan Temassız Radar
Çalışma Prensibi26 G Akıllı Radar Seviye Ölçer
Radar seviyesi anteni, anten aracılığıyla aşağı doğru iletilen dar mikrodalga darbeleri yayar.Darbe dalgası ölçülen ortamın yüzeyine değdikten sonra geri yansıtılır ve anten sistemi tarafından tekrar alınır ve sinyal elektronik devre kısmına iletilir ve otomatik olarak seviye sinyaline dönüştürülür (çünkü darbe yayılma hızı son derece hızlıdır). , elektromanyetik dalga hedefe ulaşır ve alıcıya geri yansır, ileri geri gitme süresi neredeyse anlıktır)
Tasarım Özellikleri26 G Akıllı Radar Seviye Ölçer
◎Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
◎ korozyona ve köpüğe karşı neredeyse bağışık;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
◎ Ciddi toz ortamının yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkisi vardır.
◎ Daha kısa dalga boyu, eğimli katı yüzeylerde daha iyi yansıma.
◎ Işın Açısı küçüktür, enerji konsantredir, bu da yankı yeteneğini arttırır ve girişim nesnelerinden kaçınmaya elverişlidir.
◎ Kör alan ölçümü daha küçüktür, küçük tank ölçümü için de iyi sonuçlar elde edilir.
◎ Yüksek sinyal-gürültü oranı, dalgalanma durumunda bile daha iyi performans elde edebilir.
dalgalanmalar durumunda da daha iyi performans elde edebilirsiniz.
◎ Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
Teknik Parametreler26 G Akıllı Radar Seviye Ölçer
| Sıradan uygulama | Çeşitli sıvılar (güçlü korozyon, düşük dielektrik sabiti, karıştırma, buhar, kristalizasyon, yoğuşma, bulamaç, yüksek sıcaklık ve yüksek basınç vb.) |
| Çeşitli tozlar (kuvvetli toz, yüzen toz, çimento tozu, kireç tozu, uçucu kül, kristalleşme vb.) | |
| Çeşitli katılar (tahıl, çakıl, demir cevheri, kömür blokları vb.) | |
|
ürün modeli
|
NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87,NYRD-PB,,NYRD-SD,NYRD-TJ,NYRD-SL | |
|
Anten formu |
Çubuk, su damlası, düz, trompet, atılan yüzey, lens |
| Anten malzemesi | PTFE,304,316,PP,PFA |
| ölçüm aralığı | 10m,20m,30m,35m,40m,80m |
| ölçüm doğruluğu | %0.05~0.1%FS |
| Güç kaynağı gerilimi | 24VDC (iki telli, dört telli), 220VAC |
|
sinyal çıkışı |
4...20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ |
| Proses basıncı |
-0.1~0.3MPa,-0.1~2.0MPa,-0.1~4.0MPa, |
| prosedür bağlantısı | vida dişi, braket, flanş, kelepçeler (isteğe bağlı) |
| Elektrik arayüzü | M20*1.5,½ ″NPT |
| koruma seviyeleri | IP65,IP67,IP68(opsiyonel) |
| patlamaya dayanıklı sınıflandırma | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
