Ürün ayrıntıları:
|
| Anten Malzemesi: | PP/PVDF (isteğe bağlı) | Ölçüm aralığı: | 35 milyon |
|---|---|---|---|
| Güç kaynağı: | 24VDC(İki hat, dört hat) | Orta sıcaklık: | -40~+80℃ |
| Proses bağlantısı: | Flanş, braket (isteğe bağlı) | Proses Basıncı: | -0.1~0.3MPa |
| sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... | Sıradan uygulama: | Basit proses koşulları altında küçük kaplarda agresif sıvıların ölçümü |
| Vurgulamak: | Korozif Sıvı Radar Seviye Transmitteri,26G Radar Liquid Seviye Transmitteri,IP67 Radar Tipi Seviye Transmitteri |
||

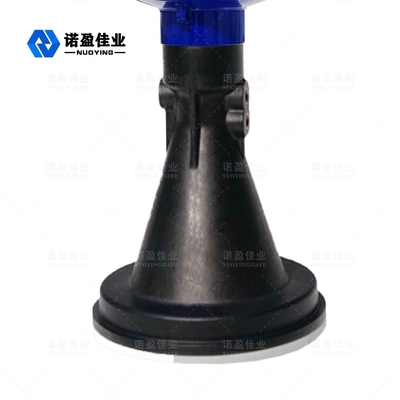

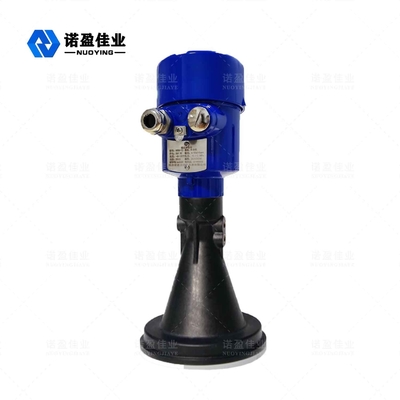

Yüksek Frekanslı Aşındırıcı Sıvı 35m IP67 NYRD87 26G Radar Seviye Vericisi
NYRD87 26G Radar Seviye Vericisi Çalışma Prensibi
Yüksek frekanslı radar seviye göstergesinin anteni son derece dar mikrodalga darbeleri yayar.Bu darbe uzayda ışık hızında yayılır ve ölçülen ortamın yüzeyiyle karşılaşır.Enerjisinin bir kısmı geri yansıtılır ve aynı anten tarafından alınır.
İletilen darbe ile alınan darbe arasındaki zaman aralığı, antenden ölçülen ortamın yüzeyine olan mesafeyle orantılıdır.Elektromanyetik dalgaların son derece yüksek yayılma hızı nedeniyle, iletilen darbe ile alınan darbe arasındaki zaman aralığı çok küçüktür (nanosaniye düzeninde) ve doğrulanması zordur.26G yüksek frekanslı radar seviye ölçer, antenden ölçülen ortamın yüzeyine olan mesafeyi daha fazla hesaplamak için iletilen darbe ile alınan darbe arasındaki zaman aralığını doğru bir şekilde tanımlayabilen özel bir ilgili çözüm teknolojisi kullanır.
NYRD87 26G Radar Seviye Verici Tasarım Özelliği
1. Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
2. Korozyon ve köpükten pek etkilenmez;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
3. Şiddetli toz ortamı, yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkiye sahiptir.
4. Daha kısa dalga boyu, eğimli katı yüzeyler için daha iyi yansıma.
5. Küçük ışın açısı ve konsantre enerji.
6. Ölçüm kör alanı daha küçüktür ve küçük tank ölçümü için iyi sonuçlar alınabilir.
7. Değişken koşullarda bile daha iyi performans için yüksek sinyal-gürültü oranı.
NYRD87 26G Radar Seviye Vericisi Teknik Parametreleri
| Sıradan uygulama | Basit proses koşulları altında küçük kaplarda agresif sıvıların ölçümü |
| Anten malzemesi | PP/PVDF (isteğe bağlı) |
| Ölçüm aralığı | 35m |
| Ölçüm doğruluğu | %0.05-%0.1FS |
| Güç kaynağı | 24VDC(İki hat, dört hat) |
| Orta sıcaklık | -40~+80℃ |

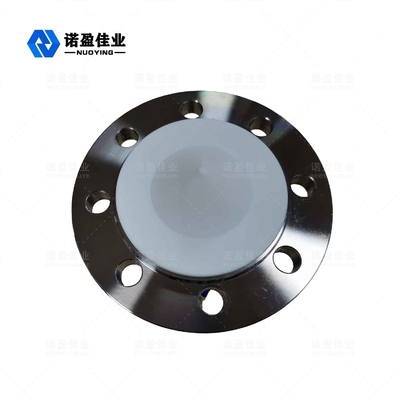

| Proses bağlantısı | Flanş, braket (isteğe bağlı) |
| Proses basıncı | -0.1~0.3MPa |
| Koruma seviyesi | IP67 |
| Patlamaya dayanıklı sınıf | Exia II CT6 (isteğe bağlı) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Not: Kullanıcıların özel gereksinimlerine göre tasarım ürünleri özelleştirilebilir.
