Ürün ayrıntıları:
|
| Anten Malzemesi: | Lens Anteni, 316L+PTFE (Opsiyonel) | Ölçüm aralığı: | 40m |
|---|---|---|---|
| Ölçüm doğruluğu: | %0.05-%0.1FS | Orta sıcaklık: | -40~+120℃、-40~+260℃ |
| Proses bağlantısı: | Flanş, braket (isteğe bağlı) | Proses Basıncı: | -0.1~2.0MPa |
| sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... | Sıradan uygulama: | Kolay kristalleşme, çiy yoğuşması, toksik, güçlü korozyon, güçlü toz, sıhhi kalite vb. |
| Vurgulamak: | Radar Seviye Transmitteri Küçük Işın Açısı,40m Temassız Radar Seviye Transmitteri,IP67 Radar Seviye Şalteri |
||

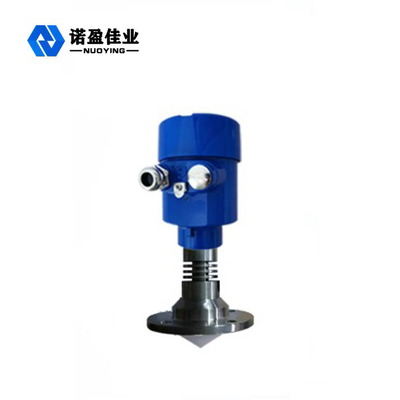

Küçük Işın Açısı 40m IP67 NYRD-TJ 26G Radar Seviye Vericisi
NYRD-TJ 26G Radar Seviye Vericisi Çalışma Prensibi
Yüksek frekanslı bir radar seviye ölçerin anteni, son derece dar bir mikrodalga darbesi yayar.Nabız uzayda ışık hızında hareket eder ve ölçülen ortamın yüzeyi ile karşılaşır.Enerjisinin bir kısmı geri yansıtılır ve aynı anten tarafından alınır.
Yayılan ve alınan darbeler arasındaki zaman aralığı, antenden ölçülen ortamın yüzeyine olan mesafeyle orantılıdır.Elektromanyetik dalgaların son derece yüksek yayılma hızı nedeniyle, iletilen ve alınan darbeler arasındaki zaman aralığı çok küçüktür (nanosaniye düzeyinde) ve belirlenmesi zordur.26G HF radar seviye ölçer, iletilen ve alınan darbeler arasındaki zaman aralığını doğru bir şekilde belirlemek için özel bir korelasyon çözüm teknolojisi kullanır, bu da antenden ölçülen ortamın yüzeyine olan mesafeyi daha da hesaplar.
NYRD-TJ 26G Radar Seviye Vericisi Teknik Parametreleri
| Sıradan uygulama | Kolay kristalleşme, çiy yoğuşması, toksik, güçlü korozyon, güçlü toz, sıhhi kalite vb. |
| Anten malzemesi | Lens Anteni, 316L+PTFE (Opsiyonel) |
| Ölçüm aralığı | 40m |
| Ölçüm doğruluğu | %0.05-%0.1FS |
| Güç kaynağı | 24VDC(İki hat, dört hat) |
| Orta sıcaklık | -40~+120℃,-40~+260℃ |
| Proses bağlantısı | Flanş, braket (isteğe bağlı) |
| Proses basıncı | -0.1~2.0MPa |
| Koruma seviyesi | IP67 |
| Patlamaya dayanıklı sınıf | Exia II CT6 (isteğe bağlı) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
NYRD-TJ 26G Radar Seviye Verici Tasarım Özelliği
1. Son derece sağlam malzemelerden üretilmiştir.
2. Gelişmiş temassız ölçümü benimseyin.
3. Sıvı ve katı ortamın seviyesini ölçün.
4. Dielektrik sabiti> 1.8 olan tüm ortamları ölçebilir.
5. Ölçüm aralığı 0...20m (35 metreye kadar uzatılabilir).
6. İki telli sistem ve döngü güç kaynağı teknolojisini benimseyen güç kaynağı voltajı ve çıkış sinyali iki çekirdekli bir kablo üzerinden iletilir.
7. Gürültü, buhar, toz, vakum ve diğer çalışma koşullarından etkilenmez.
8. Orta yoğunluk, viskozite ve sıcaklıktaki değişikliklerden etkilenmez.
