Ürün ayrıntıları:
|
| Sıradan uygulama: | Katı malzemeler, güçlü toz, kolay kristalleşme ve yoğunlaşma içeren durumlar | ürün modeli: | NYRD808 |
|---|---|---|---|
| Anten formu: | Bar tipi, su damlası tipi, plaka tipi, korna tipi, yüzey tipi, lens tipi | Ölçüm aralığı: | 70m |
| Anten Malzemesi: | PTFE, 304, 316, PP, PFA | Ölçüm doğruluğu: | %0.05~0. 1%FS |
| güç kaynakları: | 24VDC(iki telli, dört telli), 220VAC | Koruma sınıfı /IP Sınıfı: | IP67(Opsiyonel) |
| Vurgulamak: | PTFE Bar Tipi Radar Seviye Göstergesi,Piston Denge Testi Radar Seviye Transmitteri,26G Kılavuzlu Radar Seviye Sensörü |
||

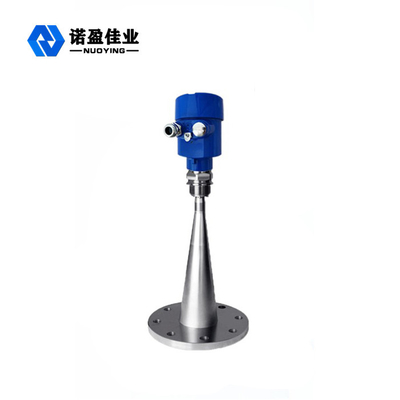

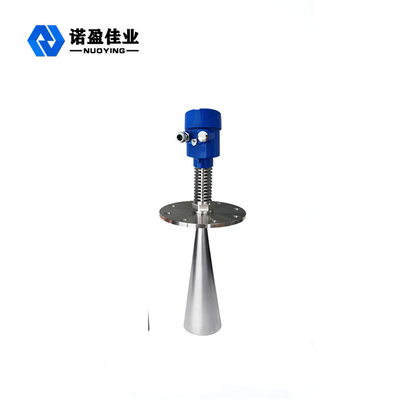

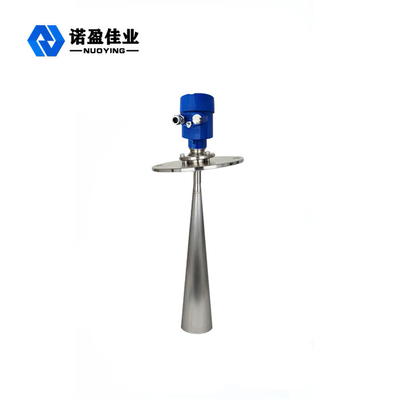

Güçlü Toz Ortamı İçin Daha Küçük Kör Alan 26G Radar Seviye Vericisi
Güçlü Toz Ortamı için Daha Küçük Kör Alan 26G Radar Seviye Vericisi profili
Radar Seviye Ölçer (NYRD808) serisi sensörler, 80 metreye kadar maksimum mesafeyi ölçen 26GHz yüksek frekanslı radar seviye ölçüm cihazlarıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemciler, sayacın reaksiyon tankları ve katı kutu gibi karmaşık ölçüm koşullarında kullanılmasını sağlayarak daha yüksek oranlı sinyal analizi ve işleme gerçekleştirebilir.
Güçlü Toz Ortamı İçin Daha Küçük Kör Alan 26G Radar Seviye Vericisinin Çalışma Prensibi
Ölçüm verileri: dişli tabanının veya flanşın sızdırmazlık yüzeyi.
Not: Radar seviyesi zamanlamasını kullanırken, en yüksek malzeme seviyesinin ölçüm kör alanına (şekilde D ile gösterilen alan) giremeyeceğinden emin olun.
Güçlü Toz Ortamı İçin Daha Küçük Kör Alan 26G Radar Seviye Vericisinin Tasarım Özellikleri
◎Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
◎ korozyona ve köpüğe karşı neredeyse bağışık;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
◎ Ciddi toz ortamının yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkisi vardır.
◎ Daha kısa dalga boyu, eğimli katı yüzeylerde daha iyi yansıma.
◎ Işın Açısı küçüktür, enerji konsantredir, bu da yankı yeteneğini arttırır ve girişim nesnelerinden kaçınmaya elverişlidir.
◎ Kör alan ölçümü daha küçüktür, küçük tank ölçümü için de iyi sonuçlar elde edilir.
◎ Yüksek sinyal-gürültü oranı, dalgalanma durumunda bile daha iyi performans elde edebilir.
dalgalanmalar durumunda da daha iyi performans elde edebilirsiniz.
◎ Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
Güçlü Toz Ortamı İçin Daha Küçük Kör Alan 26G Radar Seviye Vericisinin Teknik Parametreleri
| Sıradan uygulama | Katı malzemeler, güçlü toz, kolay kristalleşme ve yoğunlaşma içeren durumlar |
|
ürün modeli |
NYRD808 |
|
Anten formu
|
Çubuk, su damlası, düz, trompet, atılan yüzey, lens
|
| Anten malzemesi | PTFE,304,316,PP,PFA |
| ölçüm aralığı | 70m |
| ölçüm doğruluğu | %0.05~0.1%FS |
| Güç kaynağı gerilimi | 24VDC (iki telli, dört telli), 220VAC |
|
sinyal çıkışı |
4...20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~+250℃ |
| Proses basıncı |
-0.1~4.0MPa, |
| prosedür bağlantısı | flanş (isteğe bağlı) |
| Elektrik arayüzü | M20*1.5,½ ″NPT |
| koruma seviyeleri | IP67 (isteğe bağlı) |
| patlamaya dayanıklı sınıflandırma | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
