Ürün ayrıntıları:
|
| güç kaynakları: | 6-24VDC (dört telli) | Ölçüm doğruluğu: | %0.05~0. 1%FS |
|---|---|---|---|
| Elektrik arayüzü: | M20X1.5, % ~NPT | süreç bağlantısı: | Diş, braket, flanş (isteğe bağlı) |
| süreç basıncı: | oda basıncı | proses sıcaklığı: | -40~+100"C |
| sinyal çıkışı: | ...20mA/HART/RS485/Modbus. | Kabuk malzemesi: | Alüminyum, plastik |
| Vurgulamak: | 24VDC Akıllı Radar Seviye Ölçer,Radar Gaz Tankı Seviye Vericisi,Akıllı Kılavuzlu Dalga Radar Seviye Vericisi |
||

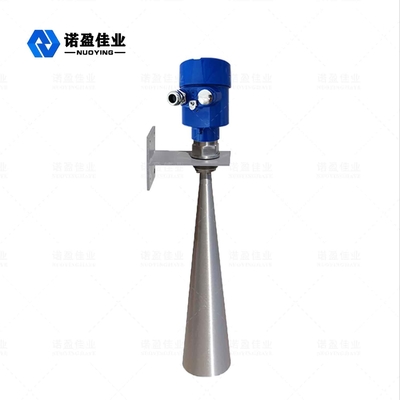

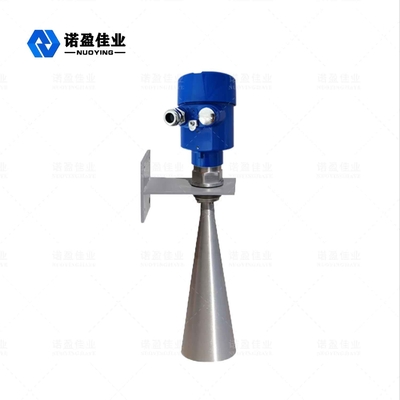

6-24VDC NYRD804 Nehir, Göl ve Shoal İçin Akıllı Radar Seviye Ölçer
Nehir, Göl ve Shoal İçin 6-24VDC NYRD804 Akıllı Radar Seviye Ölçerin Çalışma Prensibi
Radar seviyesi anteni, anten aracılığıyla aşağı doğru iletilen dar mikrodalga darbeleri yayar.Darbe dalgası ölçülen ortamın yüzeyine değdikten sonra geri yansıtılır ve anten sistemi tarafından tekrar alınır ve sinyal elektronik devre kısmına iletilir ve otomatik olarak seviye sinyaline dönüştürülür (çünkü darbe yayılma hızı son derece hızlıdır). , elektromanyetik dalga hedefe ulaşır ve alıcıya geri yansır, ileri geri gitme süresi neredeyse anlıktır)
Tasarım özellikleri6-24VDC NYRD804 Nehir, Göl ve Shoal İçin Akıllı Radar Seviye Ölçer
◎Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
◎ korozyona ve köpüğe karşı neredeyse bağışık;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
◎ Ciddi toz ortamının yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkisi vardır.
◎ Daha kısa dalga boyu, eğimli katı yüzeylerde daha iyi yansıma.
◎ Işın Açısı küçüktür, enerji konsantredir, bu da yankı yeteneğini arttırır ve girişim nesnelerinden kaçınmaya elverişlidir.
◎ Kör alan ölçümü daha küçüktür, küçük tank ölçümü için de iyi sonuçlar elde edilir.
◎ Yüksek sinyal-gürültü oranı, dalgalanma durumunda bile daha iyi performans elde edebilir.
dalgalanmalar durumunda da daha iyi performans elde edebilirsiniz.
◎ Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
Teknik Parametreleri6-24VDC NYRD804 Nehir, Göl ve Shoal İçin Akıllı Radar Seviye Ölçer
| Sıradan uygulama | Nehir, Göl Ve Shoal |
|
ürün modeli
|
NYRD804 |
|
Anten formu |
Çubuk, su damlası, düz, trompet, atılan yüzey, lens |
| Anten malzemesi | PTFE,304,316,PP,PFA |
| ölçüm aralığı | 70m |
| ölçüm doğruluğu | %0.05~0.1%FS |
| Güç kaynağı gerilimi | 6-24VDC (dört telli) |
|
sinyal çıkışı |
4...20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~+130℃ |
| Proses basıncı |
-0.1~0.3MPa,-0.1~2.0MPa,-0.1~4.0MPa, |
| prosedür bağlantısı | vida dişi, braket, flanş (isteğe bağlı) |
| Elektrik arayüzü | M20*1.5,½ ″NPT |
| koruma seviyeleri | IP65, IP67 (isteğe bağlı) |
| patlamaya dayanıklı sınıflandırma | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
