Ürün ayrıntıları:
|
| proses sıcaklığı: | -40~+130"C | süreç basıncı: | -0. -0. 1~0. 1~0. 3MPa 3MPa |
|---|---|---|---|
| süreç bağlantısı: | Diş, dirsek, flanş, sıhhi kelepçe (isteğe bağlı) | Koruma sınıfı /IP Sınıfı: | M20X1.5, % ~NPT |
| tehlikeli derecede patlamaya dayanıklı sınıf: | ExialICT6 Ga, Exd IICT6 Gb(detaylar için sertifikaya bakın) | Anten Malzemesi: | PTFE, 304, 316, PP, PFA |
| Ölçüm doğruluğu: | 10m | Sıradan uygulama: | Her türlü aşındırıcı sıvı |
| Vurgulamak: | Gaz Radar Seviye Şalteri 26G,Dişli Radar Seviye Aleti Temassız,Gaz Kılavuzlu Dalga Radar Vericisi |
||

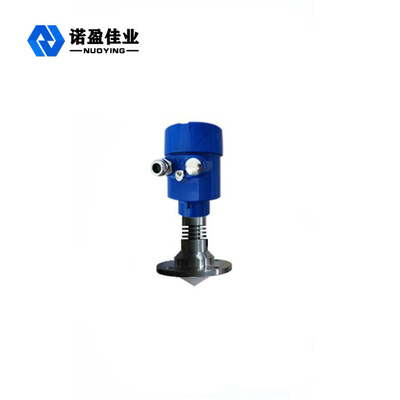

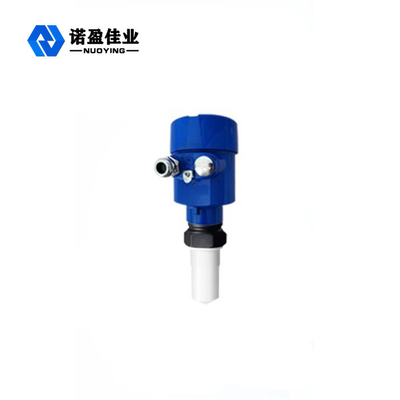

Küçük Işın Melek 26 G Akıllı Radar Seviye Vericisi NYRD805 Temassız
Küçük Işın Melek 26 G Akıllı Radar Seviye Vericisi NYRD805 Temassız çalışma prensibi
Radar seviyesi anteni, anten aracılığıyla aşağı doğru iletilen dar mikrodalga darbeleri yayar.Darbe dalgası ölçülen ortamın yüzeyine değdikten sonra geri yansıtılır ve anten sistemi tarafından tekrar alınır ve sinyal elektronik devre kısmına iletilir ve otomatik olarak seviye sinyaline dönüştürülür (çünkü darbe yayılma hızı son derece hızlıdır). , elektromanyetik dalga hedefe ulaşır ve alıcıya geri yansır, ileri geri gitme süresi neredeyse anlıktır)
Ölçüm verileri: dişli tabanının veya flanşın sızdırmazlık yüzeyi.
Not: Radar seviyesi zamanlamasını kullanırken, en yüksek malzeme seviyesinin ölçüm kör alanına (şekilde D ile gösterilen alan) giremeyeceğinden emin olun.
Tasarım ÖzellikleriKüçük Işın Melek 26 G Akıllı Radar Seviye Vericisi NYRD805 Temassız
◎Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
◎ korozyona ve köpüğe karşı neredeyse bağışık;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
◎ Ciddi toz ortamının yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkisi vardır.
◎ Daha kısa dalga boyu, eğimli katı yüzeylerde daha iyi yansıma.
◎ Işın Açısı küçüktür, enerji konsantredir, bu da yankı yeteneğini arttırır ve girişim nesnelerinden kaçınmaya elverişlidir.
◎ Kör alan ölçümü daha küçüktür, küçük tank ölçümü için de iyi sonuçlar elde edilir.
◎ Yüksek sinyal-gürültü oranı, dalgalanma durumunda bile daha iyi performans elde edebilir.
dalgalanmalar durumunda da daha iyi performans elde edebilirsiniz.
◎ Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
Teknik ParametreleriKüçük Işın Melek 26 G Akıllı Radar Seviye Vericisi NYRD805 Temassız
| Sıradan uygulama | Çeşitli sıvılar (güçlü korozyon.) |
|
ürün modeli
|
NYRD805 |
|
Anten formu |
Çubuk, su damlası, düz, trompet, atılan yüzey, lens |
| Anten malzemesi | PTFE |
| ölçüm aralığı | 10m |
| ölçüm doğruluğu | %0.05~0.1%FS |
| Güç kaynağı gerilimi | 24VDC (iki telli, dört telli), 220VAC |
|
sinyal çıkışı |
4...20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~+130℃ |
| Proses basıncı |
-0.1~0.3MPa |
| prosedür bağlantısı | vida dişi, flanş (isteğe bağlı) |
| Elektrik arayüzü | M20*1.5,½ ″NPT |
| koruma seviyeleri | IP67 (isteğe bağlı) |
| patlamaya dayanıklı sınıflandırma | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
