Ürün ayrıntıları:
|
| Sıradan uygulama: | Kolayca kristalize, çiylenmiş, güçlü aşındırıcı sıvı, toz | Anten formu: | Su Damlası Tipi |
|---|---|---|---|
| Anten Malzemesi: | PTFE | Elektrik arayüzü: | M20X1.5, % ~NPT |
| Ölçüm hassasiyeti: | %0.05~0. 1%FS | Ölçüm aralığı: | 40m |
| proses sıcaklığı: | -40~+260"C | süreç basıncı: | -0. -0. 1~2.0MPa 1~2.0MPa |
| Vurgulamak: | Çok Fonksiyonlu Radar Seviye Ölçer,Katı Beton Toz Radar Seviye Aleti,Kimyasal Radar Akıllı Seviye Vericisi |
||

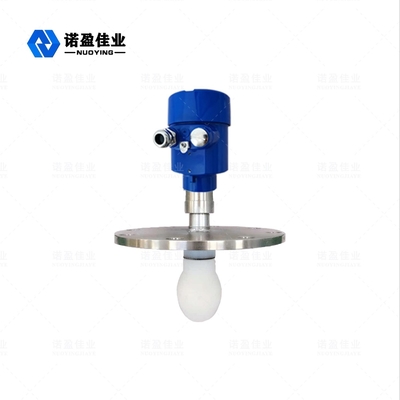

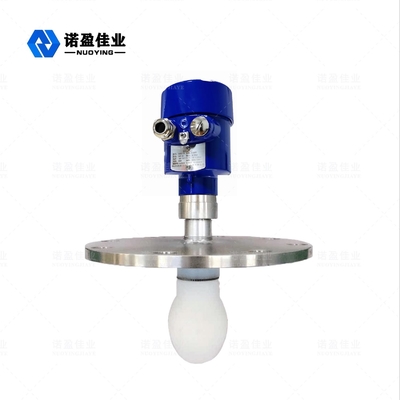

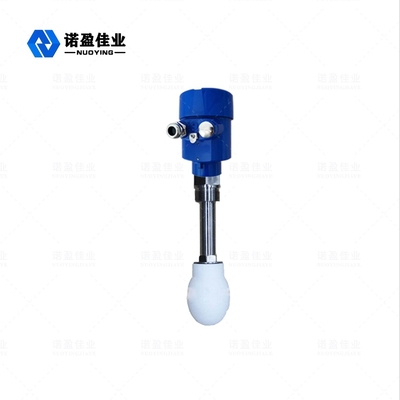

Güçlü Aşındırıcı Sıvı/Toz için NYRD SD Çok İşlevli Radar Seviye Ölçer
Güçlü Aşındırıcı Sıvı / Toz için NYRD SD Çok Fonksiyonlu Radar Seviye Ölçerin Çalışma Prensibi
Radar Seviye Ölçer SD serisi sensörler, 80 metreye kadar maksimum mesafeyi ölçen 26GHz yüksek frekanslı radar seviye ölçüm cihazlarıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemciler, sayacın reaksiyon tankları ve katı kutu gibi aşındırıcı ölçüm koşullarında kullanılmasını sağlayarak daha yüksek oranlı sinyal analizi ve işleme gerçekleştirebilir.
Fırlatmadan itibaren ultrasonik zaman farkına göre alınacağı bilinen ve ses seviyesini belirlediği bilinen Mikrodalga sinyalleri elektronik cihazlar tarafından işlenir ve son olarak nesne seviyesine değiştirilen elektrik sinyallerine dönüştürülür.
Ölçüm verileri: dişli tabanının veya flanşın sızdırmazlık yüzeyi.
Not: Radar seviyesi zamanlamasını kullanırken, en yüksek malzeme seviyesinin ölçüm kör alanına (şekilde D ile gösterilen alan) giremeyeceğinden emin olun.
Güçlü Aşındırıcı Sıvı/Toz için NYRD SD Çok İşlevli Radar Seviye Ölçer'in Tasarım Özellikleri
◎Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
◎ korozyona ve köpüğe karşı neredeyse bağışık;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
◎ Ciddi toz ortamının yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkisi vardır.
◎ Daha kısa dalga boyu, eğimli katı yüzeylerde daha iyi yansıma.
◎ Işın Açısı küçüktür, enerji konsantredir, bu da yankı yeteneğini arttırır ve girişim nesnelerinden kaçınmaya elverişlidir.
◎ Kör alan ölçümü daha küçüktür, küçük tank ölçümü için de iyi sonuçlar elde edilir.
◎ Yüksek sinyal-gürültü oranı, dalgalanma durumunda bile daha iyi performans elde edebilir.
dalgalanmalar durumunda da daha iyi performans elde edebilirsiniz.
◎ Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
Teknik ParametreleriGüçlü Aşındırıcı Sıvı/Toz için NYRD SD Çok İşlevli Radar Seviye Ölçer
| Sıradan uygulama | Kolayca kristalize, çiylenmiş, güçlü aşındırıcı sıvı, toz |
|
ürün modeli
|
|
| NYRD-SD | |
|
Anten formu
|
düz
|
| Anten malzemesi | PTFE,316L (isteğe bağlı) |
| ölçüm aralığı | 40m |
| ölçüm doğruluğu | %0.05~0.1%FS |
| Güç kaynağı gerilimi | 24VDC (iki telli, dört telli) |
|
sinyal çıkışı
|
4...20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~+260℃ |
| Proses basıncı |
-0.1~2.0MPa
|
| prosedür bağlantısı | flanş (isteğe bağlı) |
| Elektrik arayüzü | M20*1.5,½ ″NPT |
| koruma seviyeleri | IP67 (isteğe bağlı) |
| patlamaya dayanıklı sınıflandırma | Exia II CT6 Ga(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
