Ürün ayrıntıları:
|
Sıradan uygulama: | Katı toz parçacıkları | Anten formu: | Bar tipi, su damlası tipi, plaka tipi, korna tipi, yüzey tipi, lens tipi |
---|---|---|---|
Ölçüm aralığı: | 80 milyon | Ölçüm doğruluğu: | %0.05~0. 1%FS |
güç kaynakları: | 24VDC(iki telli, dört telli) | süreç bağlantısı: | flanş, kelepçe (isteğe bağlı) |
Koruma sınıfı /IP Sınıfı: | IP67(Opsiyonel) | tehlikeli derecede patlamaya dayanıklı sınıf: | ExialICT6 Ga (isteğe bağlı) |
Vurgulamak: | 26G Wise Radar Seviye Ölçer,Buhar Kristal Radar Seviye Ölçer,Kristal Radar Seviye Ölçer |

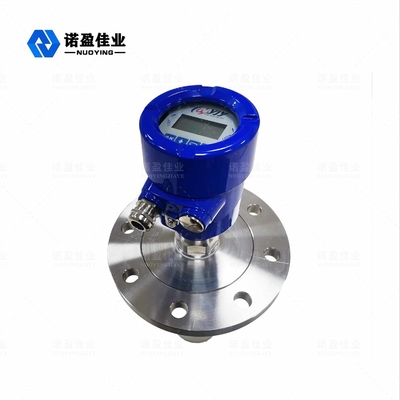

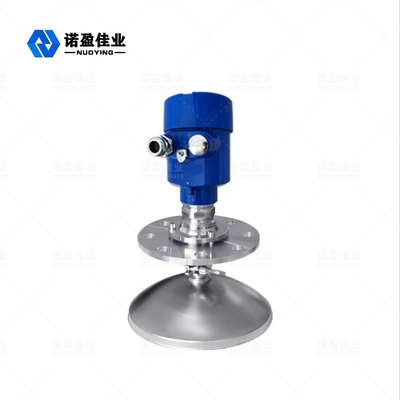

Katı Toz Parçacıkları için 26G Akıllı Yüksek Frekans Radar Seviye Ölçer NYRD 810
Katı Toz Parçacıkları NYRD 810 için 26G Akıllı Yüksek Frekans Radar Seviye Ölçer Çalışma Prensibi
Radar Seviye Ölçer (NYRD80X) serisi sensörler 26GHz'dirAnti-yüzer toz ve çimento tozu80 metreye kadar maksimum mesafeyi ölçen radar seviye ölçüm cihazları.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemciler, sayacın reaksiyon gibi karmaşık ölçüm koşullarında kullanılmasını sağlayarak daha yüksek oranlı sinyal analizi ve işleme gerçekleştirebilir.Anti-yüzer toz ve çimento tozu çalışma siteleri ve katı kutu.
Ses seviyesini belirlemek için fırlatma ile elde edilecek ultrasonik zaman farkı ile ilgili olarak, Mikrodalga sinyalleri elektronik cihazlar tarafından işlenir ve son olarak nesne seviyesi ile ilgili elektriksel işaretlere dönüştürülür.
Ölçüm verileri: dişli tabanının veya flanşın sızdırmazlık yüzeyi.
Not: Radar seviyesi zamanlamasını kullanırken, en yüksek malzeme seviyesinin ölçüm kör alanına (şekilde D ile gösterilen alan) giremeyeceğinden emin olun.
Tasarım ÖzellikleriKatı Toz Parçacıkları için 26G Akıllı Yüksek Frekans Radar Seviye Ölçer NYRD 810
◎Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
◎ korozyona ve köpüğe karşı neredeyse bağışık;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
◎ Ciddi toz ortamının yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkisi vardır.
◎ Daha kısa dalga boyu, eğimli katı yüzeylerde daha iyi yansıma.
◎ Işın Açısı küçüktür, enerji konsantredir, bu da yankı yeteneğini arttırır ve girişim nesnelerinden kaçınmaya elverişlidir.
◎ Kör alan ölçümü daha küçüktür, küçük tank ölçümü için de iyi sonuçlar elde edilir.
◎ Yüksek sinyal-gürültü oranı, dalgalanma durumunda bile daha iyi performans elde edebilir.
dalgalanmalar durumunda da daha iyi performans elde edebilirsiniz.
◎ Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
teknik parametrelernın-ninKatı Toz Parçacıkları için 26G Akıllı Yüksek Frekans Radar Seviye Ölçer NYRD 810
Sıradan uygulama | Katı toz parçacıkları |
ürün modeli
|
NYRD810 |
Anten formu | Çubuk, su damlası, düz, trompet, atılan yüzey, lens |
Anten malzemesi | 316L (isteğe bağlı) |
ölçüm aralığı | 80m |
ölçüm doğruluğu | %0.05~0.1%FS |
Güç kaynağı gerilimi | 24VDC (dört telli) |
sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Proses sıcaklığı | -40~+130℃ |
Proses basıncı | -0.1~4.0MPa, |
prosedür bağlantısı | flanş (isteğe bağlı) |
Elektrik arayüzü | M20*1.5,½ ″NPT |
koruma seviyeleri | IP67 (isteğe bağlı) |
patlamaya dayanıklı sınıflandırma | Exia II CT6(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
