Ürün ayrıntıları:
|
| Sıradan uygulama: | Kolay kristalizasyon, yoğuşma, aşındırıcı sıvı ve toz | süreç basıncı: | -0. -0. 1~2.0MPa 1~2.0MPa |
|---|---|---|---|
| Teknik parametreler sinyal çıkışı: | 4...20mA/HART/RS485/Modbus. . | Anten formu: | Düz |
| Ölçüm aralığı: | 40m | süreç bağlantısı: | Flanş (isteğe bağlı) |
| Ölçüm doğruluğu: | %0.05~0. 1%FS | güç kaynakları: | 24VDC(iki telli, dört telli) |
| Vurgulamak: | Gaz Tankı Konum Testi Radar Vericisi,Kimyasal Radar Seviye Vericisi,26G Radar Seviye Şalteri |
||

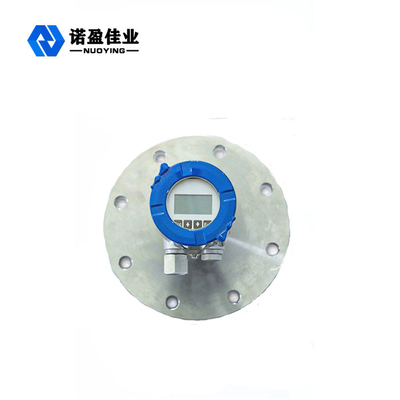

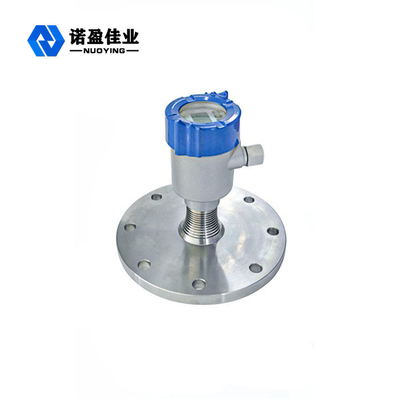

26G NYRD PB Yüksek Frekanslı Daha Kısa Dalga Boyu Akıllı Radar Seviye Vericisi
26G NYRD PB Kısa Dalga Boyu Yüksek Frekanslı Akıllı Radar Seviye Vericisinin Çalışma Prensibi
Radar Seviye Ölçer (NYRD PB) serisi sensörler, 80 metreye kadar maksimum mesafeyi ölçen 26GHz yüksek frekanslı radar seviye ölçüm cihazlarıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemciler, sayacın reaksiyon tankları ve katı hazne gibi karmaşık ölçüm koşullarında kullanılmasını sağlayarak daha yüksek oranlı sinyal analizi ve işleme gerçekleştirebilir.
Fırlatmadan itibaren sesin seviyesini belirlediği bilinen ultrasonik zaman farkına göre, Mikrodalga sinyalleri elektronik cihazlar tarafından işlenir ve son olarak nesne seviyesi ile ilgili elektrik sinyallerine dönüştürülür.
Ölçüm verileri: dişli tabanının veya flanşın sızdırmazlık yüzeyi.
Not: Radar seviyesi zamanlamasını kullanırken, en yüksek malzeme seviyesinin ölçüm kör alanına (şekilde D ile gösterilen alan) giremeyeceğinden emin olun.
Tasarım Özellikleri26G NYRD PB Yüksek Frekanslı Daha Kısa Dalga Boyu Akıllı Radar Seviye Vericisi
◎ korozyona ve köpüğe karşı neredeyse bağışık;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
◎ Daha kısa dalga boyu, eğimli katı yüzeylerde daha iyi yansıma.
◎ Işın Açısı küçüktür, enerji konsantredir, bu da yankı yeteneğini arttırır ve girişim nesnelerinden kaçınmaya elverişlidir.
◎ Kör alan ölçümü daha küçüktür, küçük tank ölçümü için de iyi sonuçlar elde edilir.
◎ Yüksek sinyal-gürültü oranı, dalgalanma durumunda bile daha iyi performans elde edebilir.
dalgalanmalar durumunda da daha iyi performans elde edebilirsiniz.
◎ Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
◎Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
◎ Ciddi toz ortamının yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkisi vardır.
Teknik parametrelernın-nin26G NYRD PB Yüksek Frekanslı Daha Kısa Dalga Boyu Akıllı Radar Seviye Vericisi
| teknik parametreler | |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus.. |
| proses sıcaklığı | -40~+260"C |
| süreç basıncı |
-0.1~2.0MPa |
| süreç bağlantısı | flanş (isteğe bağlı) |
| elektrik arayüzü | M20X1.5, % ~NPT |
| Koruma sınıfı /IP Sınıfı |
IP67(Opsiyonel) |
|
patlamaya dayanıklı sınıf |
ExialICT6 (ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
