Ürün ayrıntıları:
|
Ortam türü: | sıvı, gaz, buhar | Nominal çap: | 25mm≤DN≤1200mm |
---|---|---|---|
Nominal basınç: | PN≤25MPa | Çalışma sıcaklığı: | t≤350℃ |
Doğruluk sınıfı: | ± %0.5, ±1.0 % | boru malzemesi: | Karbon çeliği, paslanmaz çelik, diğer |
Düz boru uzunluğu: | Ön düz boru 1~3D ve arka düz boru 3~5D | Bağlantı yöntemi: | Flanş bağlantısı, alın kaynak bağlantısı |
Vurgulamak: | Kama Tipi Kütle Akış Ölçer,Yüksek Doğruluk Ölçümü Kama Debimetre,25MPa Kama Tipi Debimetre |

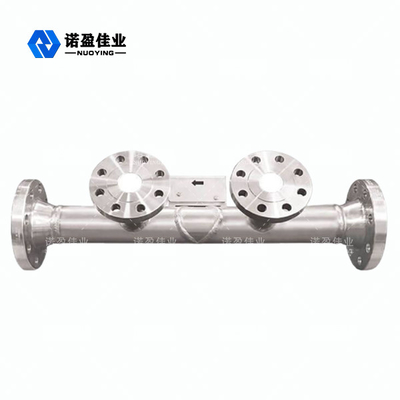

Yüksek Ölçüm Doğruluğu Kurulumu Kolay Kullanım ve Bakım NY-XX Wedge Debimetre
NY-XX Kama Debimetre Ürün Açıklaması
Kama akış ölçer, V şeklinde bir kısma elemanı ile akışı ölçen bir akış ölçerdir.Yuvarlatılmış üst açısı aşağıya doğrudur, bu da asılı parçacıklar veya viskoz sıvılar içeren sıvıların düzgün geçişine yardımcı olur ve kısma elemanının akış yukarısında durgunluk oluşturmaz.500mPa·S , bulamaç, cevher hamuru, kumlu ham petrol, kanalizasyon, ağır yağ, artık yağ ve diğer katı içeren süspansiyonların ve düşük Reynolds sayısı gibi sıvı ortamların akış ölçümü için kullanılır.Gaz ve buhar ortamının akış ölçümü için de kullanılabilir.Bu ürün, çeşitli gazlar için, özellikle kirli gaz ve doğal gazın akış ölçümü için kullanılır.
NY-XX Wedge Debimetre Tasarım Özelliği
1. "V" tipi gövde kısma parçalarının kullanılması, durgun bölgeyi ortadan kaldırabilir ve sistemin tıkanmasını önleyebilir.
2. Reynolds sayısının geniş bir uygulama alanı vardır.Reynolds sayısı 500 olduğunda, diferansiyel basınç ile akış arasındaki karesel ilişki korunur.
3. Diferansiyel basınç vericisi, çeşitli aletlerle kullanım için uygun olan 4 ila 20 mA arasında elektrik sinyalleri verebilir.
4. Kurulumu, kullanımı ve bakımı kolaydır.
5. Yüksek ölçüm doğruluğu, akış kalibrasyonunun genişletilmiş belirsizliği: ±0.5%~±0.2% (su kalibrasyonu veya yağ kalibrasyonu).
6. Uzun vadeli iyi bir kararlılığa sahiptir ve kullanıcılar tarafından sıfır hata oranı aracı olarak övülür.
7. Tek seferlik sayaç bölünmüştür ve aralık, kama (orta) değiştirilerek genişletilebilir.
8. Çeşitli stiller:
Sıradan tip: Devirme oranı 1 aralığındadır ve akış katsayısının doğrusal olmayan hatası ≤±%1'dir.
Yüksek performanslı tip: Devrilme oranı 1 içindedir: akış kalibrasyonunun genişletilmiş belirsizliği ±%0,5~±%0,2'dir
NY-XX Wedge Debimetre Teknik Parametreleri
Ürün numarası | NY-XX |
ortam türü | sıvı, gaz, buhar |
Nominal çap | 25mm≤DN≤1200mm |
Nominal basınç | PN≤25MPa |
Reynolds sayı aralığı | Kırmızı 300'e kadar düşebilir ve 106+'ya kadar çıkabilir |
Çalışma sıcaklığı | t≤350℃ |
Doğruluk sınıfı | ± %0.5, ±1.0 % |
Düz boru uzunluğu | Ön düz boru 1~3D ve arka düz boru 3~5D |
Bağlantı yöntemi | Flanş bağlantısı, alın kaynak bağlantısı |
Boru malzemesi | Karbon çeliği, paslanmaz çelik, diğer |
Basınç Seviyesi | ≤0.25MPa,≤0.6MPa …… ≤10.0MPa |
