Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı | ürün modeli: | NYRD-803 |
|---|---|---|---|
| Anten Malzemesi: | 304, | sinyal çıkışı: | Modbus |
| yankı örnekleme: | 55 kez / s | Ölçüm aralığı: | 20m (isteğe bağlı) |
| Proses bağlantısı: | flanş, (isteğe bağlı) | Elektrik arayüzü: | M20 × 1.5 (isteğe bağlı) |
| Vurgulamak: | Korna Tipi Radar Seviye Vericisi,Yankı Kılavuzlu Radar Seviye Sensörü 6g,Sıvı Flanşlı Radar Seviye Şalteri |
||

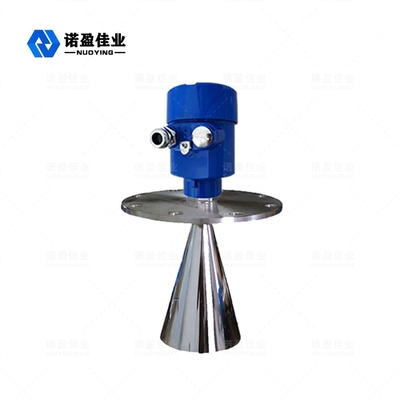

Flanş Akıllı Korna Tipi 6g Radar Seviye Ölçer Yankı Keşfi
6g Radar Seviye Ölçer Çalışma Prensibi
Anten yansıyan mikrodalga darbesini alır ve elektronik devreye iletir.Mikroişlemci sinyali işler ve malzemenin yüzeyinde mikro darbe tarafından üretilen ekoyu tanımlar.Doğru yankı sinyali tanımlaması, darbe yazılımı tarafından tamamlanır ve doğruluk milimetre seviyesine ulaşabilir.Malzeme yüzeyinden D mesafesi, darbenin zaman yolculuğu T ile orantılıdır:
D=C×T/2, burada C ışık hızıdır
Boş tankın E mesafesi bilindiğinden, nesne konumu L: L= ED
6g Radar Seviye Ölçer Teknik Parametre
| Sıradan uygulama | Basit işlemli sıvı toz (dielektrik sabiti >1.8, karıştırmalı kılavuzlu dalga tüp tipi) |
| Güçlü toz (temizleme veya toz kapağı ile donatılabilir) | |
| Katı (küçük parçacıklar, çakıllar, kum ve diğer ortamlar) | |
| Ürün modeli | NYRD803 |
| Anten formu | Bar tipi, korna tipi, hareketsiz boru |
| Anten malzemesi | PTFE,304,316 |
| yankı örnekleme | 55 kez / s |
| Ölçüm aralığı | 20m, 35m |
| Ölçüm doğruluğu | %0.05 ~ %0.1 FS |
| Güç kaynağı | 24VDC(iki telli, dört telli), 220VAC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~ +130°C,-40~ +250°C |
| Proses basıncı | -0.1~0.3MPa, -0.1~2.0MPa,-0.1~4.0MPa |
| Proses bağlantısı | Diş, dirsek, flanş, (isteğe bağlı) |
| Elektrik arayüzü | M20×1.5 , ½" NPT |
| Koruma sınıfı | IP 65, IP 67, IP 68 (opsiyonel) |
| Patlamaya dayanıklı sınıf | ExiaIICT6Ga, ExdIICT6Gb(detaylar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
