Ürün ayrıntıları:
|
| Sıradan uygulama: | sıvı, toz | ürün modeli: | NYRD803T |
|---|---|---|---|
| yankı örnekleme: | 55 kez / s | Ölçüm aralığı: | 20m, 35m |
| Güç kaynağı: | 24VDC (iki telli, dört telli) | sinyal çıkışı: | RS485/Modbus |
| Proses Sıcaklığı: | -40~ +130°C | Proses Basıncı: | -0.1~2.0MPa |
| Vurgulamak: | Akıllı 6g Radar Seviye Ölçer,Metal Olmayan Radar Seviye Ölçer 20m,Flanş Dişli Radar Seviye Şalteri |
||

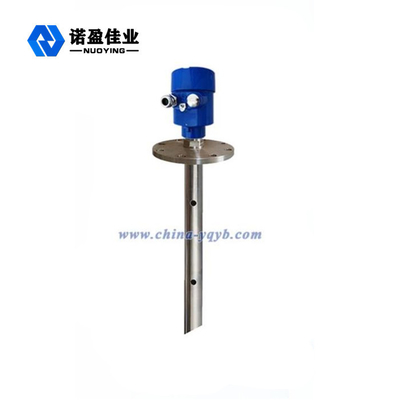

Metal Olmayan Konteynerler Flanş Dişi Akıllı 6g Radar Seviye Ölçer
6g Radar Seviye Ölçer Çalışma Prensibi
Anten yansıyan mikrodalga darbesini alır ve elektronik devreye iletir.Mikroişlemci sinyali işler ve malzemenin yüzeyinde mikro darbe tarafından üretilen ekoyu tanımlar.Doğru yankı sinyali tanımlaması, darbe yazılımı tarafından tamamlanır ve doğruluk milimetre seviyesine ulaşabilir.Malzeme yüzeyinden D mesafesi, darbenin zaman yolculuğu T ile orantılıdır:
D=C×T/2, burada C ışık hızıdır
Boş tankın E mesafesi bilindiğinden, nesne konumu L: L= ED
Boş tank yüksekliği E(= sıfır), dolu tank yüksekliği F(= tam aralık) ve bazı uygulama parametreleri girildiğinde, uygulama parametreleri sayacı otomatik olarak 4-20mA çıkışa karşılık gelen ölçüm ortamına uyarlayacaktır.
6g Radar Seviye Ölçer Teknik Parametre
| Anten malzemesi | PTFE,304,316 |
| yankı örnekleme | 55 kez / s |
| Ölçüm aralığı | 20m, 35m |
| Ölçüm doğruluğu | %0.05 ~ %0.1 FS |
| Güç kaynağı | 24VDC(iki telli, dört telli), 220VAC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~ +130°C,-40~ +250°C |
| Proses basıncı | -0.1~0.3MPa, -0.1~2.0MPa,-0.1~4.0MPa |
| Proses bağlantısı | Diş, dirsek, flanş, (isteğe bağlı) |
| Elektrik arayüzü | M20×1.5 , ½" NPT |
| Koruma sınıfı | IP 65, IP 67, IP 68 (opsiyonel) |
| Patlamaya dayanıklı sınıf | ExiaIICT6Ga, ExdIICT6Gb(detaylar için sertifikaya bakın) |
