Ürün ayrıntıları:
|
| Başvuru: | sıvılar, toz, katılar | Eşya yok.: | NYRD808 |
|---|---|---|---|
| Anten formu: | Bar tipi, su damlası tipi | Anten Malzemesi: | PTFE、304、316 |
| Ölçüm aralığı: | 35m,40m,80m | Ölçüm doğruluğu: | %0.05~0.1%FS |
| Vurgulamak: | 80m Radar Seviye Ölçer,Toz Katı Radar Seviye Ölçer 20G,Sıvı Buhar Radar Tipi Seviye Vericisi |
||

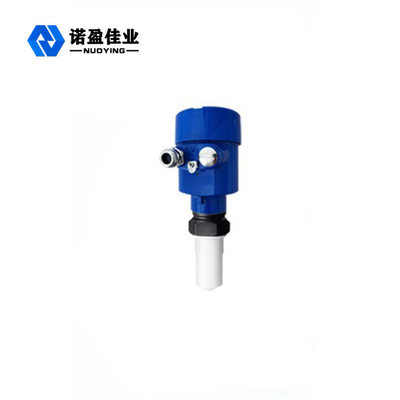

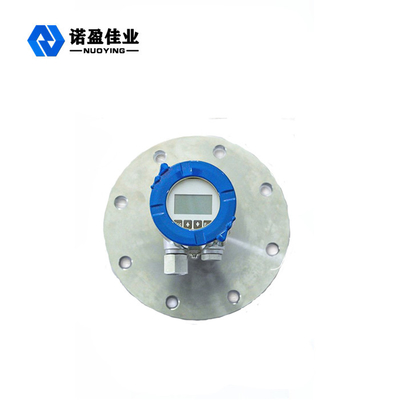

Sıvı Buhar Toz Katı için Büyük Ölçüm Aralığı 80m 20G Radar Seviye Ölçer
Çalışma prensibi
Radar nesne seviyesi anteni, pencereden mikrodalga darbeleri iletir ve bunları antenden aşağı iletir.Ölçülen ortamın yüzeyine dokunduktan sonra, darbe dalgası anten sistemi tarafından geri yansıtılır ve tekrar alınır ve sinyal elektronik devreye iletilir ve son derece hızlı yayılma hızı nedeniyle otomatik olarak nesne seviyesi sinyaline dönüştürülür. elektromanyetik dalganın hedefe ulaşması ve yansıma yoluyla alıcıya geri dönmesi için geçen süre neredeyse anlıktır).
Ölçüm verileri: dişli tabanının veya flanşın sızdırmazlık yüzeyi.
Not: Radar seviyesi zamanlamasını kullanırken, en yüksek malzeme seviyesinin ölçüm kör alanına (şekilde D ile gösterilen alan) giremeyeceğinden emin olmak gerekir.
Dsign özelliği
◎Anten çok küçük, kurulumu kolay;Temassız radar, aşınma yok, kirlilik yok.
◎Korozyon, köpük, orta yoğunluk, sıcaklık ve basınç değişikliklerinden neredeyse etkilenmez.
◎Ciddi toz ortamının yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkisi vardır.
◎Daha kısa dalga boyuna ve eğik katı bir yüzeye karşı daha iyi yansımaya sahiptir.
◎Işın Açısı küçüktür ve enerji yoğunlaşmıştır, bu da yankı yeteneğini arttırır ve girişim nesnelerinden kaçınmaya elverişlidir.
◎Ölçüm kör alanı daha küçüktür, küçük silindir ölçümü için de iyi sonuçlar elde edilir.
◎Yüksek sinyal-gürültü oranı, değişken koşullarda bile daha iyi performans sağlar.
◎Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
Teknik parametre
| Başvuru | Her türlü sıvı (güçlü korozyon, düşük dielektrik sabiti, karıştırma, buhar, kristalizasyon, yoğuşma, bulamaç, yüksek sıcaklık ve yüksek basınç vb.) |
| Her türlü toz (kuvvetli toz, yüzen toz, çimento tozu, kireç tozu, uçucu kül, kristalizasyon ve diğer durumlar) | |
| Çeşitli katılar (tahıl, küçük taşlar, demir cevheri, kömür vb.) | |
| Ürün numarası | NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87,NYRD-PB,NYRD-SD,NYRD-TJ,NYRD-SL | |

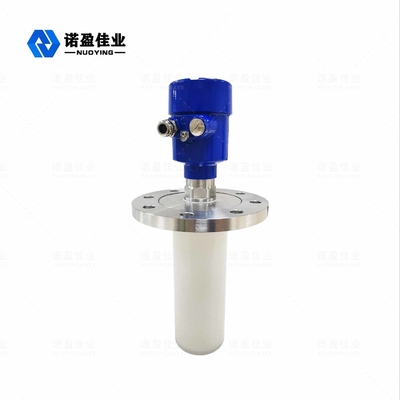

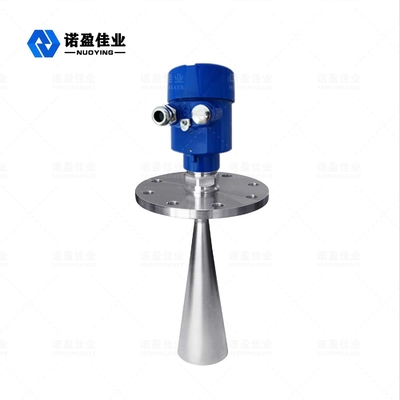

| Anten formu | Bar tipi, su damlası tipi, plaka tipi, korna tipi, yüzey tipi, lens tipi |
| Anten malzemesi | PTFE,304,316,PP,PFA |
| Ölçüm aralığı | 10m,20m,30m,35m,40m,80m |
| Ölçüm doğruluğu | %0.05~0.1%FS |
| Güç kaynağı | 24VDC (iki telli, dört telli), 220VAC |
| Sinyal çıkışı | 4-20mA/HART/RS485/Modbus... |
| proses sıcaklığı | -40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃ |
| Proses basıncı | -0.1~0.3Mpa,-0.1~2.0Mpa,-0.1~4.0Mpa, |
| Proses bağlantısı | Diş, dirsek, flanş, Sağlık kelepçesi (isteğe bağlı) |
| Elektrik arayüzü | M20x1.5,1/2”NPT |
| Koruma sınıfı | IP65,IP67,IP68(opsiyonel) |
| Patlamaya dayanıklı sınıf | ExiaIICT6 Ga,ExdIICT6 Gb(Sertifikada gösterildiği gibi) |
Başka sorularınız varsa, lütfen bizimle iletişime geçin.Taleplerinizi en kısa sürede işleme koyacağız.
