Ürün ayrıntıları:
|
| Orta: | aşındırıcı, temiz, kuru gaz | Menzil: | 300-3000SLPM |
|---|---|---|---|
| Kesinlik: | ±1％ tam ölçeğin | Tepki Süresi: | 3s'den daha iyi |
| ön ısıtma süresi: | ＜15dk | Kalibrasyon koşulları: | 0℃&101325Pa |
| Çalışma sıcaklığı: | 5 ila 55 ℃ | Maksimum çalışma basıncı: | 3 MPaG |
| Vurgulamak: | 300 SLPM Dijital Gaz Kütle Akış Ölçer,Kütle Akış Ölçer NY-M030 |
||

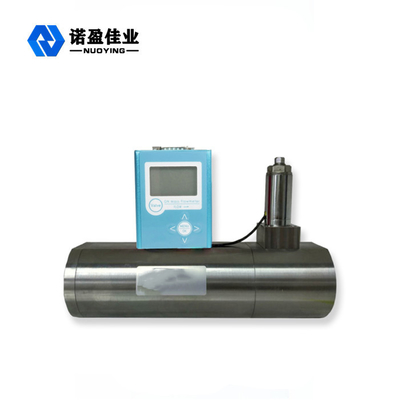

NY-M030 Serisi Dijital Kütle Akış Kontrol Cihazı ±1％ tam ölçekli aşındırıcı, temiz, kuru gaz
Tanım
NY-M030 serisi dijital ekran büyük akışlı gaz kütle akışı
kontrolör, kütle akış sensörü, termal eleman,
kütle akış kontrolörü ayar valfi ve amplifikatör devresi.kullanır
ısı iletimini değiştirmek için ısıyı aktarmak için sıvı akışı
kılcal sıcaklık dağılımının ölçülmesinin dağılım etkisi.
İlke, sıcaklık farkı ilkesini kullanmaktır.
ölçmek için kılcal ısı transferinden önce ve sonra kalorimetri
gazın kütle akışı, tarafından ölçülen akış sinyalini yükseltin
sensörü ve ardından ayarlanan voltajla karşılaştırın ve
sürüş farkı elde edildi.Ayar valfini kontrol edin ve
yapmak için kanal boyunca akışın kapalı döngü kontrolü
ayarlanan akışa eşittir.
Özellikler
● Termal prensibi kullanarak, gazın kütle akışı ortam sıcaklığındaki ve basıncındaki değişikliklerden etkilenmez.
● Borulu şönt prensibi, aralığı değiştirmek kolay ve kurulumu kolay.
● İyi sensör paketi, dış sıcaklık değişikliklerinin hassasiyetini azaltır.
● Ölçüm ve kontrol aralığı büyüktür, maksimum tam ölçek 3000ln/dak'ya ulaşabilir
● Kısa ısınma süresi, küçük sıfır sapma, yüksek ölçüm ve kontrol doğruluğu, mikro akışın ölçümü ve kontrolü için uygundur.
● Cihazla ikincil cihaz veya PLC üzerinden haberleşebilir ve işlem basittir.
● Yüksek hassasiyet: %1'den daha iyi
● Geniş ölçülebilir aralık: 2 ~ %100
● Hızlı tepki süresi, 3 saniyeden daha iyi
● Çeşitli gazlar için kullanılabilir
● Karışık gaz kalibrasyonunun düzenlenmesini sağlayabilir
Sanayi Uygulaması
● Üniversiteler / Araştırma Enstitüleri ● Otomobil İmalatı
● Çevresel İzleme ● Fotovoltaik
● Vakum Sanayi ve Kaplama ● Yakıt Pilleri
● Endüstriyel Fırınlar ● Metroloji Kalibrasyonu
● Yarı iletkenler
● Proses Gazı Ölçümü
Doğruluk Yükseltmesi
Aralık : 300 - 3000SLPM
Bunlar arasında: 300-3000 SLPM aralığı, aşağıdaki göstergeler yükseltilir:
Kütle Akışı Sıradan Doğruluk : Tam ölçeğin ± %1'i (maksimum değer)
Kütle Akış Doğruluğu : Tam ölçeğin ± %1'i (maksimum değer)
Tekrarlanabilirlik : ±(okumanın %0,1'i + tam ölçeğin %0,02'si)
Kütle Akışı Sıfır Kayması: Tam ölçeğin ± %0,2'si
Kütle Akış Açıklığı Kayması: Tam ölçeğin ± %0,3'ü
Verim
Orta gereksinimler: aşındırıcı, temiz, kuru gaz
Ortam türü: 80'den fazla gaz türü, lütfen arkaya bakın
Aralık: 300 - 3000 SLPM (detaylar için lütfen bilgi alınız)
Ölçüm ve kontrol aralığı %2~100
Görüntüleme modu: Kütle akışını göster
Doğruluk: Tam ölçeğin ±%1'i
Tekrarlanabilirlik: Tam ölçeğin ± %0,2'si
Sıfır sapma ve tam ölçek sapma %0.05 tam ölçek / ℃ / Atm
Tepki süresi: 3 saniyeden daha iyi
Ön ısıtma süresi: < 15dk
Kalibrasyon koşulları: 0 ℃ &101325Pa (isteğe bağlı diğer standart koşullar)
Çalışma sıcaklığı: 5 ila 55 °C (-20 ila 80 °C'ye kadar isteğe bağlı yüksek sıcaklık seçeneği)
Çalışma nemi: 0 ~ 95 %, yoğuşmasız
Maksimum çalışma basıncı: 3 MPaG
Minimum çalışma basıncı: Özel bir vakum kalibrasyonu gerekmiyorsa, 400 KPaA'nın üzerindeki mutlak basıncın kullanılması önerilir;diğer vakum basınçlarının özel olarak kalibre edilmesi önerilir Tam ölçekli basınç kaybı: arkadaki ayrıntılı basınç kaybı tablosuna bakın Dijital giriş/çıkış sinyali: RS485RS232MODBUS protokolü Analog giriş/çıkış sinyali: 0-5 VDC, 4-20 mA analog sinyal
Doğruluk: ±0 ekleyin.%1 tam ölçekli hatadan temel hataya
Besleme Voltajı: 12 - 30 VDC (4-20 mA çıkış için 15 - 30 VDC)
Besleme akımı: 250 mA, 1 A, 2 A (detaylar için danışınız)
Elektrik arayüzü: DB9
Sızıntı oranı (dış sızıntı): Sızıntı oranı 1 x 10-9Atm cc/s kadar düşük olabilir He
Malzeme: SS316 Paslanmaz Çelik Proses Bağlantısı: Standart G1/2 Dişi Diş
Kurulum yöntemi: konum gereksinimi yok
Koruma sınıfı: IP40
Boyut/Basınç Kaybı
| Tam Ölçekli Kütle Akış Kontrol Cihazı | Atmosfere tam ölçekli basınç kaybı (psid) egzozu | Fiziksel boyut | Bağlantı arayüzü 2 |
| 2 sccm - 50 sccm | 1.0 | 118MM Y ×79MM G ×29MM D |
G1/4 Konu(F) Opsiyonel: 3mm 6mm 8mm 10mm 1/8” 1/4” 3/8” ½” Swagelok Standart Kart Kılıfları |
| 100 sccm - 500 sccm | 1.0 | 118MM Y ×79MM G ×29MM D | |
| 1 dilim/dk | 1.5 | 118MM Y ×79MM G ×29MM D | |
| 2 dilim/dk | 3.0 | 118MM Y ×79MM G ×29MM D | |
| 5 dilim/dk | 2.0 | 118MM Y ×79MM G ×29MM D | |
| 10 dal/dk | 5.5 | 118MM Y ×79MM G ×29MM D | |
| 30 dal/dk | 20.0 | 118MM Y ×79MM G ×29MM D | |
| 50 d/dk | 2.0 | 130MM Y × 115MM G ×35MM D |
3/8''GThread(F) Opsiyonel: 3/8” 1/2” 3/4” 1” Swagelok Standart Kart Kılıfları |
| 100 s/dk | 3.2 | 130MM Y × 115MM G ×35MM D | |
| 250 s/dak | 2.4 | 130MM Y × 115MM G ×35MM D | |
| 300 s/dak | 6.5 | 130MM Y × 115MM G ×35MM D | |
| 1000 s/dak | 14.0 |
1/2''GDiş(F) Opsiyonel: 3/8” 1/2” 3/4” 1” Swagelok Standart Kart Kılıfları |
|
| 1500 s/dak | 17.0 | ||
| 2000 s/dak | 28.6 | ||
| 3000 s/dak | 28.6 | ||
|
1, Başka bir düşük basınç kaybı serisi kütle akış kontrolörü. 2, Beswick, Swagelok, Parker, yüzey contası, hızlı bağlantı parçaları ve yüksük adaptörleri ile uyumludur ve ayrıca kullanıcı gereksinimlerine göre VCR, SAE bağlantı parçaları ile uyumludur. 3, Buna-N yüzey contası 1/8''NPT iç dişliye. |
|||
