Ürün ayrıntıları:
|
| Sıradan uygulama: | yüksek sıcaklık, basınç ile sıvı | ürün modeli: | NYRD705 |
|---|---|---|---|
| yankı örnekleme: | 55 kez/s | Proses Sıcaklığı: | -40~ +500°C |
| Elektrik arayüzü: | M 20×1.5 , ½" NPT | Proses Basıncı: | （-0.1~4.0）MPa |
| Patlamaya dayanıklı sınıf: | ExiaIICT6Ga(sertifikalara bakın) | Anten formu: | tek kablo, tek çubuk (isteğe bağlı) |
| Vurgulamak: | Tek Kablo Akıllı Radar Seviye Vericisi,Kılavuzlu Dalga Sıvı Radar Seviye Ölçer |
||

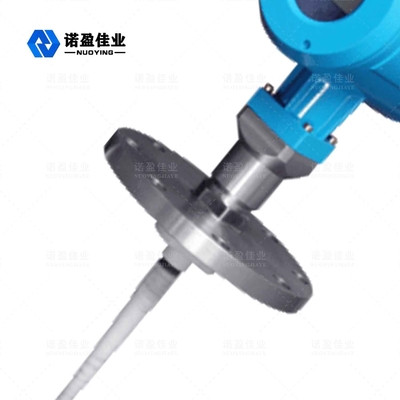

Yüksek Sıcaklık Sıvısı İçin Akıllı Kılavuzlu Dalga Radar Seviye Vericisi
çalışma prensibi Yüksek Sıcaklık Sıvısı İçin Akıllı Kılavuzlu Dalga Radar Seviye Vericisi
Kılavuzlu dalga radar seviye göstergesi elektromanyetik darbeler ilettiğinde, kılavuzlu dalga kablosunun üstünden geçtiğinde, verici uca yakın olduğu için yanlış bir yankı üretecektir ve yanlış yankıyı filtreleyerek parazit ortadan kaldırılabilir.Elektromanyetik darbe dalga kılavuzunda aşağı doğru yayıldığında, sinyal ölçülen ortamın yüzeyine ulaştığında, yankının bir kısmı yansıtılacak ve yankı eğrisinde bir adım değişikliği oluşturulacaktır.Sinyalin başka bir kısmı, kayıp sürekli olarak iletilene kadar aşağı doğru ilerlemeye devam edecektir.Sıvı seviyesi göstergesi, sıvı seviyesi yankısı ile üst emisyon yankısı arasındaki zaman farkını saptar.Bu zaman farkına göre akıllı sinyal işlemci sıvı seviyesinin yüksekliğini hesaplayabilir.
tasarım özellikleriYüksek Sıcaklık Sıvısı İçin Akıllı Kılavuzlu Dalga Radar Seviye Vericisi
◎Kılavuzlu dalga radar nesne seviyesi ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery Echo işleme teknolojisi, temas ölçümü, yüksek doğrulukta ölçüm, daha doğru ölçüm dener.Ayrıca güdümlü dalga radarı olan radar, ortam sıcaklığı ve adezyon gibi dış ortamlardan etkilenmez.
◎70-X serisi kılavuzlu radar nesne seviye ölçer, çok yönlü bağlantı modları ve algılama modülü tipleri nedeniyle çok yönlü karmaşık çalışma koşulları ve uygulamaları için uygundur.Örneğin: yüksek sıcaklık, yüksek basınçlı ve düşük dielektrik sabit ortam.
◎Darbe çalışma moder, düşük emisyon gücü, çok çeşitli aşındırıcı, metal olmayan kaplara ve insan vücuduna ve çevresindeki çevreye zarar vermeyen paslanmaz çelik olmayan kaplara monte edilebilir.
teknik parametresiYüksek Sıcaklık Sıvısı İçin Akıllı Kılavuzlu Dalga Radar Seviye Vericisi
| Sıradan uygulama | Sıvı (yapışma, yüksek sıcaklık ve yüksek basınç, Dahili ısıtma Bobini, merdiven, yüzer plaka) |
| Toz (uçucu kül, kireçtaşı tozu) | |
| Katı (küçük parçacıklar, tahıl, çakıl, kum) | |
| Ürün modeli | NYRD701 |
| anten formu | Kablo tipi, çubuk tipi, çift kablo tipi, çift çubuk tipi, dalga kılavuzu tüp tipi |
| anten malzemesi | 304, 316 |
| yankı örnekleme | 55 kez / sn |
| Ölçüm aralığı | 6m, 30m |
| Ölçüm doğruluğu | %0,05 ~ %0,1 FS |
| Güç kaynağı | 24VDC(iki telli, dört telli), 220VAC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~ +130°C, -40~ +250°C,-40~ +500°C |
| Proses basıncı | -0,1~2,0MPa,-0,1~4,0MPa |
| Proses bağlantısı | Diş, braket, flanş, kelepçe (isteğe bağlı) |
| Elektrik arabirimi | M20×1,5 , ½" NPT |
| Koruma sınıfı | IP 65, IP 67, IP 68 |
| Patlamaya dayanıklı kalite | ExiaIICT6Ga, ExdIICT6Gb(ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
