Ürün ayrıntıları:
|
| Sıradan uygulama: | sıvı, katı, toz | ürün modeli: | NYRD703 |
|---|---|---|---|
| yankı örnekleme: | 55 kez/s | Proses Sıcaklığı: | -40~ +150°C |
| Elektrik arayüzü: | M20×1.5 , ½" NPT | Proses Basıncı: | （-0.1~4.0）M Pa |
| Patlamaya dayanıklı sınıf: | EXiaIICT6 Ga | Anten formu: | çift kablo |
| Vurgulamak: | Toz Kılavuzlu Dalga Radar Seviye Vericisi,Sıvı Kılavuzlu Dalga Radar Seviye Ölçer,30m Katı Radar Seviye Ölçer |
||

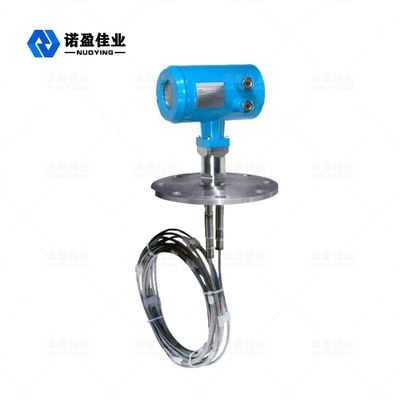

Sıvı Katı Toz için 30m Ölçüm Aralığı Kılavuzlu Dalga Radar Seviye Ölçer
Sıvı Katı Toz için 30M Ölçüm Aralığı Kılavuzlu Dalga Radar Seviye Ölçer'in çalışma prensibi
Kılavuzlu dalga radarı, algılama bileşeni (çelik kablo veya çelik boru) boyunca yayılan yüksek frekanslı mikrodalga darbeleri yayar.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.Gerçek malzeme seviyesi değeri, gönderilen darbenin zamanı ve radar seviye ölçer tarafından kaydedilen alınan darbenin zamanı ile hesaplanabilir.
Tasarım özellikleriSıvı Katı Toz için 30M Ölçüm Aralığı Kılavuzlu Dalga Radar Seviye Ölçer
◎Kılavuzlu dalga radar nesne seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery Echo işleme teknolojisi, temas ölçümü, yüksek doğrulukta ölçüm, daha doğru ölçüm girişiminde bulunur.Ayrıca güdümlü dalga radarı olan radar, ortam sıcaklığı ve yapışma gibi dış ortamlardan etkilenmez.
◎70-X serisi kılavuzlu dalga radar nesne seviye ölçer, çok yönlü bağlantı modları ve algılama modülü türleri sayesinde çok yönlü karmaşık çalışma koşulları ve uygulamaları için uygundur.Örneğin: yüksek sıcaklık, yüksek basınçlı ve düşük dielektrik sabit ortam.
◎Darbe çalışma modu, düşük emisyon gücü, çok çeşitli aşındırıcı, metal olmayan kaplara ve paslanmaz çelik olmayan, insan vücuduna ve çevresine zarar vermez.
Teknik parametreSıvı Katı Toz için 30M Ölçüm Aralığı Kılavuzlu Dalga Radar Seviye Ölçer
| Sıradan uygulama | Sıvı (yapışma, yüksek sıcaklık ve yüksek basınç, Dahili ısıtma Bobini, merdiven, yüzer plaka) |
| Toz (uçucu kül, kireçtaşı tozu) | |
| Katı (küçük parçacıklar, tane, çakıl, kum) | |
| Ürün modeli | NYRD701 |
| Anten formu | Kablo tipi, çubuk tipi, çift kablo tipi, çift çubuk tipi, dalga kılavuzlu tüp tipi |
| Anten malzemesi | 304, 316 |
| yankı örnekleme | 55 kez / s |
| Ölçüm aralığı | 6m, 30m |
| Ölçüm doğruluğu | %0.05 ~ %0.1 FS |
| Güç kaynağı | 24VDC(iki telli, dört telli), 220VAC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| Proses basıncı | -0.1~2.0MPa,-0.1~4.0MPa |
| Proses bağlantısı | Diş, dirsek, flanş, kelepçe (isteğe bağlı) |
| Elektrik arayüzü | M20×1.5 , ½" NPT |
| Koruma sınıfı | IP 65, IP 67, IP 68 |
| Patlamaya dayanıklı sınıf | ExiaIICT6Ga, ExdIICT6Gb(detaylar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
