| Marka Adı: | NUOYINGJIAYE |
| Model Numarası: | NYRD86 |
| Moq: | 1 parça |
| fiyat: | $638.58 /pcs |
| Ödeme Şartları: | T/T, D/A, D/P, L/C, Western Union |
| Tedarik Yeteneği: | 1000 adet/ayda |

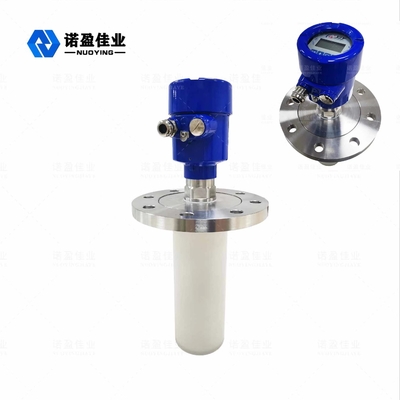

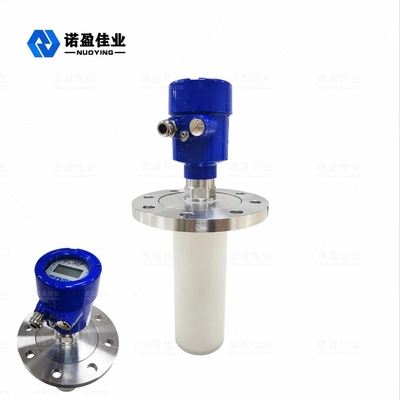

Hızlı ve doğru ölçümler için yüksek frekanslı 26G radar seviyesinde verici
26G Radar Seviye Ölçücüsünün Çalışma İlkeleri
Radar yatay anten, anten üzerinden aşağıya aktarılan dar bir mikrodalga darlığı yayar.Dövme, ölçülecek ortam yüzeyiyle temas halinde anten sistemine yansıtılır., ve sinyal otomatik olarak elektronik departmanına iletilmesi için bir seviye sinyali haline dönüştürülür (pulsün son derece hızlı yayılması nedeniyle,Elektromanyetik dalganın hedefe ulaşması ve yansıma yoluyla alıcıya geri dönmesi için gereken zaman neredeyse anlık).
26G Radar Seviye Ölçücüsünün Teknik Parametreleri
|
Tipik Uygulamalar |
Güçlü korozyon, kondensat sıvısı |
|
Ürün modeli |
NYRD86 |
|
Anten Tipi |

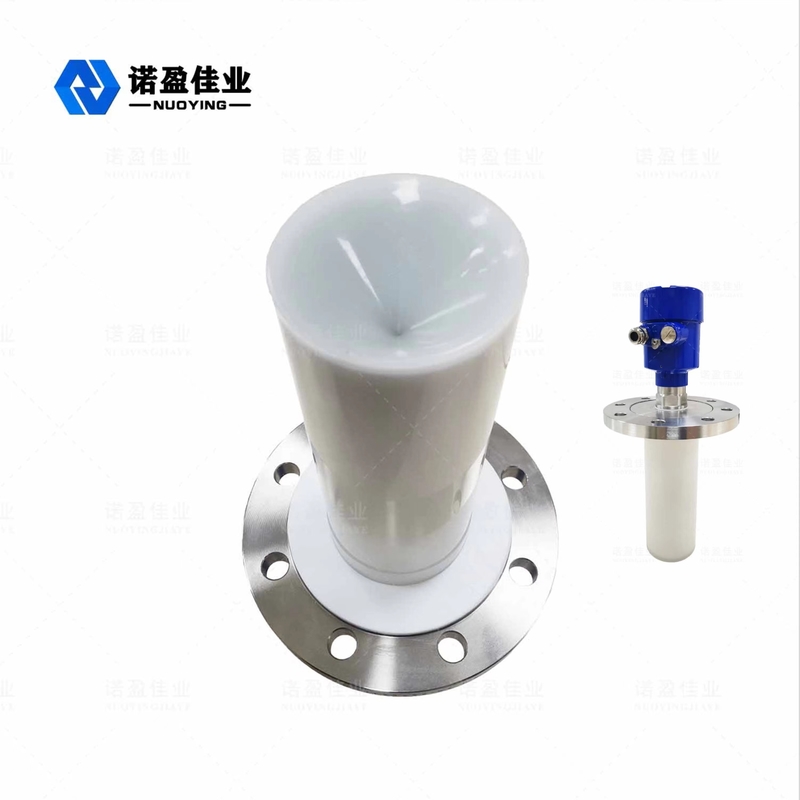

Boynuz tipi, cilalanmış yüzey tipi |
| Anten malzemesi | PTFE, 304, PFA |
| Ölçme aralığı | 10 metre, 20 metre, |
| Ölçüm Doğruluğu | 0.05%~0.1% F. S. |
| Güç kaynağı | 24VDC (iki tel, dört tel), 220VAC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus |
| Süreç sıcaklığı | - 40 ~ + 1200 °C |
| Süreç Basıncı | - 0.1~4.0MPa |
| Süreç Bağlantısı | Fil, flens (ihtiyaç duyulmaz) |
| Elektrikli arayüz | M20×1.5, 1/2"NPT |
| Koruma Derecesi | IP65, IP67, IP68 (ihtiyaç duyulmaz) |
| Patlama geçirmez derecesi | Exia II CT6 Ga, Exd II CT6 Gb (detaylar için sertifikaya bakın) |
Not: Özel ürünler kullanıcıların özel gereksinimlerine göre tasarlanabilir!
26G Radar Seviye Ölçücüsü Tasarım Özellikleri
Küçük anten boyutu, kurulumu kolaydır; temassız radar, aşınma yok, kirlilik yok.
Neredeyse korozyondan ve köpükten uzak; Orta yoğunluk, sıcaklık ve basınç değişikliğinden etkilenmez.
Şiddetli toz ortamı, yüksek frekanslı seviye ölçümünün çalışmasına çok az etki eder.
Daha kısa dalga uzunluğu, eğimli katı yüzeyler için daha iyi yansıma.
Işık açısı küçüktür ve enerji yoğunlaşır, bu da sadece yankı yeteneğini arttırmakla kalmaz, aynı zamanda müdahaleden kaçınmaya da yardımcı olur.
Ölçüm kör alanı daha küçüktür ve küçük tank ölçümleri için iyi sonuçlar elde edilir.
Yüksek sinyal-gürültü oranı, dalgalanmalar durumunda bile daha iyi performans elde edebilir.
Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
