Ürün ayrıntıları:
|
| Ölçüm aralığı: | 0~40m | Anten Malzemesi: | PTFE 304 |
|---|---|---|---|
| Anten Tipi: | çubuk tipi | Ölçüm doğruluğu: | %0,05~%0,1 F.S |
| tipik uygulamalar: | Karıştırma, kristalleştirme, yoğunlaştırma sıvısı | Proses Sıcaklığı: | - 40~+260 ℃ |
| Proses bağlantısı: | Diş, dirsek, flanş, sıhhi kelepçe (isteğe bağlı) | Koruma sınıfı: | IP67 (isteğe bağlı) |

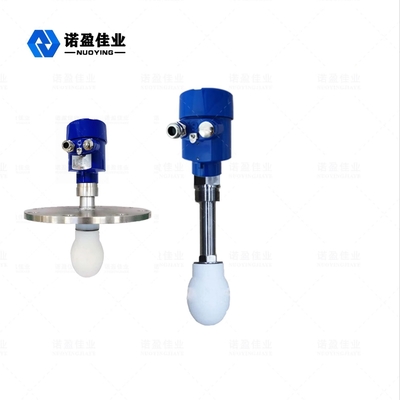

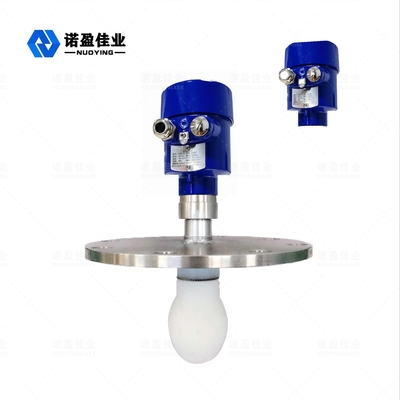

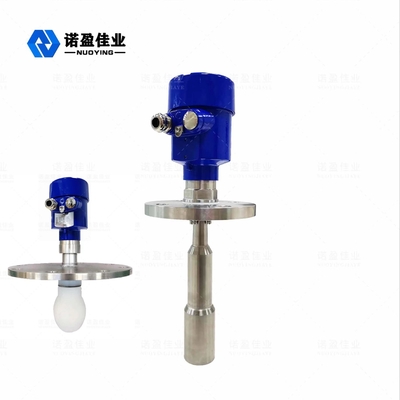

NYRD-SD 26G Damlacık Anten PTFE Alüminyum Döküm Kabuk Aralığı 0-40m
26G NYRD-SD Radar Çalışma Prensibi
Radar yatay anteni, anten aracılığıyla aşağı doğru iletilen dar mikrodalga darbeleri yayar.Darbe dalgası test edilen ortamın yüzeyine değdiğinde geri yansıtılır ve anten sistemi tarafından tekrar alınır.Bu sinyal elektronik devre bölümüne iletilir ve otomatik olarak yatay sinyale dönüştürülür (darbenin aşırı hızlı yayılma hızından dolayı elektromanyetik dalganın hedefe ulaşması ve yansımadan sonra alıcıya dönmesi için gereken süre neredeyse anlıktır) .
26G NYRD-SD Radar Teknik Parametreleri
|
tipik uygulamalar |
Karıştırma, kristalleştirme, yoğunlaştırma sıvısı |
|
ürün modeli |
NYRD-SD |
|
Anten Tipi |
çubuk tipi, su damlası tipi |
| Anten Malzemesi | PTFE, 304 |
| Ölçüm aralığı | 0~40m |
| Ölçüm doğruluğu | %0,05~%0,1 F.S |
| Güç kaynağı | 24VDC (iki telli, dört telli), 220VAC |
| Sinyal Çıkışı | 4... 20mA/HART/RS485/Modbus |
| Proses Sıcaklığı | - 40~+1200 ℃ |
| Proses Basıncı | - 0.1~4.0MPa |
| Proses Bağlantısı | iplik, braket, flanş (isteğe bağlı) |
| Elektrik Arayüzü | M20×1,5, 1/2"NPT |
| Koruma Sınıfı | IP65, IP67, IP68 (isteğe bağlı) |
| Patlamaya Dayanıklı Sınıf | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ayrıntılar için sertifikaya bakın) |
Açıklama: Özelleştirilmiş ürünler, kullanıcıların özel gereksinimlerine göre tasarlanabilir!
26G NYRD-SD Radar Tasarım Özellikleri
Küçük anten boyutu, kurulumu kolay;Radar, aşınma ve kirlilik ile temas yok.
Neredeyse hiç korozyon ve kabarma yok;Ortalama yoğunluk, sıcaklık ve basınç değişimlerinden etkilenmez.
Ağır toz ortamının, yüksek frekanslı sıvı seviyesi ölçerin çalışması üzerinde çok az etkisi vardır.
Dalga boyu ne kadar kısa olursa, eğimli katı yüzey üzerindeki yansıma o kadar iyi olur.
Hızlı açı küçüktür ve enerji konsantredir, bu da yalnızca yankı yeteneğini artırmakla kalmaz, aynı zamanda paraziti önlemeye de yardımcı olur.
Ölçüm kör alanı küçüktür ve küçük tankları ölçerken iyi sonuçlar alınır.
Dalgalanmalarda bile, yüksek sinyal-gürültü oranı daha iyi performans sağlayabilir.
Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
