Ürün ayrıntıları:
|
| Ölçüm aralığı: | 0~20m | tipik uygulamalar: | Karıştırma, yoğunlaştırması kolay, büyük buhar |
|---|---|---|---|
| Anten Malzemesi: | PTFE | ürün modeli: | NYRD-PB |
| Anten Tipi: | düz plaka tipi | Ölçüm doğruluğu: | %0,05~%0,1 F.S |
| Güç kaynağı: | 24VDC (iki telli, dört telli), 220VAC | Proses Basıncı: | - 0.1~4.0MPa |

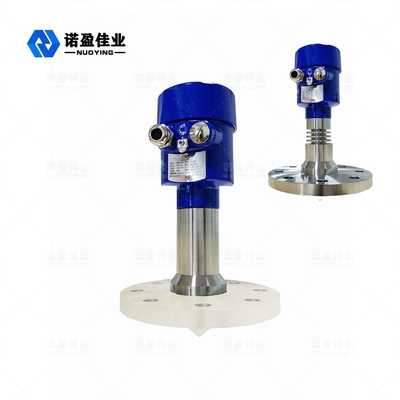

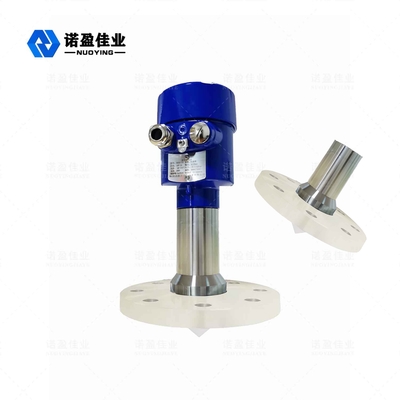

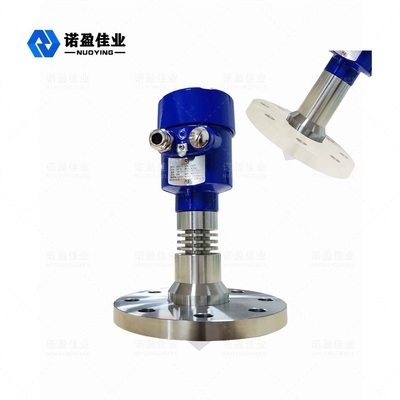

NYRD-PB 26G Düzlemsel Anten PTFE Ölçüm Aralığı 0-40m Düz Tip
26G NYRD-PB Radar Çalışma Prensibi
Radar yatay anteni, anten aracılığıyla aşağı doğru iletilen dar mikrodalga darbeleri yayar.Darbe dalgası test edilen ortamın yüzeyine değdiğinde geri yansıtılır ve anten sistemi tarafından tekrar alınır.Bu sinyal elektronik devre bölümüne iletilir ve otomatik olarak yatay sinyale dönüştürülür (darbenin aşırı hızlı yayılma hızından dolayı elektromanyetik dalganın hedefe ulaşması ve yansımadan sonra alıcıya dönmesi için gereken süre neredeyse anlıktır) .
26G NYRD-PB Radar Teknik Parametreleri
|
tipik uygulamalar |
Karıştırma, yoğunlaştırması kolay, büyük buhar |
|
ürün modeli |
NYRD-PB |
| Anten Tipi | düz plaka tipi |
| Anten Malzemesi | PTFE, 304 |
| Ölçüm aralığı | 0~20m |
| Ölçüm doğruluğu | %0,05~%0,1 F.S |
| Güç kaynağı | 24VDC (iki telli, dört telli), 220VAC |
| Sinyal Çıkışı | 4... 20mA/HART/RS485/Modbus |
| Proses Sıcaklığı | - 40~+1200 ℃ |
| Proses Basıncı | - 0.1~4.0MPa |
| Proses Bağlantısı | iplik, flanş (isteğe bağlı) |
| Elektrik Arayüzü | M20×1,5, 1/2"NPT |
| Koruma Sınıfı | IP67, IP68 (isteğe bağlı) |
| Patlamaya Dayanıklı Sınıf | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ayrıntılar için sertifikaya bakın) |
Açıklama: Özelleştirilmiş ürünler, kullanıcıların özel gereksinimlerine göre tasarlanabilir!
26G NYRD-PB Radar Tasarım Özellikleri
Kolay kurulum için küçük anten boyutu;radarla temas yok, aşınma ve kirlenme yok
Neredeyse hiç korozyon ve kabarma yok;ortalama yoğunluk, sıcaklık ve basınçtaki değişikliklerden etkilenmez
Ağır toz ortamının HF seviye ölçerin çalışması üzerinde çok az etkisi vardır.
Dalga boyu ne kadar kısa olursa, eğimli bir katı yüzey üzerindeki yansıma o kadar iyi olur.
Küçük hızlı açı ve yoğunlaştırılmış enerji yalnızca geri dönüş kabiliyetini iyileştirmekle kalmaz, aynı zamanda paraziti önlemeye de yardımcı olur.
Küçük ölçüm kör alanı, küçük tankları ölçerken iyi sonuçlar alınabilir.
Dalgalanmalarda bile, yüksek sinyal-gürültü oranı daha iyi sonuçlar verebilir.
Yüksek frekans, katıları ve düşük dielektrik sabiti ortamı ölçmek için en iyi seçimdir.
