| Marka Adı: | NUOYING |
| Model Numarası: | NYRD86 |
| Moq: | 1 bilgisayar |
| fiyat: | $160~$480/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | ayda 1000 adet |
26 GHz Fabrika Radar Seviyesi Göndericisi, IP67 ve Patlama Dayanıklı Korosif Sıvı Temassız Ölçüm için
NYRD86 26GHz Radar Seviye GöndericisiÜrün Tanımı
NYRD86 Radar seviye vericisi, maksimum ölçüm mesafesine 80 metre ulaşan 26 GHz yüksek frekanslı bir radar seviye ölçüm cihazıdır.ve yeni hızlı mikroprosesör daha yüksek hızlı sinyal analizi ve işleme yapabilir, böylece cihaz bazı karmaşık ölçüm koşulları için kullanılabilir.
NYRD86 26GHz Radar Seviye GöndericisiÇalışma prensibi
Radar seviyesindeki anten, dar mikrodalga darbelerini yayar ve bu darbeler antenin aşağıya doğru aktarılır.geri yansıtılır ve tekrar anten sistemi tarafından alınır, ve sinyal elektronik devre parçasına iletilir ve otomatik olarak bir seviye sinyali haline dönüştürülür (çünkü darbe yayılma hızı son derece hızlıdır,Elektromanyetik dalga hedefe ulaşır ve alıcıya yansıtılır.(Geriye ve geriye gitmek için gereken zaman neredeyse anlık).
NYRD86 26GHz Radar Seviyesi Göndericisi Tasarım Özellikleri
1Antenin boyutu küçük, kurulumu kolaydır; temassız radar, aşınma yok, kirlilik yok.
2. korozyona ve köpüğe karşı neredeyse bağışık; Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
3Ciddi toz ortamı, yüksek frekanslı seviye ölçümcünün çalışmasına çok az etkisi vardır.
4Daha kısa dalga uzunluğu, eğimli katı yüzeylerde daha iyi yansıma.
5Yayla açısı küçüktür, enerji yoğunlaşır, bu da yankı yeteneğini arttırır ve müdahale nesnelerinden kaçınmaya yardımcı olur.
6Küçük tank ölçümleri için kör alanın ölçümü daha küçüktür, bu da iyi sonuçlar elde eder.
7Yüksek sinyal-gürültü oranı, dalgalanmalar durumunda bile daha iyi performans elde edebilir.
Değişiklikler durumunda daha iyi performans elde edebilirsiniz.
8Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
NYRD86 26GHz Radar Seviye Göndericisi Tipik Uygulamalar
1Çeşitli sıvılar (güçlü korozyon, düşük dielektrik sabit, karıştırma, buhar, kristalleşme, yoğunlaşma, gübre, yüksek sıcaklık ve yüksek basınç, vb.)
2Her türlü toz (güçlü toz, yüzen toz, çimento tozu, kireç tozu, uçan kül, kristalleşme vb.)
3Çeşitli katı maddeler (taneler, çakıllar, demir cevheri, kömür vb.)
NYRD86 26GHz Radar Seviye GöndericisiTeknik parametreler
| Tipik uygulama | Güçlü koroziv sıvı |
| Gönderim sıklığı | 26GHz |
| Ürün modeli | NYRD86 |
| Anten tipi | Çubuk tipi |
| Anten malzemesi | PTFE |
| Ölçme aralığı | 20m |
| Ölçüm doğruluğu | ±5 mm |
| Güç kaynağı | 24VDC |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Süreç sıcaklığı | -40~130°C |
| Süreç basıncı | -0,1~1,0MPa |
| Prosedür bağlantısı | Flanş |
| Koruma seviyesi | IP67 |
| Patlama geçirmez sınıf | Exia II CT6 Ga, Exd II CT6 Gb |
Not: Ürünler kullanıcıların özel gereksinimlerine göre özelleştirilebilir.

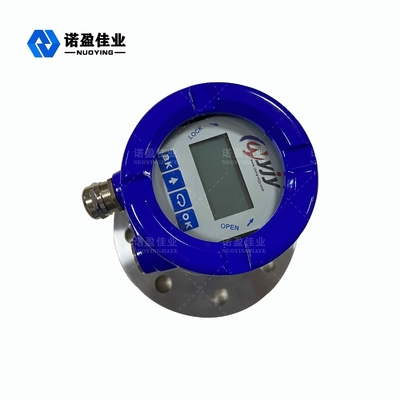

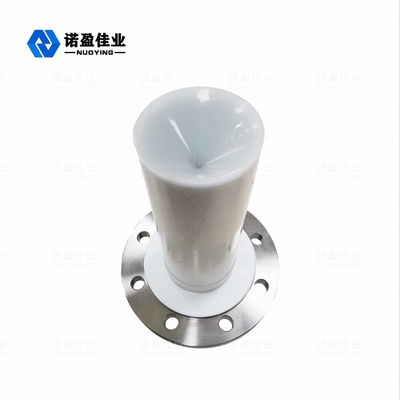

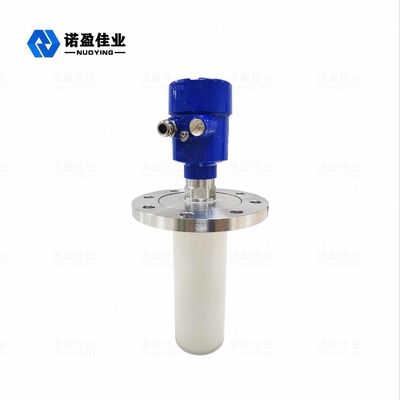

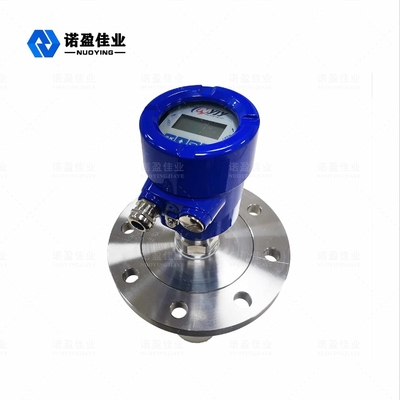

NYRD86 26GHz Radar Seviye Göndericisi Resimler
