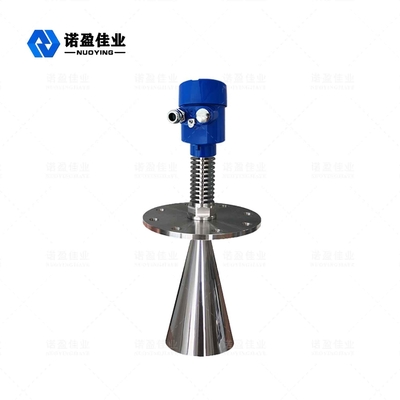

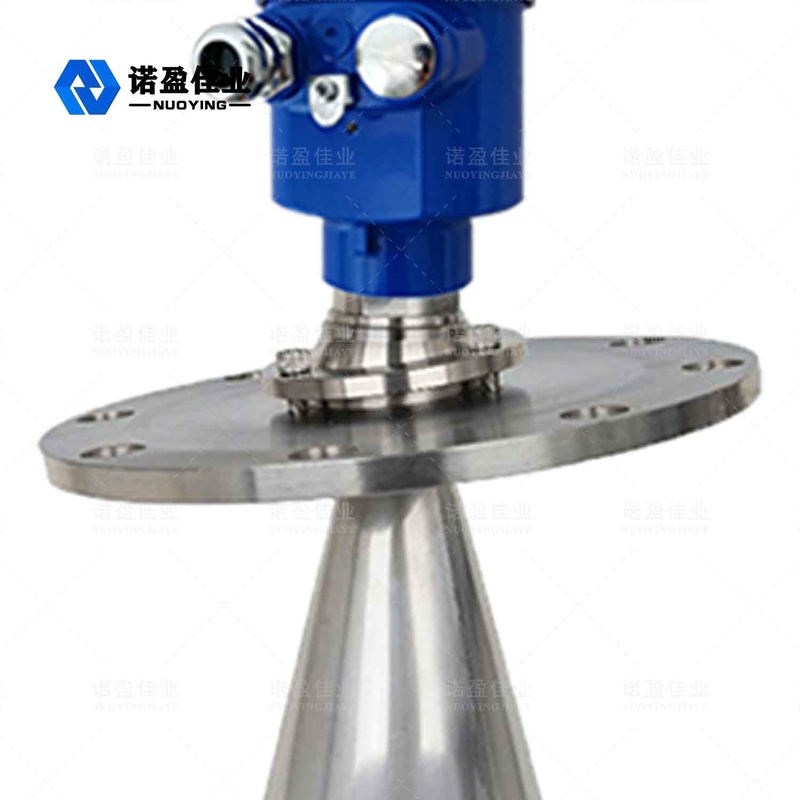

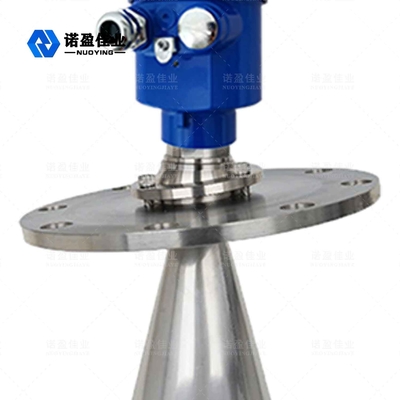

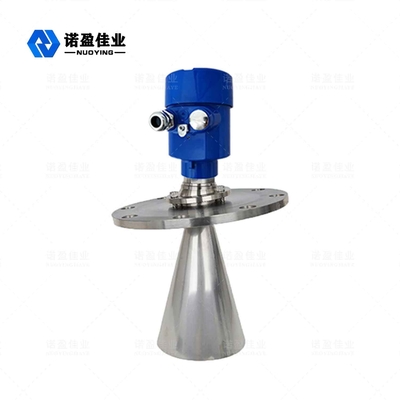

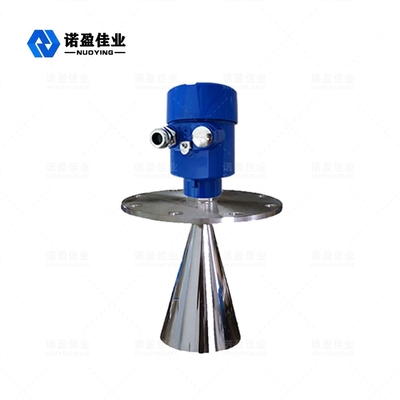

Nuoying NYRD-804 Radar Seviye GöndericisiGenel bakış
Ürün parametreleri
Tipik uygulama
Koroziv sıvı
Anten malzemesi
304
Ölçme aralığı
35m
Güç kaynağı
24VDC ((İki hat, dört hat)
Orta sıcaklık
-40~+150°C
Süreç basıncı
-0,1~2,0MPa
Süreç bağlantısı
Dönüş flensleri
Sinyal çıkışı
4...20mA/HART/RS485/Modbus...
Ürün Tanımı
6GHz NYRD804 Radar Seviyesi Göndericisi Çalışma Prensibi
Çok düşük enerjiye sahip çok kısa mikrodalga darbeleri anten sistemi aracılığıyla iletilir ve alınır. Işık hızı. Çalışma süresi elektronik bileşenler aracılığıyla seviye sinyaline dönüştürülebilir. Bu yöntem çok kısa bir sürede istikrarlı ve doğru bir ölçüm sağlayabilir. Karmaşık çalışma koşullarında sahte yankı olsa bile, malzeme seviyesinin yankısı En son mikroprosesör teknolojisi ve hata ayıklama yazılımı. Giriş: Anten yansıyan mikro darbeleri alır ve elektronik devreye aktarır. ve malzeme yüzeyinde mikro darbeler tarafından üretilen yankıyı tanımlar. Puls yazılımı, ve doğruluk milimetre seviyesine ulaşabilir. Malzeme yüzeyinden D mesafesi, puls zaman yolculuğu T'ye orantılıdır: D=C×T/2 ((C ışık hızıdır) Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L: L=E-D Çıktı: Boş tank yüksekliği E (= sıfır noktası), tam tank yüksekliği F (= tam ölçek) ve bazı uygulama parametrelerini girerek ayarlanır. Uygulama parametreleri, cihazı 4-20mA çıkışa karşılık gelen ölçüm ortamına otomatik olarak uyarlar.
6GHz NYRD804 Radar Seviyesi İleticisi Tasarım Özelliği
1Akıllı radar seviye ölçüm cihazı gelişmiş mikrodalga işleme teknolojisini ve eşsiz yankı keşfi yankı işleme sistemini kullanıyor. Ürün çeşitli karmaşık çalışma koşullarına uygulanabilir. 2"Yalan yankı öğrenme" işlevi, enstrümanın çoklu yanlış yankı altında gerçek yankıyı doğru bir şekilde tanımlamasını sağlar. ölçüm sonuçlarını doğru elde etmek için. 3Müşteri gereksinimlerine göre çeşitli süreç bağlantı modları ve algılama bileşenleri türleri özelleştirilebilir. 4.Puls çalışma moduyla, ürün son derece düşük emisyon gücüne sahiptir ve çeşitli metal ve metal olmayanlara monte edilebilir insan vücudu ve çevreye zarar vermeden.
6GHz NYRD804 Radar Seviye İletici Uygulama Alanı
1Elektrik santralleri: Rezervuarlar, silo pompaları, buhar şişeleri, kül depolama, petrol tankları vb. 2Petrol sahası: Ham petrol depolama tankları, rafine edilmiş petrol depolama tankları, üç fazlı ayırıcılar, çökme tankları, kanalizasyon tankları, sondaj çamurları Tanklar, vb. 3Kimyasal: Ham petrol damıtma kulesi, ham madde silo, ara silo, reaksiyon tankı, amonyak tankı, asfalt depolama tankı, vb. 4Metallürji: ham madde siloları, yardımcı malzemeler siloları, elektrolitik hücre tampon tankları vb. 5Su Kaynakları: Kanallar, rezervuarlar, tarım arazileri sulama, nehir su seviyesi izleme, ani sel uyarısı, kentsel sel, vb. 6Gıda ürünleri: Meyve suyu fabrikası, süt fabrikası, ham şeker deposu, domates pastası deposu, bira fabrikası deposu vb. 7İlaçlar: Çinli ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb. 8Su arıtma: Su depoları, çukurlar, su arıtma tankları, çökeltme tankları, derin kuyular, içme suyu ağları vb. 9Kağıt: hammadde silosu, depolama kulesi, kurutma davulları, kimyasal malzeme depolama silosu vb. 10Diğerleri: Madencilik, kömür madeni, çevre koruma, gemi yapımı ve diğer endüstriler.
