Güçlü korozyon sıvısı için dalga radar seviyesi ölçer

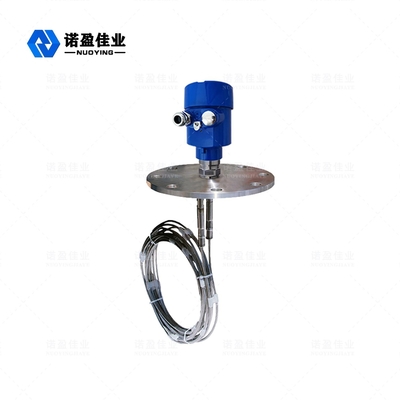

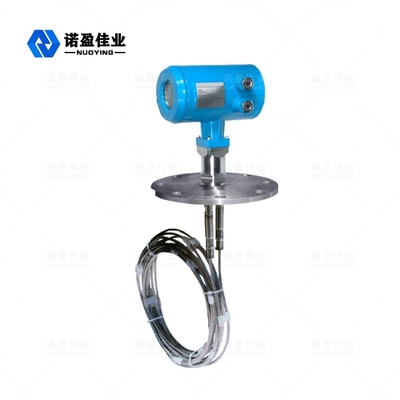

NYRD-703 Radar Seviye GöndericisiGenel bakış
Ürün parametreleri
Tipik uygulama
Düşük dielektik sabit sıvı
Anten malzemesi

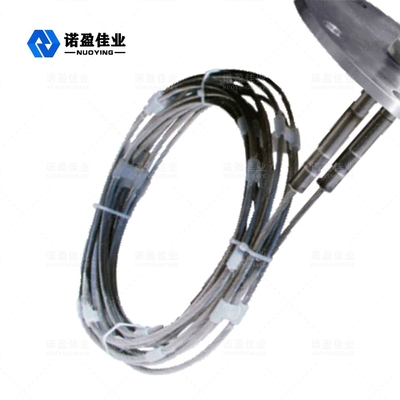

304/Çifte kablo (ihtiyaç duyulmaz)
Ölçme aralığı
30m
Güç kaynağı
24VDC ((İki hat, dört hat)
Orta sıcaklık
-40~+150°C
Süreç basıncı
-0,1~4,0MPa
Süreç bağlantısı
Flanş (ihtiyaçlı)
Sinyal çıkışı
4...20mA/HART/RS485/Modbus...
Ürün Tanımı
NYRD703 Yönlendirilmiş Radar Seviyesi Göndericisi Çalışma İlkeleri
Yönlendirilmiş dalga radarı tarafından gönderilen yüksek frekanslı mikrodalga darbeleri algılama bileşeni boyunca yayılır.Dielektrik sabitinin ani değişimi nedeniyle yansımaya neden olur.Gönderilen impuls ile yansıtılan impuls arasındaki zaman aralığı, ölçülen ortamdan olan mesafeye orantılıdır. Giriş: Yönlendirilmiş dalga radar, zaman yolculuğu ilkesine dayanan bir ölçüm aletidir.ve çalışma süresi elektronik bileşenler aracılığıyla malzeme düzeyi sinyaline dönüştürülebilirSonda yüksek frekanslı bir darbeler gönderir ve kablo veya çubuk sondası boyunca yayılır.ve mesafe sinyali malzeme seviyesine dönüştürülür.. Yansıtılan sinyal, kablo veya çubuk sondası boyunca cihazın elektronik devresine iletilir.Mikroprosesör sinyali işliyor ve malzeme yüzeyinde mikro dalga darbesinin oluşturduğu yankıyı tanımlıyorDoğru yankı sinyali tanıma, impuls yazılımı ile tamamlanır. Malzeme yüzeyinden D mesafesi, puls zaman yolculuğu T'ye orantılıdır: D=C×T/2 (C ışık hızıdır). Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L: L=E-D Çıktı: Boş tank yüksekliği E (= sıfır noktası), tam tank yüksekliği F (= tam ölçek) ve bazı uygulama parametrelerini girerek ayarlanır.Uygulama parametreleri otomatik olarak ölçüm ortamına ayarlar., 4-20mA çıkışa karşılık gelir.
NYRD703 Yönlendirilmiş Radar Seviyesi Göndericisi Tasarım Özelliği
1Akıllı radar seviye ölçüm cihazı gelişmiş mikrodalga işleme teknolojisini ve eşsiz yankı keşfi yankı işleme teknolojisini kullanıyor.daha doğru ölçümAynı zamanda, yönlendirilmiş dalga radarı yapışmaya dayanıklıdır ve orta sıcaklık ve yapışıklık gibi dış sıcaklıklardan etkilenmez. 2Çeşitli süreç bağlantı modları ve algılama bileşenleri türleri, 70X serisi yönlendirilmiş dalga radar seviye ölçerlerini çeşitli karmaşık çalışma koşulları ve uygulamalar için uygundur.Yüksek sıcaklık gibi, yüksek basınçlı ve düşük dielektrik sabit ortamlar. 3Nabız çalışma moduyla, ürün son derece düşük emisyon gücüne sahiptir ve insan vücudu ve çevreye zarar vermeden çeşitli metal ve metal olmayan kaplara monte edilebilir.
NYRD703 Yönlendirilmiş Radar Seviye İletici Uygulama Alanı
1Elektrik santralleri: Rezervuarlar, silo pompaları, buhar şişeleri, kül depolama, petrol tankları vb. 2Petrol sahası: Ham petrol depolama tankları, rafine edilmiş petrol depolama tankları, üç fazlı ayırıcılar, çökme tankları, kanalizasyon tankları, sondaj çamur tankları vb. 3Kimyasal: Ham petrol damıtma kulesi, ham madde silosu, ara silosu, reaksiyon tankı, amonyak tankı, asfalt depolama tankı vb. 4Metallürji: ham madde siloları, yardımcı malzemeler siloları, elektrolitik hücre tampon tankları vb. 5Su Kaynakları: Kanallar, rezervuarlar, tarım arazileri sulama, nehir su seviyesi izleme, ani sel uyarısı, kentsel sel, vb. 6Gıda ürünleri: Meyve suyu fabrikası, süt fabrikası, ham şeker deposu, domates pastası deposu, bira fabrikası deposu vb. 7İlaçlar: Çinli ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb. 8Su arıtma: Su depoları, çukurlar, su arıtma tankları, çökeltme tankları, derin kuyular, içme suyu ağları vb. 9Kağıt: hammadde silosu, depolama kulesi, kurutma davulları, kimyasal malzeme depolama silosu vb. 10Diğerleri: Madencilik, kömür madeni, çevre koruma, gemi yapımı ve diğer endüstriler.
