| Marka Adı: | NUOYING |
| Model Numarası: | NYRD801 |
| Moq: | 1 bilgisayar |
| fiyat: | $219~$529/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | ayda 1000 adet |
NYRD801 6.8GHz Patlama Karşıt Dijital Radar Seviye Göndericisi 20 metre menzilli depolama tankları için RS485 Radar Seviye Sensörü
NYRD801 6.8GHz Radar Seviyesi Göndericisi Ürün Tanımı
NYRD801 Radar seviye vericisi, maksimum ölçüm mesafesine sahip 6.8GHz yüksek frekanslı bir radar seviye ölçüm cihazıdır.Radar dalgaları ışık hızında hareket eder.Sonra çalışma süresi bir elektronik bileşen aracılığıyla bir seviye sinyali dönüştürülebilirÖzel bir zaman uzatma yöntemi, çok kısa bir sürede istikrarlı ve doğru ölçümleri sağlar.
Karmaşık çalışma koşullarında sahte yankı olsa bile, malzeme seviyesinin yankısı en son mikroişlemci teknolojisi ve hata ayıklama yazılımı ile doğru bir şekilde analiz edilebilir.
NYRD801 6.8GHz Radar Seviyesi Göndericisi İş Prensibi
Giriş:
Anten yansıyan mikro darbeleri alır ve elektronik devreye aktarır.Mikroprosesör sinyali işliyor ve malzeme yüzeyinde mikro darbeler tarafından üretilen yankıyı tanımlıyor. Doğru yankı sinyali tanıma darbeler yazılımı ile tamamlanır ve doğruluk milimetre seviyesine ulaşabilir.D=C×T/2 ((C ışık hızıdır)
Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L: L=E-D.
Çıktı:
Boş tank yüksekliği E (= sıfır noktası), tam tank yüksekliği F (= tam ölçek) ve bazı uygulama parametrelerini girerek ayarlanır.Uygulama parametreleri otomatik olarak ölçüm ortamına ayarlar., 4-20mA çıkışa karşılık gelir.
NYRD801 6.8GHz Radar Seviyesi Göndericisi Tasarım Özellikleri
Akıllı radar seviye ölçüm cihazı gelişmiş mikrodalga işleme teknolojisini ve eşsiz yankı keşfi yankı işleme teknolojisini benimsiyor.Ürün çeşitli karmaşık çalışma koşullarına uygulanabilir.
"Yalan yankı öğrenimi" fonksiyonu, ölçüm sonuçlarını doğru elde etmek için enstrümanın, birçok yanlış yankı koşulunda gerçek yankıyı doğru bir şekilde tanımlamasını sağlar.
Müşterinin gereksinimlerine göre çeşitli süreç bağlantı modları ve algılama bileşenleri türleri özelleştirilebilir.
Nabız çalışma modu ile ürün son derece düşük emisyon gücüne sahiptir ve insan vücudu ve çevreye zarar vermeden çeşitli metal ve metal olmayan kaplara monte edilebilir.
NYRD801 6.8GHz Radar Seviyesi Göndericisi Uygulama Alanları
1Elektrik santralleri: Depolar, silo pompaları, buhar şişeleri, kül depolama, petrol tankları vb.
2Petrol alanı: Ham petrol depolama tankları, rafine edilmiş petrol depolama tankları, çökme tankları, kanalizasyon tankları, sondaj çamur tankları vb.
3Kimyasal: Ham petrol damıtma kulesi, ham madde silo, ara silo, reaksiyon tankı, amonyak tankı, asfalt depolama tankı vb.
4Metallürji: Ham maddeler silosu, yardımcı malzeme silosu, elektrolitik hücre tampon tankları vb.
5Su kaynakları: Kanallar, rezervuarlar, tarım arazileri sulama, nehir su seviyesi izleme, ani sel uyarısı, kentsel seller vb.
6Gıda ürünleri: Meyve suyu fabrikası, süt fabrikası, bira üretimi depolama tankı vb.
7İlaçlar: Çinli ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb.
8Su arıtma: Su depoları, çukurlar, su arıtma tankları, çökeltme tankları, derin kuyular, içme suyu ağları vb.
9Kağıt: Depolama kulesi, kimyasal malzeme depolama silosu vb.
10Diğerleri: Madencilik, çevre koruma, gemi yapımı ve diğer endüstriler.
NYRD801 6.8GHz Radar Seviyesi Göndericisi Teknik Parametreleri
| Ürün modeli | NYRD801 |
| Tipik uygulama |
Hafif koroziv sıvılar, basit işlemli sıvılar |
| Anten malzemesi | PTFE |
| Anten tipi | Çubuk Anten |
| Ölçme aralığı | 20m |
| Ölçüm doğruluğu | ±3mm |
| Güç kaynağı | 24VDC (iki kablolu) |
| Orta sıcaklık | -40~+130°C |
| Süreç bağlantısı | Fil, flens (ihtiyaçlı) |
| Süreç basıncı | -0,1 ~ 0,3MPa |
| Koruma sınıfı | IP67 |
| Patlama geçirmez sınıf | Exia II CT6 (ihtiyaç duyulmaz) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Elektriksel arayüz | M20*1.5, 1⁄2 ′′NPT |
Not: Ürünler kullanıcıların özel gereksinimlerine göre özelleştirilebilir.

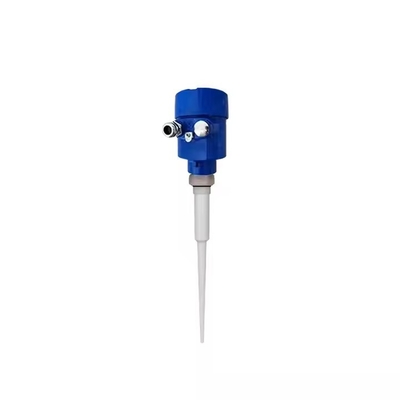

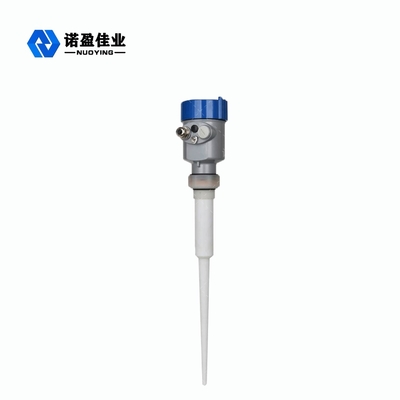

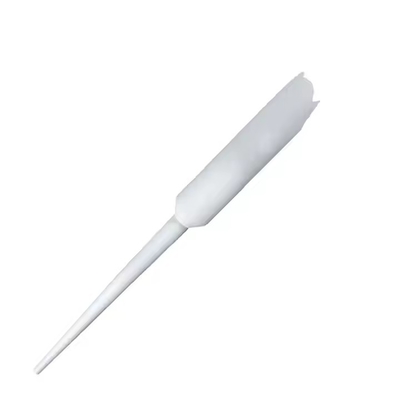

NYRD801 6.8GHz Radar Seviyesi Göndericisi İlgili Resimler
