| Marka Adı: | NUOYING |
| Model Numarası: | NYRD801 |
| Moq: | 1 bilgisayar |
| fiyat: | $209~$530/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | ayda 1000 adet |
6.8GHz Sıvı Radar Seviye Göndericisi IP67 Akıllı Radar Seviye Sensörü 4-20mA Çin'de Yapılmış Hafif Koroziv Sıvılar için
6.8GHz Radar Seviyesi Göndericisi Ürün Tanımı
NYRD801 Radar seviye vericisi, maksimum ölçüm mesafesine sahip 6.8GHz yüksek frekanslı bir radar seviye ölçüm cihazıdır.Radar dalgaları ışık hızında hareket eder.Sonra çalışma süresi bir elektronik bileşen aracılığıyla bir seviye sinyali dönüştürülebilirÖzel bir zaman uzatma yöntemi, çok kısa bir sürede istikrarlı ve doğru ölçümleri sağlar.
Karmaşık çalışma koşullarında sahte yankı olsa bile, malzeme seviyesinin yankısı en son mikroişlemci teknolojisi ve hata ayıklama yazılımı ile doğru bir şekilde analiz edilebilir.
6.8GHz radar seviyesinde verici çalışma prensibi
Giriş:
Anten yansıyan mikro darbeleri alır ve elektronik devreye aktarır.Mikroprosesör sinyali işliyor ve malzeme yüzeyinde mikro darbeler tarafından üretilen yankıyı tanımlıyor. Doğru yankı sinyali tanıma darbeler yazılımı ile tamamlanır ve doğruluk milimetre seviyesine ulaşabilir.D=C×T/2 ((C ışık hızıdır)
Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L: L=E-D.
Çıktı:
Boş tank yüksekliği E (= sıfır noktası), tam tank yüksekliği F (= tam ölçek) ve bazı uygulama parametrelerini girerek ayarlanır.Uygulama parametreleri otomatik olarak ölçüm ortamına ayarlar., 4-20mA çıkışa karşılık gelir.
6.8GHz Radar Seviyesi Göndericisi Teknik Parametreleri
| Ürün modeli | NYRD801 |
| Tipik uygulama |
Hafif koroziv sıvılar, basit işlemli sıvılar |
| Anten malzemesi | PTFE |
| Anten tipi | Çubuk Anten |
| Ölçme aralığı | 20m |
| Ölçüm doğruluğu | ±3mm |
| Güç kaynağı | 24VDC (iki kablolu) |
| Orta sıcaklık | -40~+130°C |
| Süreç bağlantısı | Fil, flens (ihtiyaçlı) |
| Süreç basıncı | -0,1 ~ 0,3MPa |
| Koruma sınıfı | IP67 |
| Patlama geçirmez sınıf | Exia II CT6 (ihtiyaç duyulmaz) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Elektriksel arayüz | M20*1.5, 1⁄2 ′′NPT |
Not: Ürünler kullanıcıların özel gereksinimlerine göre özelleştirilebilir.

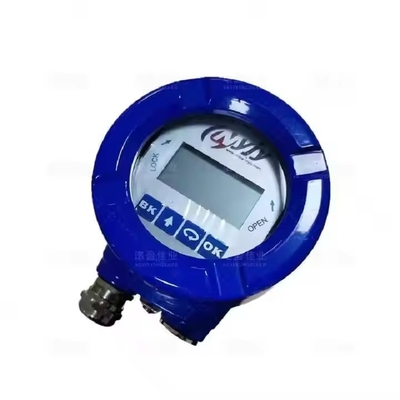

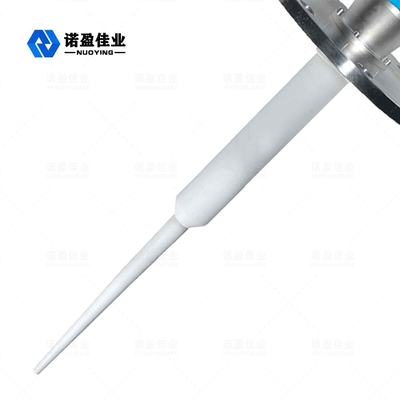

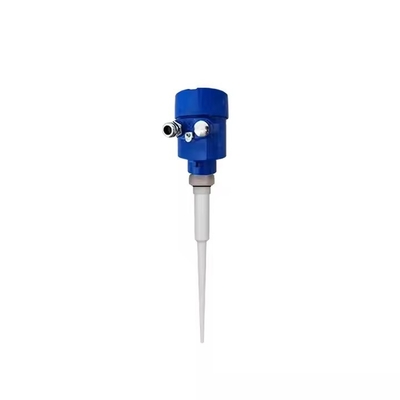

6.8GHz Radar Seviyesi Göndericisi İlgili Resimler
